5-3. Collegamento al computer ospite (interfaccia parallela)
1 Spegnere sia il computer ospite che
la stampante.
2 Inserire un terminale del cavo
interfaccia nel connettore sulla stam-
pante, come mostrato nella figura, e
fissarlo con il morsetto.
3 Inserire l’altro terminale del cavo
interfaccia nel connettore sul com-
puter ospite e fissare anche questo
con il morsetto.
5-4. Collegamento ad un’unità periferica
Si può collegare un’unità periferica alla stampante usando una spina modulare.
Vedere “Modulare necessario” a pagina 165 per dettagli sul tipo di spina
modulare necessario. Notare che la stampante non è dotata di spina o filo
modulare, che devono essere acquistati in base alle esigenze di impiego.
Importante!
Assicurarsi che la stampante sia spenta e scollegata dalla presa di corrente e che
il computer sia spento prima di eseguire il collegamento.
Anello di ferrite

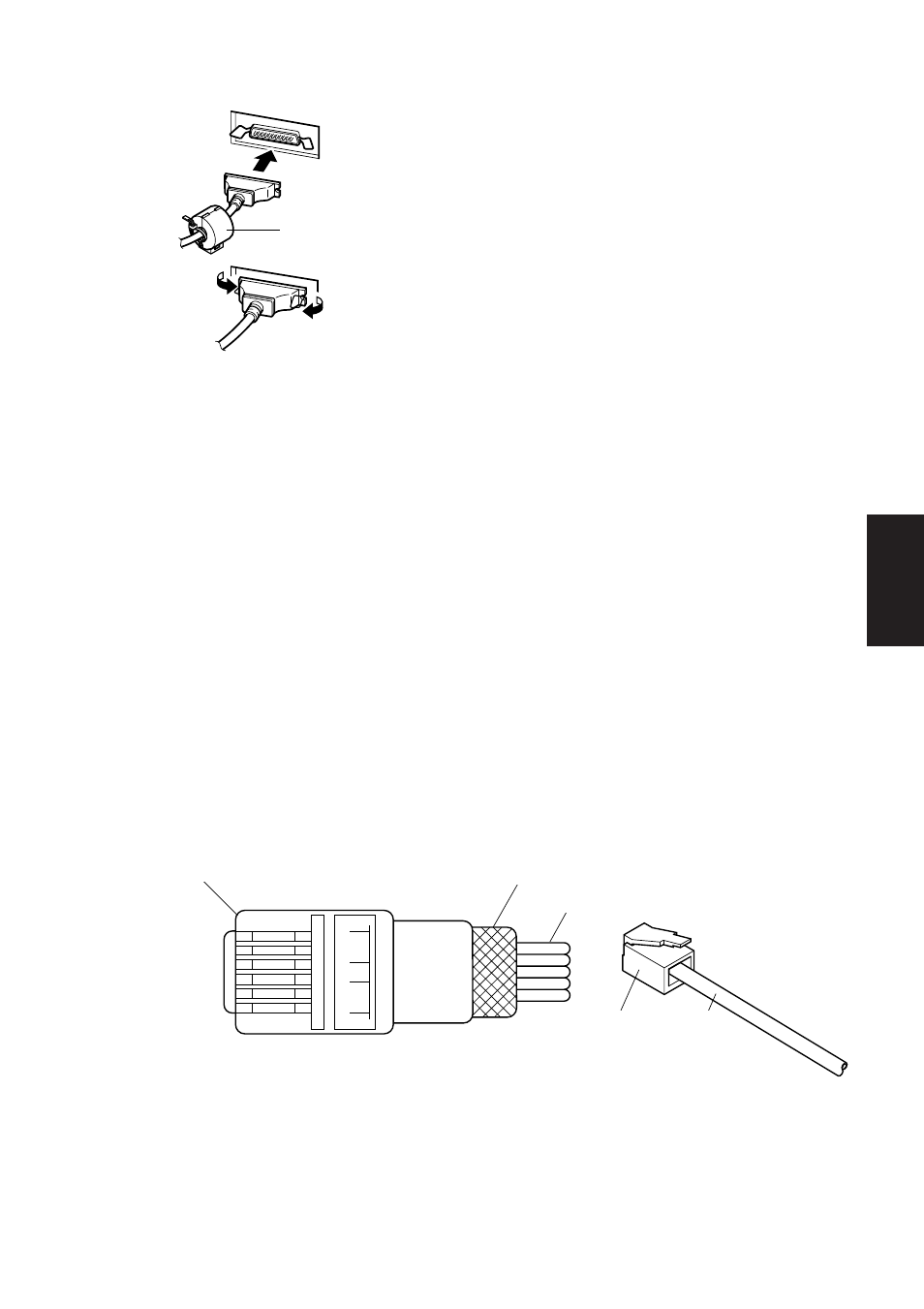

Fig.5-5 Collegamento del cavo
interfaccia parallelo
Fig. 5-6
Spina
modulare Cavo
Fig. 5-7
16
Modular plug: MOLEX 90075-0007,
AMP641337, or JAPAN BURNDY B-66-4
Shield
Wire lead
Spina modulare: MOLEX 90075-0007,
AMP641337 o JAPAN BURNDY B-66-4
Schermatura
Filo metallico
