Branchement de la tuyauterie de refoulement
et sur un réservoir sous pression 14
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
BRANCHEMENT SUR UN RÉSERVOIR
PRÉCHARGÉ (FIGURES 4 ET 5)
1. Poser deux tés dans l’orifice de refoulement de la pompe
(voir la Figure 4). Le diamètre du tuyau doit être au moins
aussi grand que le diamètre de l’orifice de refoulement.
NOTA : Un système pompe sur réservoir préraccordé
nécessite un seul té.
2. Poser un tuyau rigide ou un tuyau souple renforcé entre
une des branches du premier té et l’orifice du réservoir
préchargé.
3. Brancher le té de refoulement sur la tuyauterie de l’habitation.
4. Vérifier la précharge d’air dans le réservoir avec un
manomètre pour pneu. Cette pompe neuve est équipée
d’un manocontacteur 30/50 lb/po
2 ; la pression de
précharge du réservoir devra donc être réglée à 28 lb/po 2 .
La précharge se mesure lorsqu’il n’y a pas de pression
d’eau dans le réservoir. La précharge doit être de 2 lb/po
2
inférieure au réglage de la pression d’enclenchement du
manocontacteur de la pompe.
Félicitations! Le branchement de la pompe à éjecteur sur le
réservoir est maintenant terminé.
Pour rendre les raccords
des tuyaux étanches
N’utiliser que du ruban d’étanchéité en téflon pour
brancher les raccords filetés sur la pompe. Ne pas
utiliser de pâte d’étanchéité sur le plastique, car elle
peut réagir avec le plastique. S’assurer que tous les
raccords des tuyaux d’aspiration sont étanches à l’air
et à l’eau.
Si le tuyau d’aspiration aspire de l’air, la
pompe ne pourra pas aspirer l’eau du puits.
Pressure Switch
Check Valve
Pump Priming
Tee and Plug
To Household
Water System
Not
to
Scale

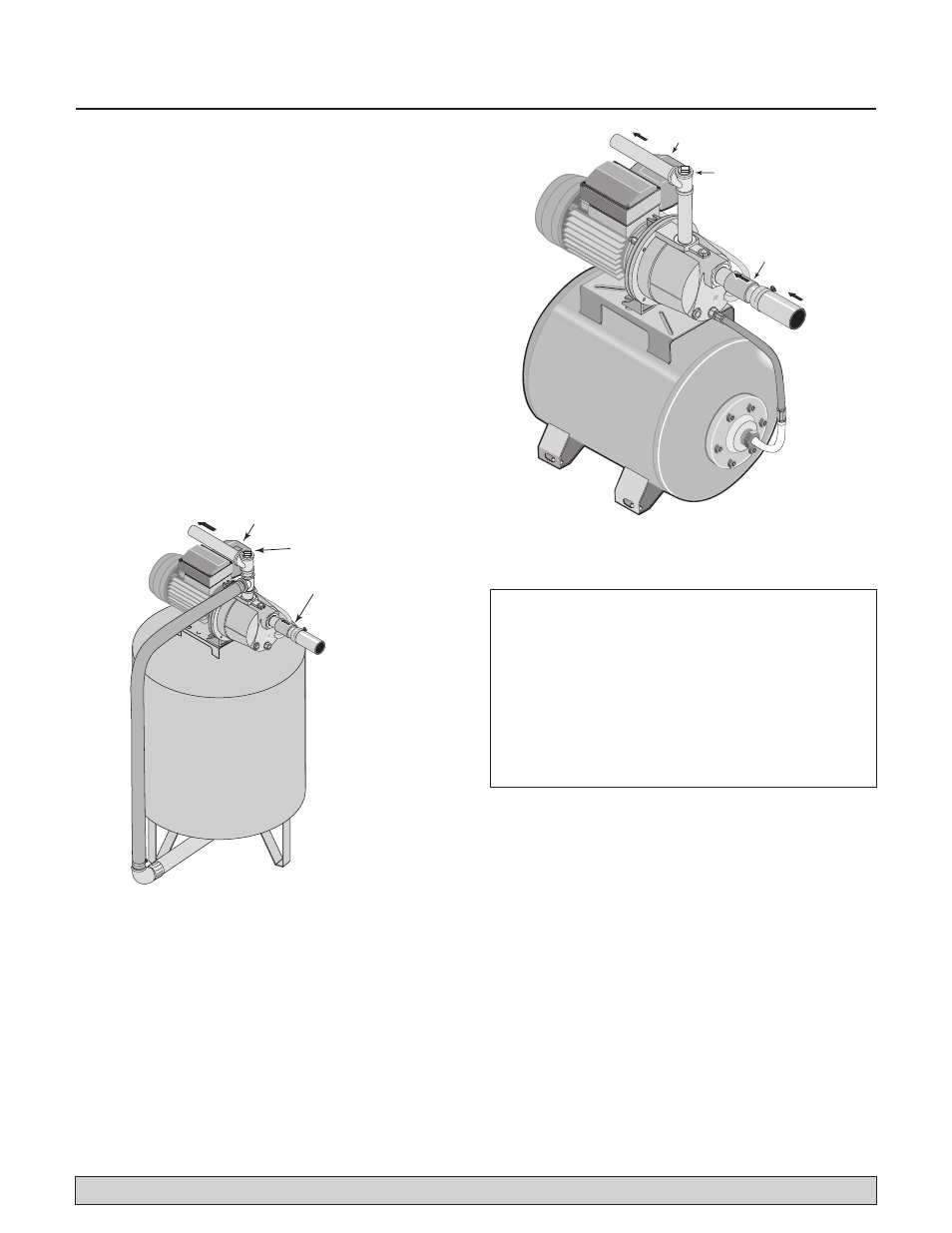

Figure 4 – Branchements sur un réservoir préchargé
Pas à
l’échelle
Clapet anti-retour
Vers le système
d’eau de la maison Bouchon et tée d’amorçage
de la pompe
Manocontacteur
4122 0102
Pressure Switch
Check Valve
From Well
To Household
Water System
Pump Priming Tee
and Plug (Replace
plug with Pressure
Gauge if desired –
purchase separately)
Figure 5 – Raccordements de la pompe sur le réservoir
Vers le système
d'eau de la maison Manocontacteur
En provenance
du puits
Bouchon et té d’amorçage de la
pompe (au besoin, remplacer le
bouchon par un manomètre – à
acheter séparément)
Clapet anti-retour
