10
TENSIÓN DE LA CORREA
Detenga el motor y quite la llave del encendido
antes de realizar cualquier ajuste. Espere que todas
las partes móviles se detengan antes de comenzar
a trabajar.
-NOTA-
Todas las correas del modelo SWZU son
cargadas por resorte y no necesitan ajustarse.
Durante la primera semana, revise diariamente si
las correas presentan desgaste excesivo o daños.
Después de la primera semana, verifique
mensualmente las correas.
1. Retire las cubiertas de la correa.
2. Revise si las correas presentan desgaste, grietas o
cristalización. Contacte con su distribuidor Scag si
nota cualquier desgaste inusual.
3. Coloque las cubiertas de la correa.
AJUSTES DE LA PLATAFORMA DE
CORTE
Debido a las muchas condiciones de corte existentes, es
difícil recomendar un ajuste de la plataforma de corte
que funcione para todos los cortacéspedes. Hay dos
ajustes que pueden realizarse en estas plataformas,
inclinación y altura.
INCLINACIÓN es el ángulo de las cuchillas
(comparando las frontales con las posteriores). Se
recomienda una inclinación de 1/4" hacia abajo (parte
frontal de la plataforma abajo) para un mejor desempeño
de corte.
ALTURA es la distancia nominal de la cuchilla al
terreno. Esta medida se realiza con las cuchillas
apuntando lado a lado y la distancia se mide entre la
punta de corte y el terreno.
Los cambios a la altura de corte pueden alcanzarse
mediante la reubicación de la plataforma de corte. Hay
ocho posiciones disponibles desde 1" a 4-1/2" (Vea la
Figura 2).
No ajuste la altura de corte cuando las cuchillas
del cortacésped estén girando. Apague el motor y
retire la llave de encendido. Las cuchillas giratorias
pueden causar lesiones personales graves.
4. Repita el proceso anterior en el lado opuesto de la
plataforma de corte.
1. Apague el motor y retire la llave de encendido.
2. Mientras sostiene el mango del soporte de la
plataforma, retire las dos horquillas de los pines de
ajuste en un lado de la plataforma de corte (V ea la
Figura 2).
3. Levante o baje la plataforma a la altura de corte
deseada y reinstale las horquillas. Hay una
calcomanía indicando la altura de la plataforma en el
bastidor de montaje de la plataforma como ayuda
para el ajuste de la misma a la altura deseada.

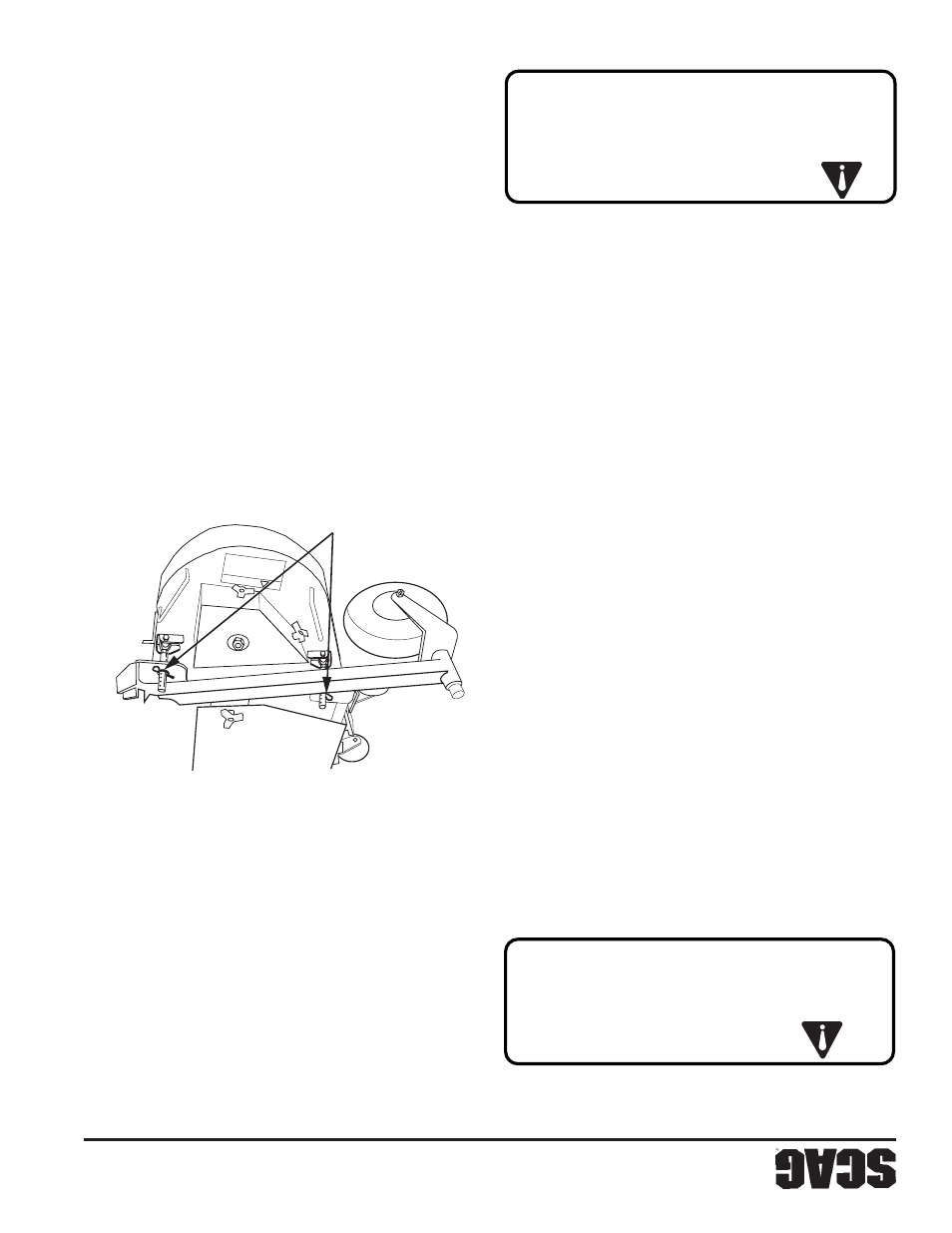

Figura 2. Ajuste de altura de corte
El ajuste de la inclinación de la plataforma de corte se ha
fijado en fábrica y normalmente no se necesita
cambiarlo. Sin embargo, si requiere ajustar la inclinación
debido a trabajos de servicio realizados en la plataforma,
siga el siguiente procedimiento (vea la Figura 3, Página
11).
1. Apague el motor y retire la llave.
2. Soporte la plataforma con cuatro bloques (tendrá que
retirar las horquillas para realizar este ajuste).
3. Retire las horquillas delanteras de los pines de
soporte de la plataforma delantera.
4. Afloje las contratuercas en los pines de soporte de la
plataforma.
AJUSTES DE LA INCLINACIÓN DE LA
PLATAFORMA DE CORTE
Retire las horquillas
SWZU05DHA SP
PRECA UCIÓN:
ADVER TENCIA:
