8
Impedancia
Doble. La impedancia nominal del micrófono es de 150 ohmios
(250 ohmios real) para conectarlo a enchufes de entrada con
impedancia nominal de 19 a 300 ohmios y la impedancia es “al-
ta” para conectarlo a enchufes de entrada de alta impedancia.
Se despacha configurado para conexión de baja impedancia.
Para cambiar la impedancia, vea las secciones Selección de ni-
vel de impedancia y Conexiones.
Nivel de salida (a 1000 Hz)
Baja (“L”) Alta (“H”)
Voltaje en circuito abierto* -58,0 dB -35,0 dB
(1,3 mV) (17,6 mV)
*0 dB = 1 voltio por Pascal (1 Pa = 94 dB SPL)
Polaridad
Una presión positiva en el diafragma del micrófono produce un
voltaje positivo en la clavija 2 (respecto a la clavija 3). Vea la
Figura 5.
Interruptor
Interruptor de lengüeta magnética incorporado con placa de
bloqueo. Para trabar el interruptor en la posición activada, retire
el tornillo de la placa de bloqueo y gire la placa 180°. Vuelva a
colocar el tornillo y apriételo.
Soporte amortiguado de la cápsula
Aislante de vibraciones de caucho interno
Adaptador giratorio
De acción positiva y con arco de ajuste de 90° de vertical a
horizontal, permite sacarlo fácilmente para usar el micrófono
en la mano, puede montarse en pedestales con roscas de 5/8
pulg -27.
Caja
Moldeado a troquel con chapado en cromo, rejilla ARMO-DUR ®
y malla de acero inoxidable.
Dimensiones
Vea la Figura 4

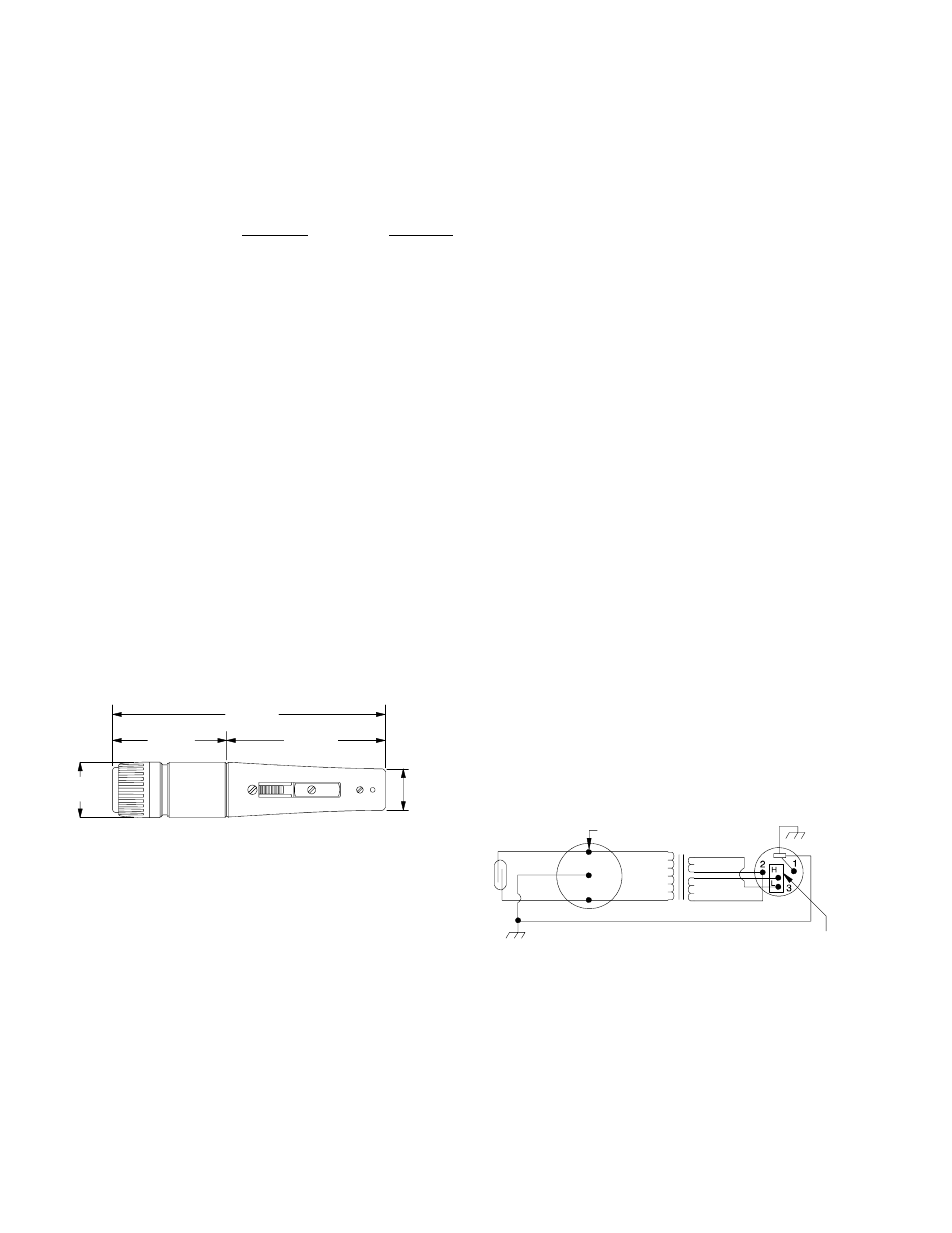

DIMENSIONES GENERALES
FIGURA 4
Peso neto (sin cable)
255 g
CERTIFICACIONES
Califica para llevar las marcas CE. Cumple la directiva europea
89/336/EEC de compatibilidad electromagnética. Se ajusta a los
criterios correspondientes de verificación y funcionamiento
establecidos en la norma europea EN 55103 (1996), partes 1 y 2,
para zonas residenciales (E1) y zonas de industria ligera (E2).
ACCESORIO SUMINISTRADO
Adaptador giratorio............................................................ A25D
REPUESTOS
Cápsula ................................................................................R45
Elemento del enchufe.................................................... RK169P
Malla y rejilla................................................................. RPM210
ACCESORIOS OPCIONALES
Transformador de impedancia.....................................Serie A95
Pedestal de escritorio .............................................S37A, S39A
Montaje con aislamiento.................................................... A55M
Montaje doble.................................................................... A26M
Paravientos ............................................................. A2WS-GRA
Cable de baja impedancia (7,6 m) ..................................... C25J
Cable de alta impedancia (6,1 m) ................................... C20HZ
ESPECIFICACIONES PARA ARQUITECTOS
El micrófono será de tipo bobina móvil (dinámico) con una
respuesta de frecuencia de 50 a 15.000 Hz. La unidad tendrá una
respuesta polar de cardioide. La atenuación en los lados será de
aproximadamente 6 dB y en la parte trasera será de 15 a 20 dB.
El micrófono deberá tener dos configuraciones de impedancia,
con una impedancia nominal de 150 ohmios para conectarlo a
enchufes de entrada de 19 a 300 ohmios y una impedancia "alta"
para conectarlo a enchufes de alta impedancia. El cambio de
configuración de impedancia deberá hacerse por medio de
conexiones sin soldadura en el enchufe del micrófono.
Los niveles de señal de salida del micrófono deberán ser:
Baja impedancia............................................................-58,0 dB
(0 dB = 1 voltio por Pascal)
Alta impedancia.............................................................-35,0 dB
(0 dB = 1 voltio por Pascal)
El micrófono deberá tener un conector tipo XLR de tres clavijas
para equipos de calidad profesional y deberá contar con un
interruptor de activación de lengüeta magnética.
El micrófono deberá suministrarse junto con un adaptador
giratorio, con arco de ajuste de 90° de la posición vertical a la
horizontal y apropiado para montarse en pedestales con rosca de
5/8 pulg-27.
Las dimensiones generales del micrófono serán de 157 mm
(6–3/16 pulg) de largo y 31,9 mm (1-1/4 pulg) de diámetro.
El micrófono será Shure modelo 545SD-LC, o uno equivalente.
CONEXIONES INTERNAS
FIGURA 5
(1 1/4 in.)
32 mm
157 mm
(6 3/16 in.)
23 mm
(15/16 in.)
64 mm
(2 1/2 in.)
94 mm
(3 11/16 in.)
INTERRUPTOR
DE LENGÜETA
BORNE CIFRADO
NEGRO
AMARILLO
ROJO
NEGRO
NEGRO
CAPSULA TRANSFORMADOR CONNECTOR XLR
VERDE VERDE
AMARILLO
AZUL
BLANCO
PUENTE SELECTOR DE IMPEDANCIA ILUSTRADO
EN POSICION DE BAJA IMPEDANCIA
