7
GUIA DEL USUARIO DE MODELO 545SD
GENERALIDADES
El UNIDYNE ® III modelo 545SD es un micrófono dinámico
unidireccional de impedancia doble. Se despacha configurado
para conexiones de baja impedancia y cuenta con un interruptor
de activación silencioso de lengüeta magnética.
El UNIDYNE III es preferido para la captación y grabación de
instrumentos musicales y puede usarse en atriles para sistemas
de sonido tales como los usados en convenciones políticas y
legislaturas, salas de convención, hoteles, auditorios públicos,
estadios, escuelas e iglesias.
CARACTERISTICAS
• El patrón de cardioide excepcionalmente uniforme reduce al
mínimo la realimentación acústica en sistemas de sonido
• Selección de dos configuraciones de impedancia
• Silencioso interruptor de activación de lengüeta magnética con
bloqueo opcional
• Dinámico, patrón de captación de cardioide
• Respuesta de frecuencia: 50 a 15.000 Hz
CONEXIONES
Cuando se usa el micrófono con una entrada equilibrada, las
clavijas 2 y 3 portan la señal de audio. Cuando se usa el micrófono
con una entrada desequilibrada, use un cable y conector cuya
clavija 2 porte la señal y cuya clavija 3 se conecte al blindaje del
cable (tierra), tal como el cable Shure C20HZ de alta impedancia.
SELECCION DE NIVEL DE IMPEDANCIA
El micrófono se entrega preparado para funcionamiento a baja
impedancia. Para configurarlo para funcionamiento a alta
impedancia, proceda de la manera siguiente (vea la Figura 1):
1. Desconecte el elemento del enchufe que está en el extremo
del receptáculo del micrófono girando su tornillo de fijación
(en sentido contrahorario) y sacando el elemento cuidadosa-
mente de la caja.
2. Desconecte el puente selector de impedancia de 2 clavijas de
la parte trasera del elemento del enchufe.
3. Vuelva a conectar el puente selector de impedancia de 2
clavijas invirtiendo su posición, de manera que la clavija 3 del
elemento del enchufe se inserte en el borne “H” (blanco) del
puente.
4. Vuelva a instalar el elemento del enchufe en el micrófono y
selle el tornillo de fijación de modo seguro atornillándolo (en
sentido horario).

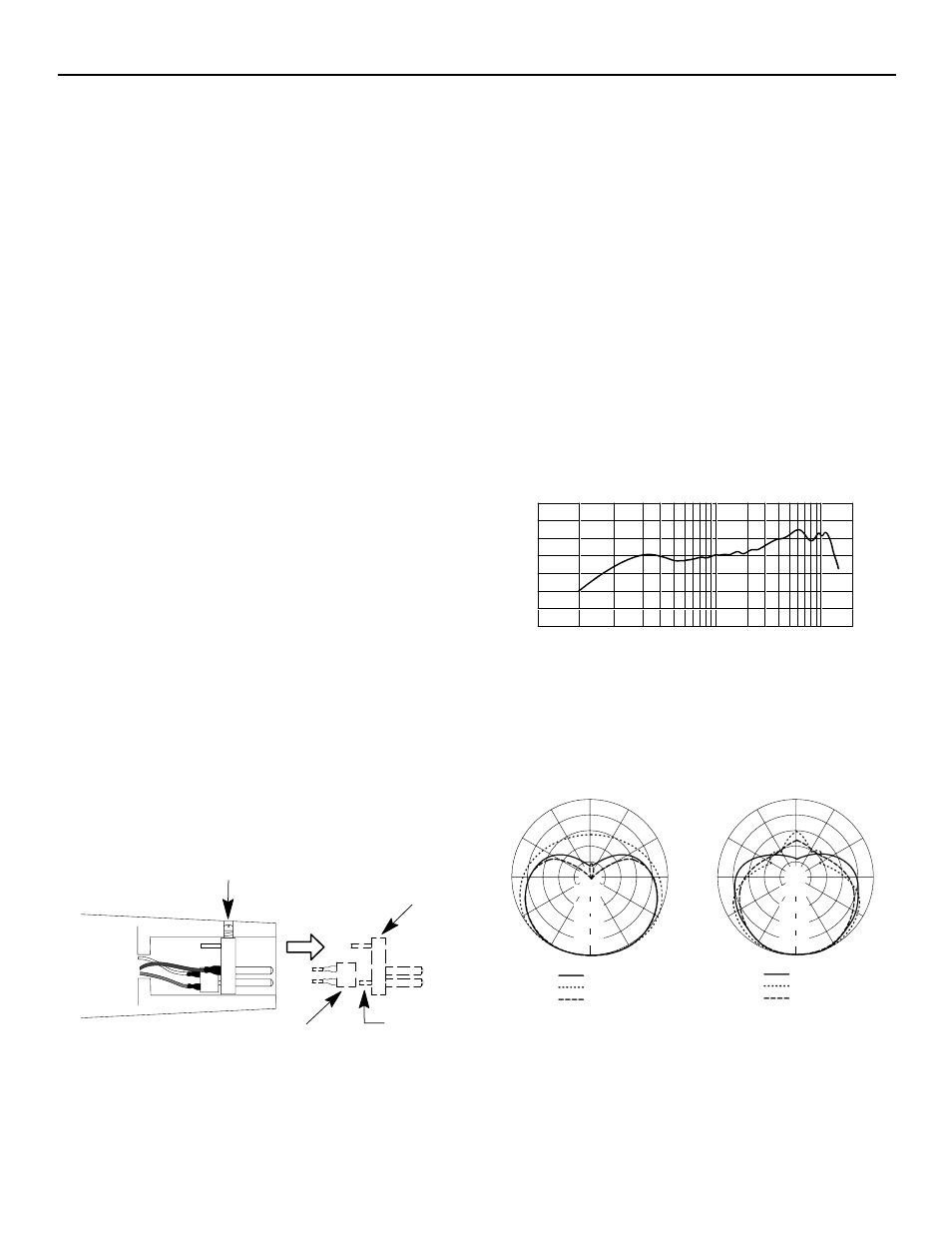

SELECCION DE IMPEDANCIA -
EXTREMO DEL RECEPTACULO DEL MICROFONO
FIGURA 1
POLARIDAD
Someta todos los cables y micrófonos a prueba para asegurarse
que tengan la misma polaridad. Para probar la polaridad de dos
micrófonos y/o sus cables, conéctelos a un amplificador y hable o
cante por ellos mientras los mantiene separados entre sí de 8 a 10
cm (3 a 4 pulg). El sonido reproducido por los altavoces debe ser
igual al hablar por cualquiera de los micrófonos, o en un punto
entre ellos. Si el sonido pierde intensidad de modo significativo, o
si se descubre un punto muerto al hablar entre los dos micrófonos,
los micrófonos o sus cables tienen polaridades opuestas.
Para cambiar la polaridad del cable de un micrófono, utilice un
inversor de fase Shure A15PRS, o intercambie entre sí los
alambres conectados a las clavijas 2 y 3 del conector de tres
clavijas en un extremo del cable. Para cambiar la polaridad de un
micrófono, es necesario intercambiar los conductores de su
cápsula. Este trabajo debe efectuarlo el concesionario, el
Departamento de Servicio de la fábrica de Shure u otra persona
calificada para ello.
ESPECIFICACIONES
Tipo
Dinámico
Respuesta de frecuencia
50 a 15.000 Hz (vea la Figura 2)
RESPUESTA DE FRECUENCIA TIPICA
FIGURA 2
Patrón polar
Cardioide (unidireccional) - uniforme respecto a la frecuencia,
simétrico respecto al eje del micrófono (vea la Figura 3)
PATRONES DE CAPTACION POLAR TIPICOS
FIGURA 3
УУУУУУУУУ
УУУУУУУУУ
УУУУУУУУУ
УУУУУУУУУ
УУУУУУУУУ
УУУУУУУУУ
TORNILLO DE FIJACION
ENCHUFE
CLAVIJA 3
PUENTE SELECTOR
DE IMPEDANCIA
ELEMENTOS DEL
20 20000 1000 10000 50 100
9 8 7 6 5 4 3 2 9 8 7 6 5 4 3 2
+10
0
--10
Hz
dB
150 o
120 o
150 o
120 o
180 o
30 o
60 o
90 o
30 o
60 o
90 o
--5 dB
--10 dB
--15 dB
--20 dB
0
150 o
120 o
150 o
120 o
180 o
30 o
60 o
90 o
30 o
60 o
90 o
--5 dB
--10 dB
--15 dB
--20 dB
0
125 Hz
500 Hz
1000 Hz
2000 Hz
4000 Hz
8000 Hz
