6
SIGA ESTOS PASOS CUANDO LA BATERÍA SE ENCUENTRE 7.
FUERA DEL VEHÍCULO.
Una chispa provocada cerca de la
batería puede causar la explosión
de la batería. Para reducir el riesgo
de provocar chispas cerca de la
batería:
Verifique la polaridad de los bornes de la batería. El borne POSITIVO 7.1
(POS, P, +) de la batería generalmente posee un diámetro mayor al borne
NEGATIVO (NEG, N, -).
Sujete al menos un cable aislado de batería de 24 pulgadas (61 cm) de
7.2
largo con calibre 6 según el Calibre americano de cables (AWG, por sus
siglas en inglés) al borne NEGATIVO (NEG, N, -) de la batería.
Conecte el gancho POSITIVO (ROJO) del cargador al borne POSITIVO
7.3
(POS, P, +) de la batería.
Ubíquese junto con el extremo libre del cable que previamente sujetó al
7.4
borne NEGATIVO (NEG, N, -) de la batería a la mayor distancia posible de
la batería. Luego conecte el gancho NEGATIVO (NEGRO) del cargador al
extremo libre del cable.
No se ubique en posición frontal a la batería al realizar la conexión final.
7.5
Al desconectar el cargador, siempre hágalo en forma inversa al proced- 7.6
imiento de conexión y realice la primera conexión tan lejos de la batería
como sea posible.
Una batería marina (para barcos) se debe retirar y cargar en tierra. Para
7.7
realizar una carga a bordo se necesitan equipamientos especialmente
diseñados para uso marino.
CARGA DE BATERÍA, CONEXIONES DE CA 8.
El riesgo de descarga eléctrica o incendio
Este cargador de batería está destinado a un uso en un circuito con tensión 8.1
nominal de 120 V. El cargador debe poseer una descarga a tierra para
reducir el riesgo de descargas eléctricas. El enchufe se debe conectar a un
tomacorriente adecuadamente instalado y que cuente con descarga a tierra
de acuerdo con todas las ordenanzas y códigos. Los pasadores del enchufe
deben adaptarse al receptáculo (tomacorriente). No utilizar con un sistema
que no posea descarga a tierra.
Nunca altere el cable o enchufe de CA suministrado, si no se ajusta al
8.2
tomacorriente, haga instalar un tomacorriente adecuado con descarga a
tierra por medio de un electricista capacitado. Una conexión inadecuada
puede provocar un riesgo de descarga eléctrica o electrocución. NOTA: no
se recomienda el uso de un enchufe adaptador.
Tamaño AWG mínimo recomendado para alargadore:
8.3
De 100 pies de largo o menos-use una extensión de calibre 18. •
Para más de 100 pies de largo- use una extensión de calibre 16. •

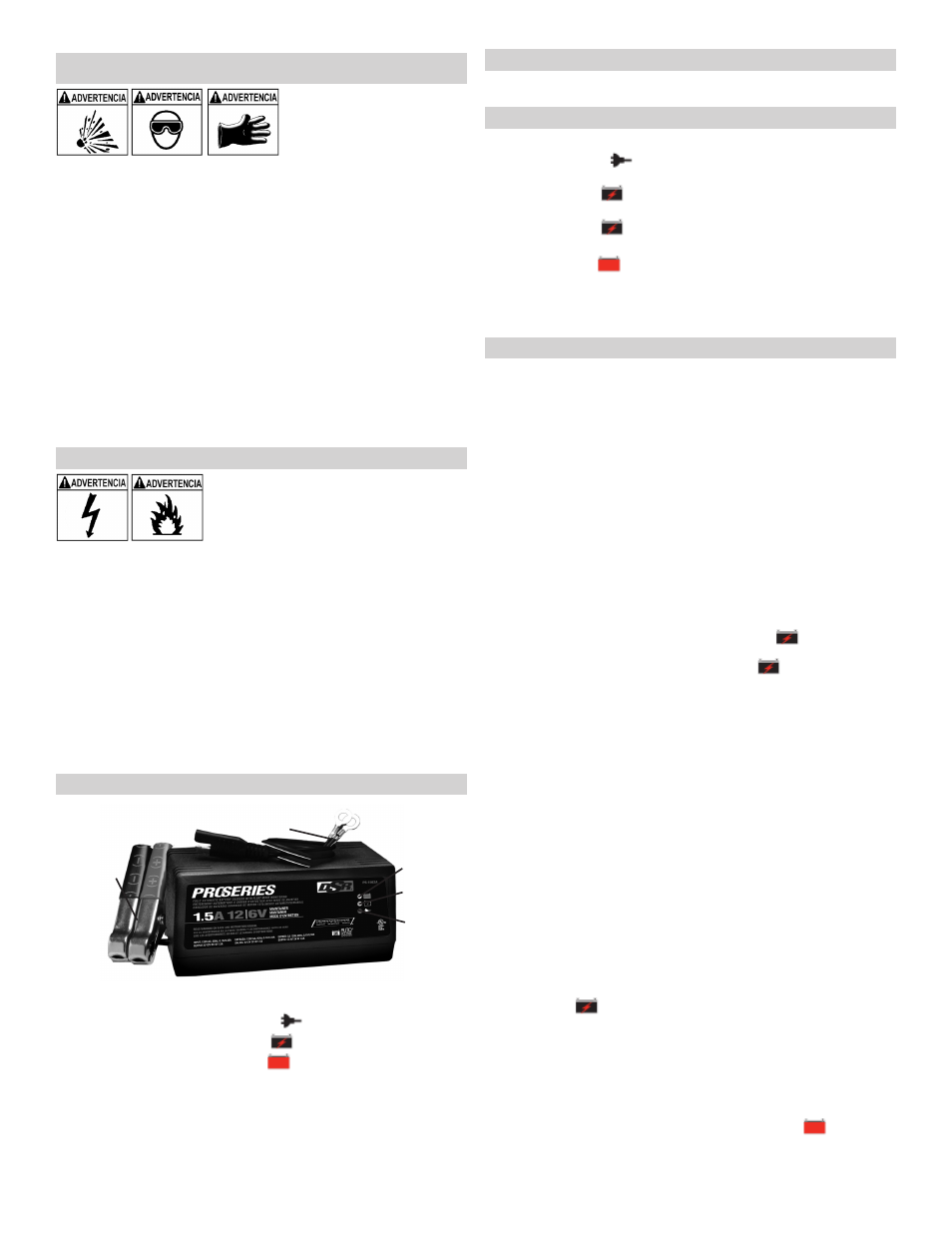

CARACTERÍSTICAS 9.
Microprocesador controlado 1.
Detección de Voltaje Automático 2.
LED CONNECTED 3. (rojo)
LED CHARGING 4. [cargando] (amarillo)
LED CHARGED 5. [cargado] (verde)
Protección de conexión inversa 6.
Juego de cable con abrazaderas de batería 7.
Juego de cable con terminales tipo anillo 8.
Compensación de Temperatura Automática 9.
3
4
5
7
8
INSTRUCCIONES DE MONTAJE 10.
Sin necesidad de montaje
PANEL DE CONTROL 11.
Indicadores LEDs
LED CONNECTED
(rojo) encendido: Indica que la presencia de energía
de CA suministrada al cargador de batería.
LED CHARGING
[cargando] (amarillo) encendido: Indica que la
batería está cargando.
LED CHARGING
[cargando] (amarillo) intermitente: Indica que el
cargador está en modo anulada.
LED CHARGED [cargado] (verde) encendido: Indica que la carga de la
batería está completa y que el cargador cambió a modo mantener.
NOTA: Vea en la sección Instrucciones operativas la descripción completa de
los modos del cargador.
INSTRUCCIONES DE OPERACIÓN 12.
Detección de Voltaje Automático
Cuando el cargador está conectado a la batería, este identificará, automática-
mente, si la batería conectada es de 6 o 12 voltios. Este proceso eliminará la
posibilidad de usar el tipo de voltaje equivocado.
Compensación de Temperatura Automática.
El cargador ajusta el voltaje de carga máxima y el voltaje máximo de manten-
imiento basado en la temperatura ambiental del aire. Esto permite una carga
óptima y segura.
Conductor Thermal
Automáticamente deja de cargar, previniendo que la batería de sobrecaliente.
Carga
Asegúrese de que todas las piezas del cargador estén bien instaladas 1.
y en buenas condiciones para su función, incluyendo los protectores de
plástico de las pinzas de la batería.
Conecte la batería de acuerdo con las instrucciones de conexión descri-
2.
tas en la sección Uso de conectores de cables de desconexión rápida.
Conecte la energía eléctrica de CA teniendo en cuenta las precauciones
3.
que figuran en la Sección 8.
Si la conexión es correcta, el LED CHARGING
4. [cargando]
(amarillo) debe estar encendido, indicando que se está realizando la
carga. En caso de que el LED CHARGING
[cargando] (amarillo)
no encienda, cheque las conexiones o pida que la batería sea inspec-
cionada/reemplazada.
Uso de conectores de cables de conexión rápida
Conecte cualquiera de los dos juegos de cables de salida al cargador en
segundos. Asegúrese de colocar el cargador sobre una superficie seca y no
inflamable como metal o concreto.
ABRAZADERAS DE LA BATERÍA: Conecte el juego de cable con abrazad-
eras de batería al cargador. Siga las instrucciones de seguridad en las sec-
ciones 6 y 7 para conectar las abrazaderas de salida a la batería.
TERMINALES DE TIPO ANILLO: Los conectores tipo anillo conectan la
batería de manera permanente, permitiendo un acceso fácil para cargar
rápidamente su batería. Esta aplicación es adecuada para motocicletas, corta-
doras de césped, vehículos todo terreno y vehículos de nieve. Para conectarla
de manera permanente a la batería, afloje y retire cada tuerca de los pernos en
los terminales de la batería. Conecte el anillo conector del anillo rojo positivo
al terminal de batería positivo (POS, P, +). Conecte el anillo conector del anillo
negro negativo al terminal de batería negativo (NEG, N, -). Vuelva a colocar las
tuercas y apriételas para asegurar la batería. Tenga cuidado de mantener los
cables y el enchufe alejados del metal y del capó del motor. Conecte el juego
de cable con abrazaderas de batería al cargador.
Carga anulada
Si no se puede completar la carga normalmente, la carga se anulará. Cuando
se anule la carga, la salida del cargador se apagará y se intermitente el LED
CHARGING [cargando] (amarillo). En ese estado, el cargador ignora
todos los botones. Para reiniciar después de que se anula la carga puede
desconectar la batería o desenchufar el cargador.
Modo de desulfatación
Si se deja la batería sin cargar por un largo tiempo se puede sulfatar y no
aceptar una carga normal. Si el cargador detecta una batería sulfatada cambi-
ará a un modo especial de funcionamiento diseñado para estas baterías.
Finalización de la carga
La finalización de la carga se indica con el LED CHARGED
[cargado]
(verde). Cuando se enciende, el cargador ha dejado de cargar y pasó al Modo
de funcionamiento de mantenimiento.
