Preparazioni aggiuntive

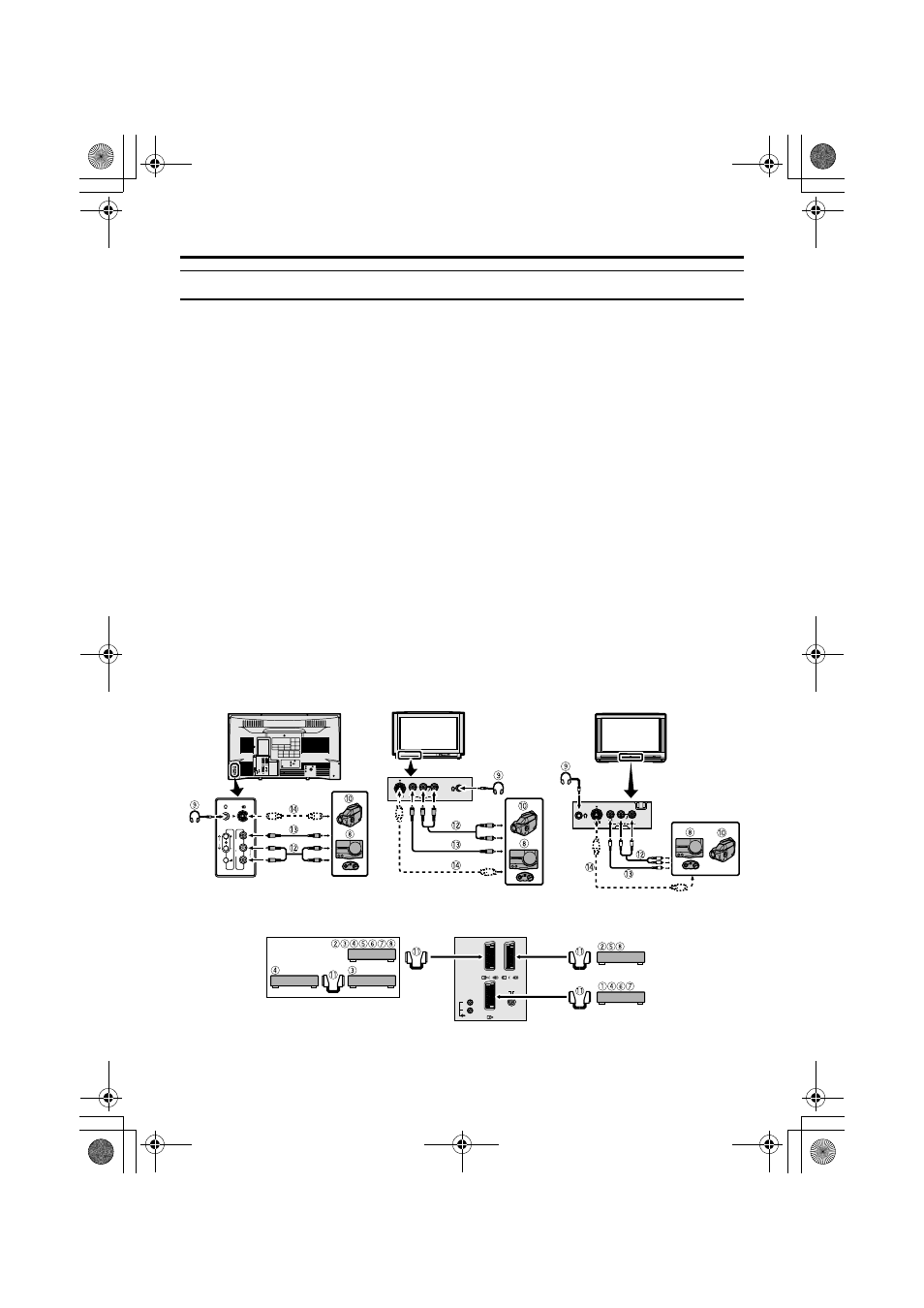

Collegamento di dispositivi esterni
Collegare i dispositivi al televisore, facendo
attenzione ai seguenti schemi di
collegamento.
Prima di iniziare i collegamenti:
• Leggere i manuali forniti con i dispositivi.
A seconda dei dispositivi, il metodo di
collegamento potrebbe risultare diverso
da quanto riportato in figura. Inoltre, le
impostazioni del dispositivo potrebbero
cambiare a seconda del metodo di
collegamento, in modo da garantire un
funzionamento appropriato.
• Spegnere tutti i dispositivi, incluso il
televisore.
• In “Specifiche tecniche” a pagina 43 sono
descritti i dettagli dei terminali EXT. Se si
sta collegando un dispositivo non elencato
nel seguente diagramma di collegamento,
vedere la tabella per determinare il
terminale EXT più appropriato.
• Tenere presente che i cavi di
collegamento non sono inclusi.
1
Videoregistratore (segnale composito)
2
Videoregistratore (segnale composito/
segnale S-VIDEO)
3
Videoregistratore compatibile T-V LINK
(segnale composito/segnale S-VIDEO)
4
Decoder
5
Lettore DVD (segnale composito/
segnale S-VIDEO)
6
Lettore DVD (segnale composito/
segnale RGB)
7
Console videogiochi (segnale composito/
segnale RGB)
8
Console videogiochi (segnale composito/
segnale S-VIDEO)
9
Cuffie
0
Telecamera (segnale composito/segnale
S-VIDEO)
-
Cavo SCART
=
Cavo audio
~
Cavo video
!
Cavo S-VIDEO
EXT-
1
EXT-
2
S
EXT-
3
S
R
AUDIO OUT
L
EXT-
1
EXT-
2
EXT-
3
R
L
S
P
E
X
T
4
R
AUDIO OUT
L
R
L
S
P
E
X
T
4
Dietro il coperchio
Retro del televisore
Dietro il coperchio
Retro del televisore
