Uw TV installeren
Let op
• Schakel alle apparatuur uit, inclusief de TV, voordat u iets aansluit.

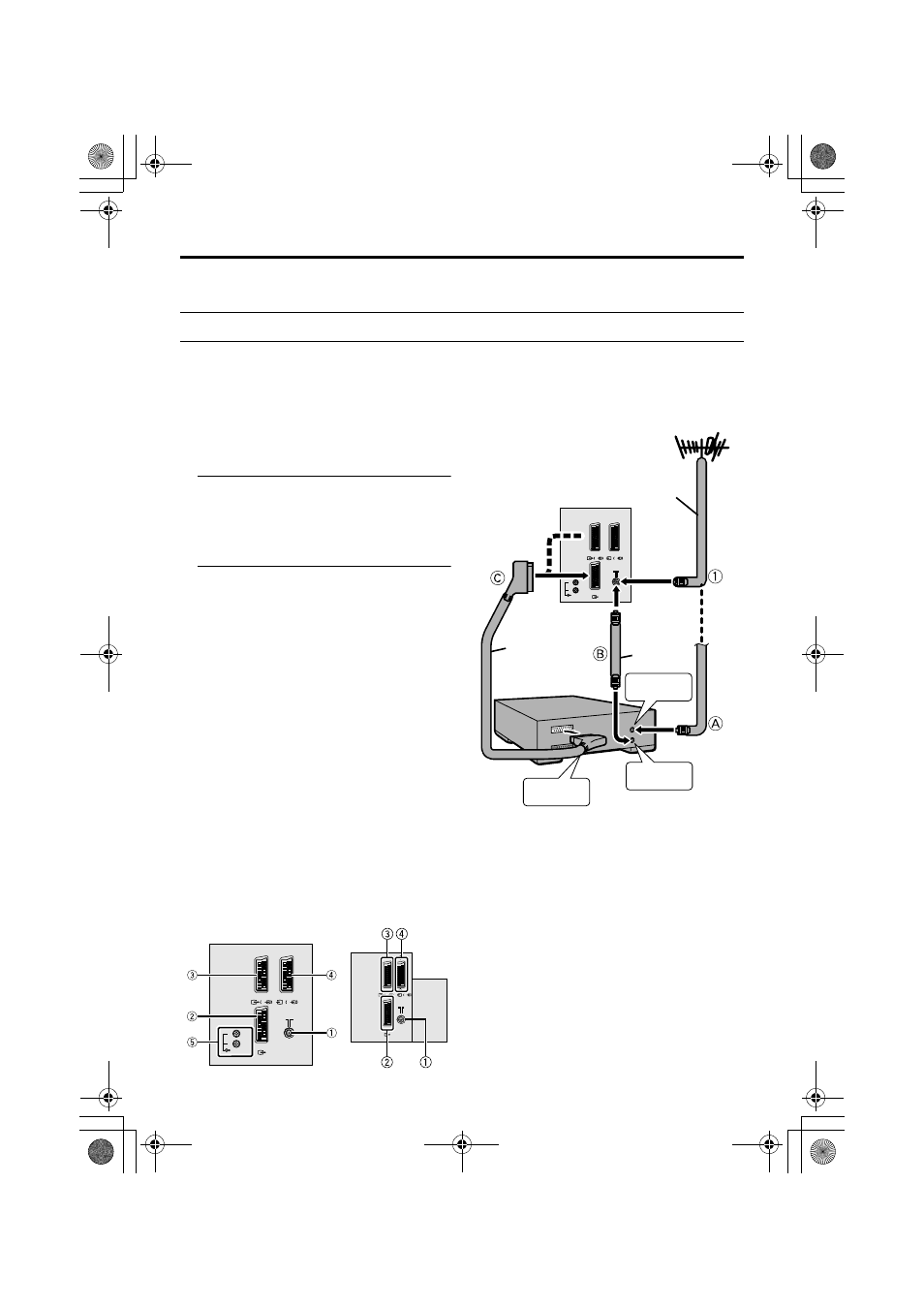

Aansluiten van de antenne en de videorecorder
• De aansluitsnoeren worden niet bijgeleverd.
• Zie voor meer details hierover de gebruiksaanwijzingen van de apparatuur die u wilt
aansluiten.
„ Als u een videorecorder aansluit,
volg dan A A A A → B B B B → C C C C .
„ Als u geen videorecorder aansluit,
volg dan 1 1 1 1 .
Om de functies T-V LINK te bedienen, moet
er een videorecorder compatibel met T-V
LINK worden aangesloten op de EXT-2-
aansluiting van de TV. Voor meer details
over de T-V LINK-functies, raadpleegt u “T-
V LINK FUNCTIES” op pagina 5.
• U kunt met uw videorecorder een video
bekijken zonder C uit te voeren. Zie voor
meer details de gebruiksaanwijzing van
uw videorecorder.
• Voor het aansluiten van meer perifere
apparatuur, raadpleegt u “Verdere
voorbereidingen” op pagina 36.
• Als u perifere luidsprekers of een
geluidsinstallatie wilt aansluiten,
raadpleegt u “Aansluiten van luidsprekers
en/of een versterker. (Uitgezonderd
AV28CH1EU)” op pagina 37.
• Als er een decoder is aangesloten op een
T-V LINK compatibele videorecorder, zet
de DECODER (EXT-2)-functie dan op
AAN. Voor meer details raadpleegt u
“Gebruik van de functie DECODER
(EXT-2)” op pagina 35. Als u dit niet
doet, zult u geen beelden kunnen bekijken
van kanalen die gecodeerde uitzendingen
doorgeven.
„ Achterpaneel
1 Antennestekker (2)
2 EXT-1-aansluiting (2, 22, 36)
3 EXT-2-aansluiting (2, 5, 22, 36)
4 EXT-3-aansluiting (22, 36)
5 AUDIO OUT-aansluiting (uitgezonderd
AV28CH1EU) (37)
EXT- 1
EXT- 2
S
EXT- 3
S
R
AUDIO OUT
L
75-ohms
coaxiaalk
abel
21-polige
SCART-
kabel
Achterkant
van de TV
75-
ohms
coaxiaal
kabel
AV IN/OUT-
aansluiting
Naar antenne-
uitgang
Naar antenne-
ingang
VIDEORECORDER
Antenne
EXT- 2
EXT- 1
EXT- 3
S S
EXT- 1
EXT- 2
S
EXT- 3
S
R
AUDIO OUT
L
AV32H20EU/AV28H20EU>
