INSTALLATION

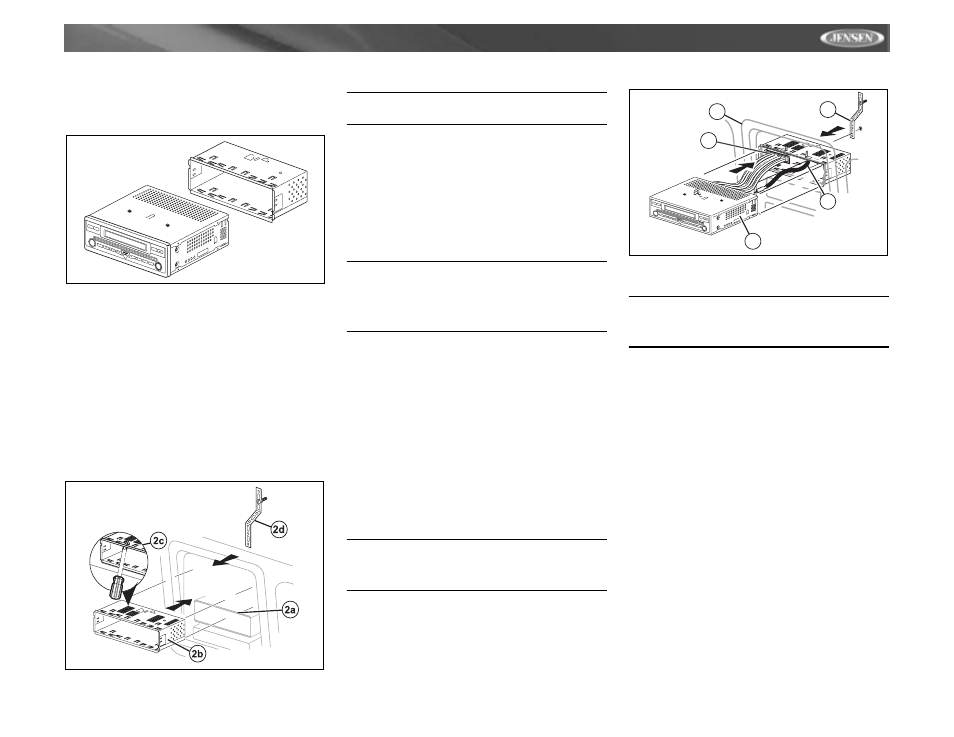

Pré-installation
1.
Appuyez sur les lévriers métalliques sur les deux côtés
pour enlever le demi-manche de la radio..
2. Installez le demi-manche.
a. Installez l'adaptateur si nécessaire (facultatif).
b. Installez le demi-manche dans l'adaptateur ou dans le
tableau de bord (n'utilisez que des écrous fournis). Ne
forcez pas le manche dans l'ouverture et ne le pliez
pas.
c. Trouvez la série de languettes de plissage sur la partie
supérieure, la partie inférieure et les côtés du manchon
de montage. Avec le manchon inséré jusqu'au bout
dans le tableau de bord, pliez autant de languettes que
vous pouvez pour fixer fermement le manchon dans le
tableau de bord.
d. Intallez le demi-manchon. Installez le courroie de
soutien de sorte que l'appareil soit plus stable. Install
support strap to make the unit more stable.
Précaution : Prenez soin de ne pas endommager
le câblage de la voiture.
3. Placez la radio devant l'ouverture du tableau de bord de
sorte que le câblage puisse traverser le manchon de
montage.
Câblage
Câblage complet comme illustré dans le “DIAGRAMME DE
CÂBLAGE” à la page 63. Dès que le câblage est terminé,
rebranchez la borne négative de la pile. S'il n'y a pas d'ACC,
branchez le fil de sortie ACC à l'alimentation avec
l'interrupteur.
A NOTER : Lorsque vous remplacez un fusible
assurez-vous que vous utilisez le type correct et
le bon ampérage pour éviter d'endommager la
radio. Le VM9311TS utilise un fusible à 10 Amp
mini-ATM, situé dans la boîte de filtre noire aligné
avec le harnais câblage principal.
Installation finale
Après avoir terminé les branchements de câbles mettez
l'appareil en marche pour confirmer l'opération (le
commutateur d'allumage doit être en fonction). S'il n'y a pas
d'opération, revérifiez tout le câblage jusqu'à ce que les
problèmes soient corrigés. Lorsque l'opération est atteinte,
mettez le commutateur d'allumage en arrêt et procéder à
l'installation finale du châssis.
1. Branchez l'adaptateur de câblage au harnais de
câblage existant.
2. Branchez le fil d'antenne.
3. Glissez la radio avec soin dans le demi-manchon en
vous assurant qu'il est bien aligné sur le bon côté
jusqu'à ce qu'il soit bien assis et les agrafes élastiques
la mettent fermement en place.
A NOTER : Pour une bonne opération de la platine
CD/DVD, le châssis doit être monté à l'intérieur
de 20° de l'horizontal. Assurez-vous que l'appareil
est monté à l'intérieur de cette gamme.
4. Attachez un bout de la courroie de soutien perforée
(fournie) au boulon à l'arrière du châssis en utilisant
l'écrou hexagonal fourni. Attachez l'autre bout de la
courroie perforée à une partie sûre du tableau de bord,
soit au-dessus de ou au-dessous de la radio, en utilisant
le boulon et l'écrou hexagonal fournis. Pliez la courroie
pour la positionner comme il faut.
A NOTER : Pour une bonne opération de la platine
CD/DVD, le châssis doit être monté à l'intérieur
de 20° de l'horizontal. Assurez-vous que l'appareil
est monté à l'intérieur de cette gamme.
5. Glissez la radio avec soin dans le demi-manchon en
vous assurant qu'il est bien aligné sur le bon côté
jusqu'à ce qu'il soit bien assis et les agrafes élastiques
la mettent fermement en place.
6. Attachez un bout de la courroie de soutien perforée
(fournie) au boulon à l'arrière du châssis en utilisant
l'écrou hexagonal fourni. Attachez l'autre bout de la
courroie perforée à une partie sûre du tableau de bord,
soit au-dessus de ou au-dessous de la radio, en utilisant
le boulon et l'écrou hexagonal fournis. Pliez la courroie
pour la positionner comme il faut.
Final ISO-DIN Installation
1. Enlevez la rondelle décorative.
2. Montez les équerres d'usine sur la nouvelle radio en
utilisant les écrous existants de l'ancienne radio.
3. Glissez la radio dans l'ouverture du tableau de bord et
tenez fermement en place.
4. Réinstallez le panneau du tableau.
