7
Español
FM 75
COAXIAL
CAUTION :
SPEAKER
IMPEDANCE
8
16
+
–
+
–
+
–
+
–
AM LOOP
AM
EXT
DIGIT AL 2
(STB)
DIGIT AL 1
(DVD) DIGIT AL IN
CENTER SPEAKER
REAR SPEAKERS RIGHT
LEFT
FRONT SPEAKERS RIGHT
LEFT
OUT (REC)
IN (PLA Y)
TAPE
SUBWOOFER OUT
AUDIO
VCR
TV
DVD
STB
AV IN/OUT
AV IN
COAXIAL
DIGITAL OUT
A
B
OPTICAL
DIGITAL OUT
C
Reproductor DVD
STANDBY
STANDBY ON
DOLBY D I G I T A L
STB (Set Top Box)
LEFT
RIGHT
AUDIO
TAPE
IN
(PLAY)
OUT
(REC)
OUT IN
LEFT
RIGHT
AUDIO
Platina de cassette
DIGITAL 1
(DVD)
DIGITAL 2
(STB)
DIGITAL IN
ANTENNA
Conexiones digitales
Conexiones
analógicas
CONTINUA EN LA SIGUIENTE PAGINA

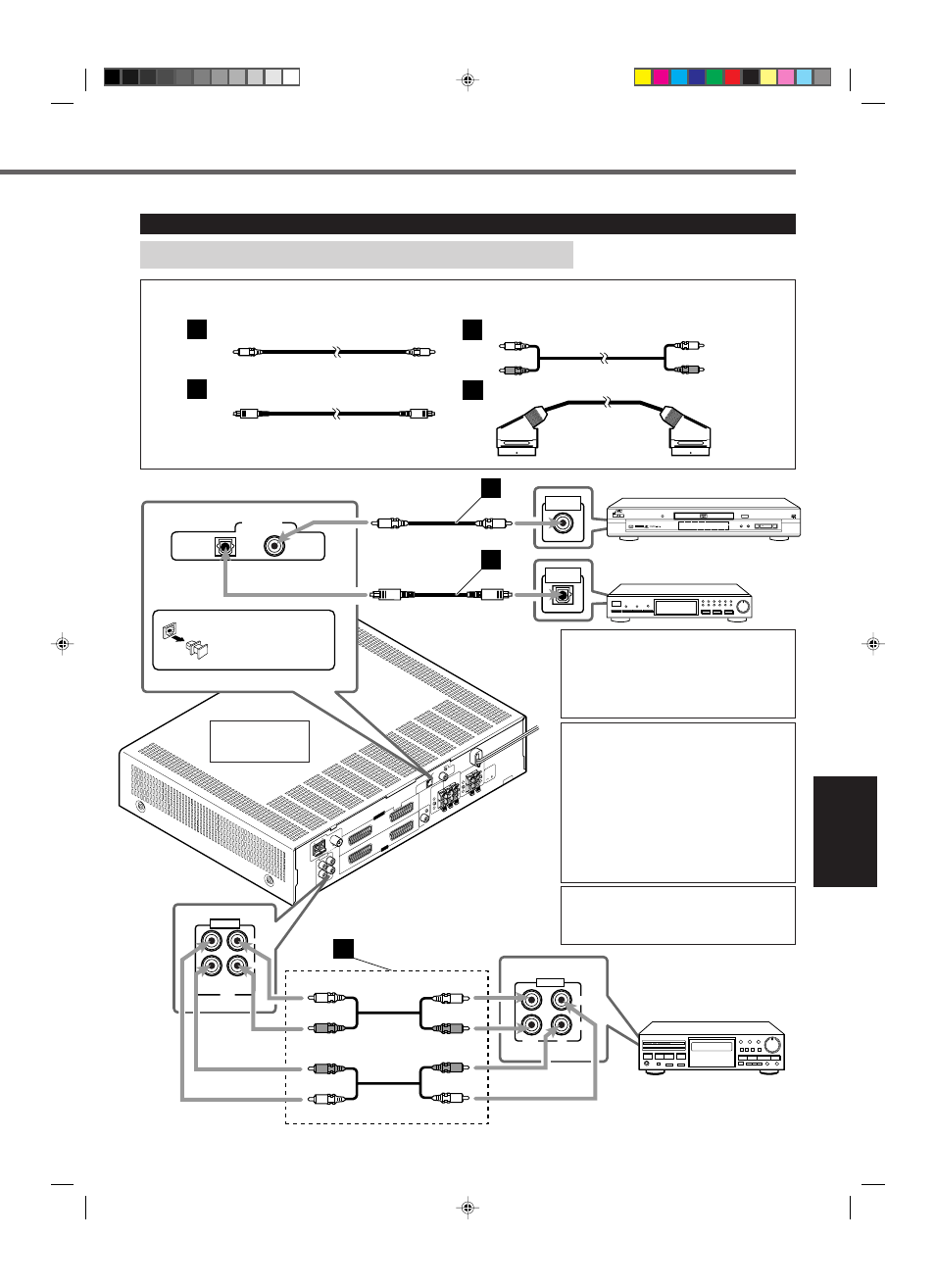

Conexión de los componentes de audio/vídeo
Cable óptico digital (no suministrado)
Cable coaxial digital (1 cable suministrado) Cable de audio (no suministrado)
Cable SCART (1 cable suministrado)
Los cables de audio y los cables óptico digitales no son suministrados con esta unidad. Utilice los cables suministrados junto con
los otros componentes o adquiéralos en los establecimientos del ramo.
Desconecte la alimentación de todos los componentes antes de realizar las conexiones.
A
B
C
D
RX-E111R/
RX-E112R
no suministrado
Las ilustraciones de los terminales de
entrada/salida son ejemplos típicos.
Cuando conecte otros componentes, refiérase
también a los manuales entregados con los
mismos, dado que los nombres de los
terminales impresos pueden variar entre los
componentes.
• La unidad se expide de fábrica con los
terminales DIGITAL IN ajustados para usar
con los componentes siguientes:
– DIGITAL 1 (coaxial): Para el reproductor
DVD
– DIGITAL 2 (óptico): Para STB (Set Top Box)
Si desea conectar otros componentes,
cambie el ajuste del terminal de entrada
digital (DIGITAL IN) de manera apropiada.
Consulte “Ajuste de los terminales de entrada
digital (DIGITAL IN)” en la página 13.
• Seleccione correctamente el modo de entrada
digital. Consulte “Selección del modo de
entrada analógica o digital” en la página 13.
Si conecta un dispositivo de mejoramiento del
sonido como un ecualizador gráfico entre los
componentes fuente y esta unidad, la salida de
sonido a través de esta unidad puede resultar
distorsionada.
Antes de conectar un
cable óptico digital,
desconecte la clavija
protectora.
