5
Español

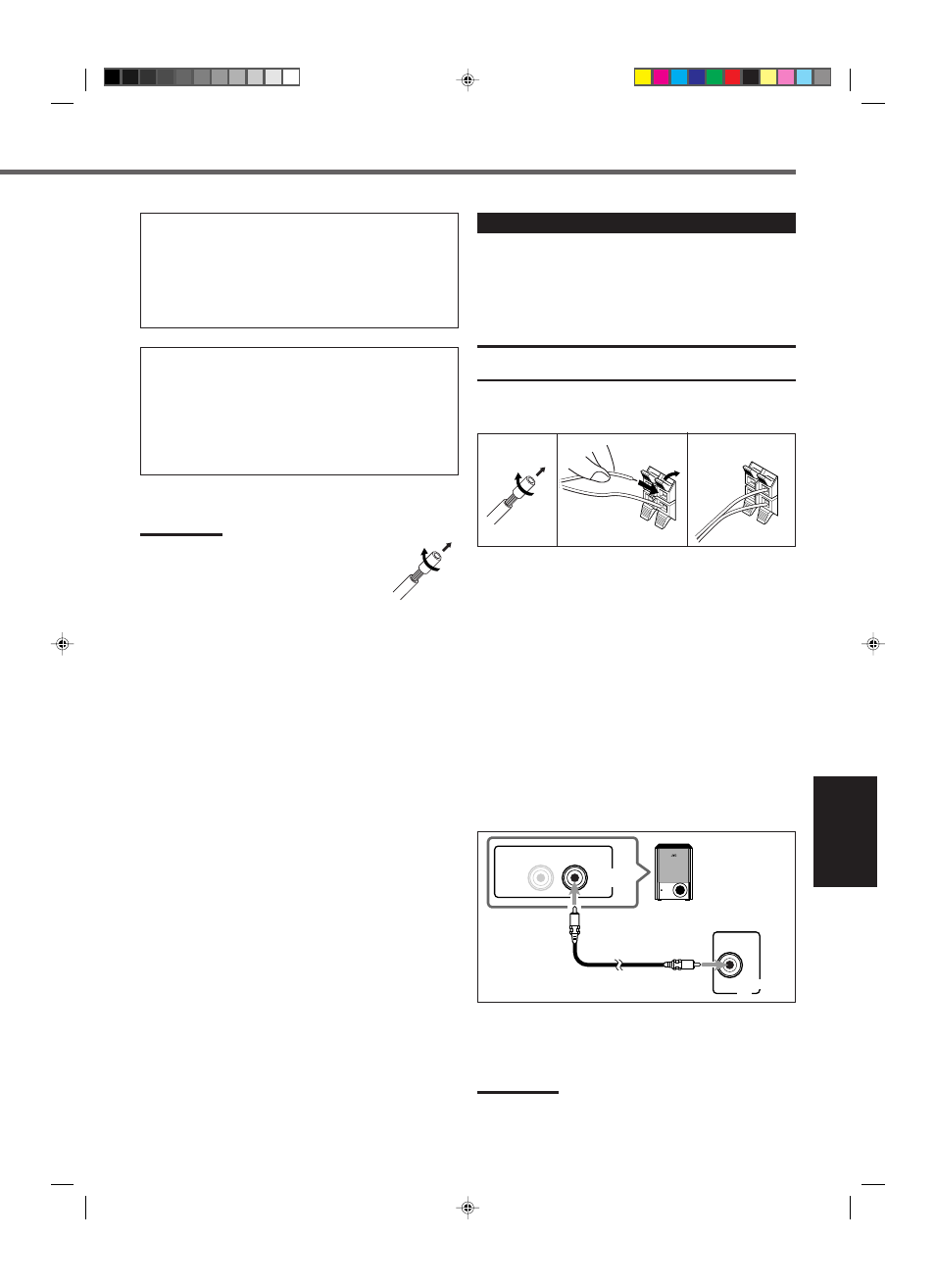

Conexión de los altavoces
Tras conectar los altavoces delanteros, central y traseros, y/o un
subwoofer, ajuste correctamente la información de ajuste de los
altavoces para obtener el mejor efecto Surround posible. Para mayor
información, consulte la página 15.
PRECAUCION:
Utilice altavoces con la SPEAKER IMPEDANCE indicada por los
terminales de los altavoces.
Conexión de los altavoces delanteros, central y
traseros
Para cada altavoz, conecte respectivamente los terminales (+) y (–)
del panel trasero con los terminales (+) y (–) marcados en los
altavoces.
1 Corte, haga girar y quite el aislamiento del
extremo de cada cable de altavoz (no
suministrado).
2 Presione y mantenga presionada la abrazadera de
cada terminal de altavoz (1), y luego inserte el
cable de altavoz (2).
3 Retire el dedo de la abrazadera.
Conexión del altavoz subwoofer
Conectando un subwoofer logrará reforzar los graves o reproducir
las señales LFE originales grabadas en el software digital.
Conecte el jack de entrada de un subwoofer motriz al jack
SUBWOOFER OUT del panel trasero, utilizando para ello un cable
con clavijas monopolares RCA (no suministrado).
• Refiérase también al manual entregado con su subwoofer.
Nota:
El subwoofer se puede colocar en cualquier lugar deseado, debido a
que los sonidos son no direccionales. Normalmente, colóquelo
delante de usted.
1 2 3
1 2
Conexión de la antena de AM (OM/OL)
Conecte la antena de cuadro de AM (OM/OL) suministrada a los
terminales AM LOOP.
Gire la unidad de cuadro para obtener la mejor recepción.
• Si la recepción es deficiente, conecte el hilo único con
revestimiento vinílico exterior al terminal AM EXT. Mantenga
la antena de cuadro de AM (OM/OL) conectada.
Notas:
• Si el hilo de la antena de cuadro AM (OM/OL) está
cubierto con vinilo, quite el vinilo retorciéndolo de la
manera indicada a la derecha.
• Asegúrese de que los conductores de la antena no
hagan contacto con otros terminales, cables de
conexión y cable de alimentación. Podría producirse
una recepción deficiente.
Conexión de la antena de FM
Conecte la antena de FM suministrada al terminal FM 75 Ω
COAXIAL como medida provisional.
Extienda horizontalmente la antena de FM suministrada.
• Si la recepción es deficiente, conecte una antena de FM
exterior (no suministrado). Antes de conectar un cable coaxial
de 75
Ω
(con un conector tipo estándar), desconecte la antena
de FM suministrada.
SUBWOOFER
OUT
RIGHT LEFT/MONO
RIGHT
INPUT
(LOW-LEVEL)
Subwoofer motriz
(ejemplo)
