12

BASIC PRINTING

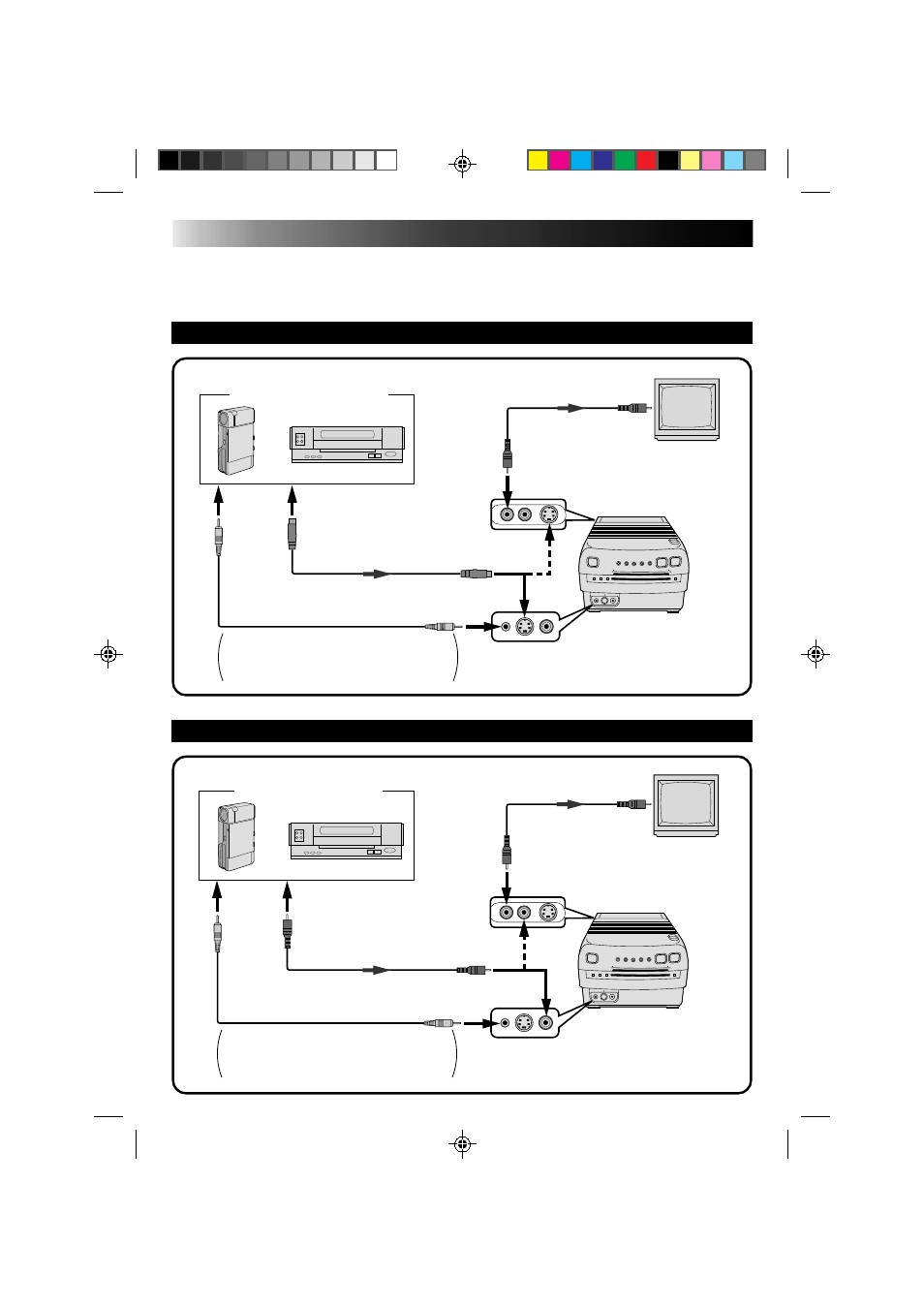

Connections

The GV-PT1 accepts both normal video and S-video signals. The connection you make depends
on the image source (camcorder, video cassette recorder) and its output capabilities.

TO CONNECT TO AN IMAGE SOURCE WITH S-VIDEO OUTPUT CONNECTORS

TO CONNECT TO AN IMAGE SOURCE WITH REGULAR VIDEO OUTPUT CONNECTORS

Connect To Video

Input Connector

When using a JVC camcorder equipped with
an Editing connector, or a JVC VCR equipped
with an R.A. EDIT or SPECIAL FUNCTION
connector, connect using this cable.

Connect To Image

Source Video

Output Connector

Video Cable

(Optional)

TV (set to
VIDEO mode)

TV (set to

VIDEO mode)

Connect To Image

Source S-Video
Output Connector

S-Video Cable

(Optional)

Connect To Rear

Input Connector

Image Source With
S-Video Output Connectors

Image Source With

Video Output Connectors

Rear Connectors

Connect To Rear

Input Connector

Video

Printer

Front Connectors

Connect To Front

Input Connector

φ

3.5 mm Mini-Plug Cable

Rear Connectors

Video

Printer

Front Connectors

φ

3.5 mm Mini-Plug Cable

Connect To Video

Input Connector

Connect To Front

Input Connector

Connect To

Video Output

Connector

Connect To

Video Output

Connector

When using a JVC camcorder equipped with
an Editing connector, or a JVC VCR equipped
with an R.A. EDIT or SPECIAL FUNCTION
connector, connect using this cable.

To PAUSE

Connect To Video

Input Connector

Connect To S-Video

Input Connector

To PAUSE
