30
Téléviseur ACL Insignia NS-LCD22
www.insignia-products.com

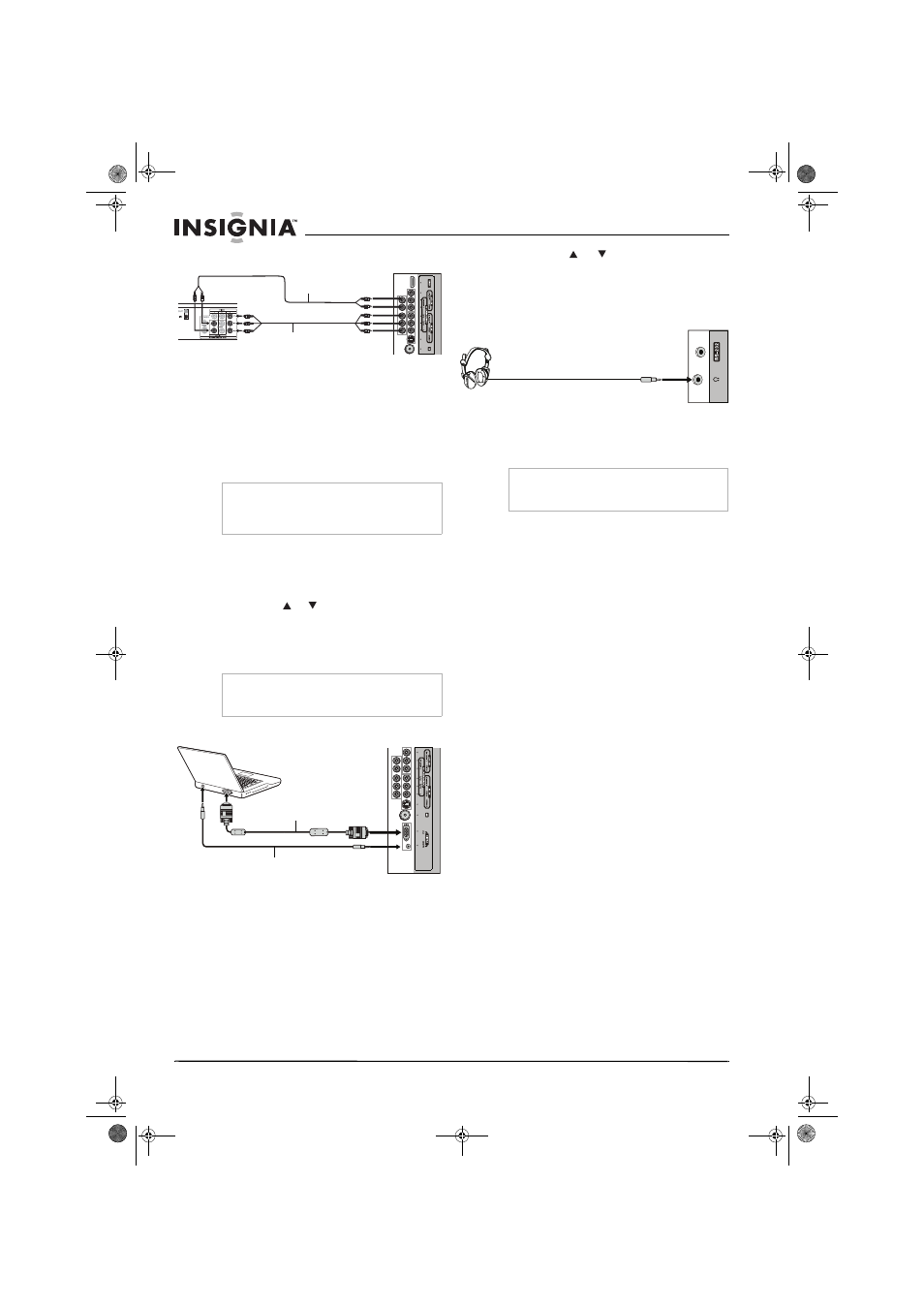

Connexion d’une vidéo composantes
Pour connecter le périphérique :
1 Connecter le câble vidéo composantes entre
les prises d'entrée Y, Cb/Pb, Cr/Pr sur le
téléviseur et les prises de sortie Y, Cb/Pb,
Cr/Pr sur le périphérique.
2 Connecter le câble audio aux prises d’entrée
AUDIO du téléviseur et aux prises de sortie
AUDIO du périphérique.
Pour utiliser la vidéo composantes d’un
périphérique :
1 Mettre le téléviseur sous tension et appuyer
sur INPUT (Entrée). Le menu SOURCE
INPUT s’affiche.
2 Appuyer sur ou pour sélectionner
Component (Composantes), puis sur
ENTER (Entrée) pour confirmer.
3 Mettre le périphérique sous tension et le
régler sur le mode correct.
Connexion d’un ordinateur
Pour connecter un ordinateur :
1 Connecter un câble VGA entre la prise VGA
sur le PC et la prise d’entrée VGA sur le
téléviseur.
2 Connecter un câble audio aux prises d’entrée
AUDIO du téléviseur et aux prises de sortie
AUDIO du périphérique.
Pour reproduire une vidéo à partir de
l’ordinateur :
1 Mettre le téléviseur sous tension et appuyer
sur INPUT (Entrée). Le menu SOURCE
INPUT s’affiche.
2 Appuyer sur ou pour sélectionner VGA
et sur ENTER pour confirmer.
3 Mettre l’ordinateur sous tension et régler les
propriétés d’affichage si nécessaire.
Connexion du casque d'écoute
Pour connecter le casque d'écoute :
•
Insérer la fiche du casque d’écoute dans la
prise à cet effet du téléviseur.
Remarque
Les câbles présentent souvent un codage couleur
correspondant aux connecteurs. Connecter le
rouge sur le rouge, le blanc sur le blanc, le jaune
sur le jaune et le bleu sur le bleu.
Remarque
Pour de plus amples informations sur l'utilisation
de la vidéo composantes, se reporter au guide de
l’utilisateur.
Arrière du téléviseur
Câble pour vidéo composantes
Périphérique avec vidéo composantes
Câble audio
Arrière du téléviseur
Vers le port du
moniteur (VGA 15
broches) Câble VGA
(RVB
analogique)
Câble audio
(mini-prises stéréo)
Vers la prise de sortie audio
Attention
Pour éviter toute diminution de l'acuité auditive
lors de l'utilisation d'un casque d'écoute, le volume
doit être réglé pour éviter des niveaux excessifs.
Casque d’écoute
Côté téléviseur
