26
Téléviseur ACL Insignia NS-LCD22
www.insignia-products.com

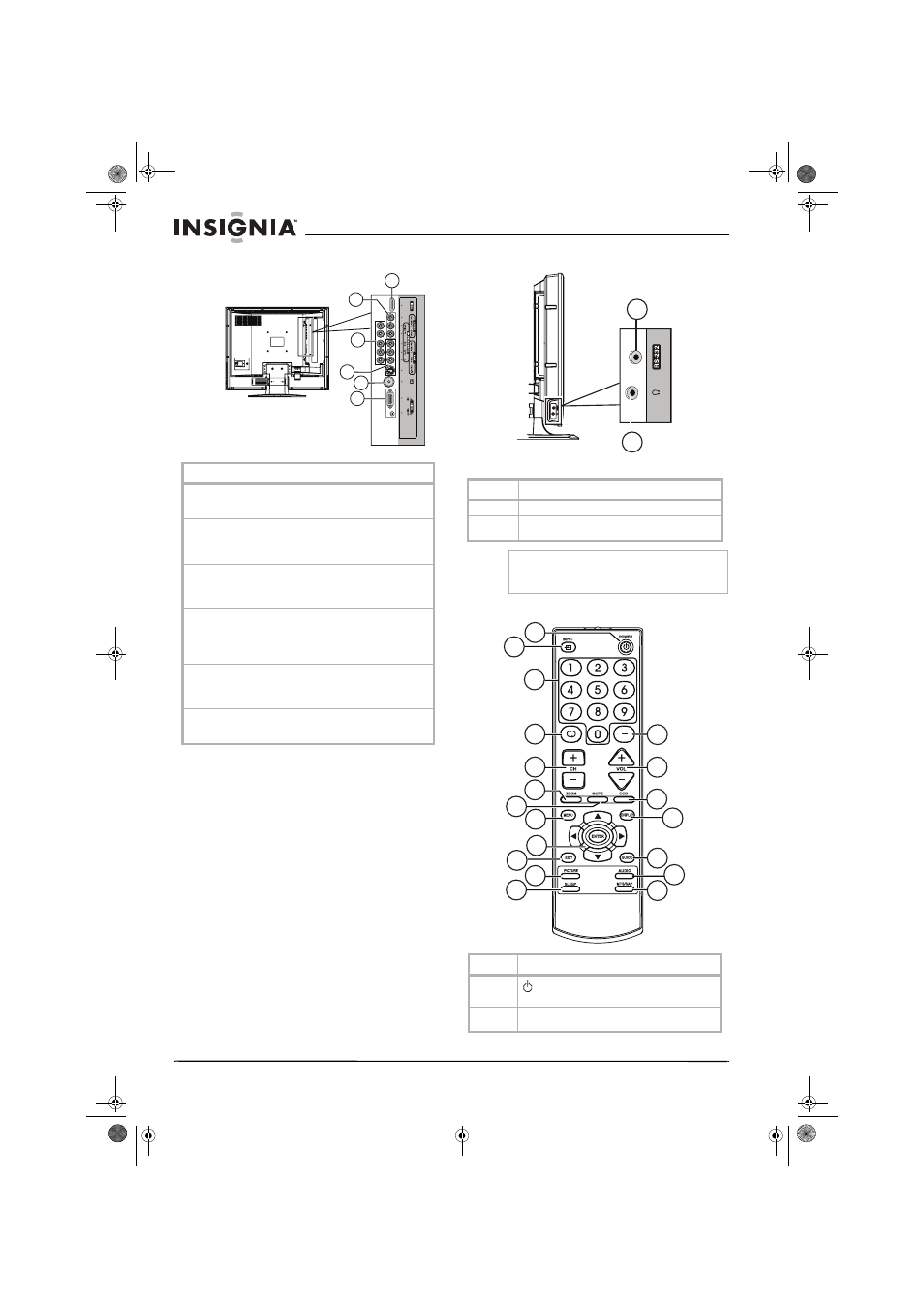

Connexions arrières Connexions latérales
Télécommande
Élément Description
1 Prise d’entrée HDMI – Permet de connecter les
périphériques à interface HDMI comme un
décodeur ou un lecteur de DVD.
2 Prises de sortie AV – Pour connecter un
magnétoscope. Seules des émissions télévisées
analogiques et la source d’entrée AV1 peut être
transmises au moyen des prises de sortie AV.
3 Prises d’entrée COMPONENT – Permet de
connecter un lecteur de DVD ou un décodeur vidéo
composantes (YPbPr ou YCbCr) et des prises
audio (D/G).
4 Prises d’entrée AV (S-VIDÉO, VIDÉO, AUDIO D/R)
– Permet de connecter les prises de sortie AV d'un
magnétoscope ou d'un lecteur de DVD. La S-Vidéo
fournit une meilleure qualité d'image que la
connexion vidéo.
5 Prise RF (entrée du coaxial de l'antenne) – Permet
de connecter le système câblé, le système par
satellite ou une antenne extérieure au moyen de
cette prise.
6 Prise d’entrée VGA PIC (Vidéo)/AUDIO – Permet
de connecter des périphériques avec une interface
VGA, un ordinateur par exemple.
1
2
3
4
6
5
Élément Description
1 Interface de commande RS-232
2 Prise pour casque d’écoute – Pour connecter des
casques d’écoute.
Attention
La prise marquée RS-232 est uniquement
destinée à la maintenance. Ne rien connecter à
cette prise.
Élément Description
1
– Permet de mettre le téléviseur sous ou hors
tension.
2 ENTRÉE – Permet de sélectionner la source
d’entrée du téléviseur.
1
2
1
2
19
18
17
4
3
5
16
15
14
13
8
9
10
11
12
7
6
