INSTALLATIONS

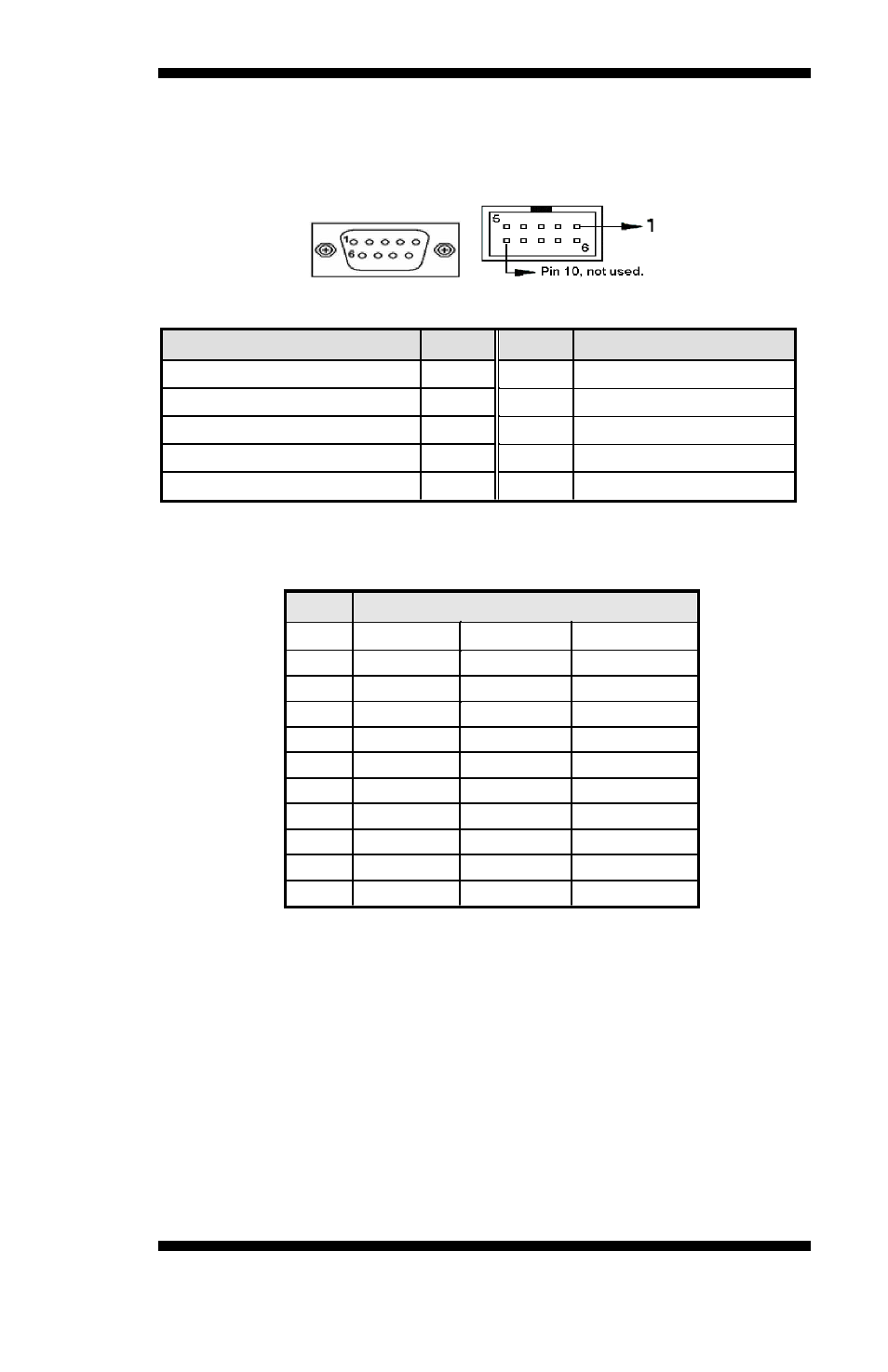

CN2, J1, J10, J13: Serial Ports
CN2 (COM1) is a DB-9 connector, while J1 (COM2), J10 (COM3) and
J13 (COM4) are pin headers.

COM1 COM2/COM3/COM4

Signal Name

Pin #

Pin #

Signal Name

DCD, Data carrier detect

1

6

DSR, Data set ready

RXD, Receive data

2

7

RTS, Request to send

TXD, Transmit data

3

8

CTS, Clear to send

DTR, Data terminal ready

4

9

RI, Ring indicator

GND, ground

5

10

Not Used

J1 (COM2) is jumper selectable for RS-232, RS-422 and RS-485.

Pin #

Signal Name

RS-232

R2-422

RS-485

1

DCD

TX-

DATA-

2

RX

TX+

DATA+

3

TX

RX+

NC

4

DTR

RX-

NC

5

Ground

Ground

Ground

6

DSR

RTS-

NC

7

RTS

RTS+

NC

8

CTS

CTS+

NC

9

RI

CTS-

NC

10

NC

NC

NC

2801550 User’s Manual

17
