Televisor con pantalla LCD de 42" Insignia NS-LCD42

www.insignia-products.com

Conexión de equipo de A/V a las entradas
de video compuesto o S-Video en su
televisor (buen rendimiento)

Usando cables de video y audio opcionales (no
suministrados), haga coincidir los colores de los
conectores en las tomas de entrada y salida en
su equipo de A/V y en su televisor. Los
conectores amarillos son para señales de video
y los conectores blanco y rojo son para señales
de audio.

Para conectar un equipo de A/V externo a su
televisor con los conectores de video
compuesto o S-Video:

1 Conecte el cable de video amarillo de la

toma de salida de video en su equipo de A/V
(tal como un reproductor de DVD) a la toma
VIDEO IN 1 (Entrada de video 1) en el panel
lateral o en la toma VIDEO IN 2 (Entrada de
video 2) en el panel posterior del televisor.

- O -

Conecte un cable de S-Video desde la toma
de salida de S-Video en su equipo de A/V a
la entrada de S-Video en la parte posterior
de su televisor.

2 Conecte los cables de audio blanco y rojo de

las tomas de salida de AUDIO (L/R)
[Izq./Der.] en su equipo de A/V a las tomas
de AUDIO IN 1 (Entrada de audio 1) en el
panel lateral, las tomas de AUDIO IN 2
(Entrada de audio 2) en el panel posterior o
las tomas de AUDIO IN 3 (Entrada de audio
3) en el panel posterior de su televisor.

3 Presione el botón INPUT (Entrada) en su

control remoto para seleccionar la entrada de
video a ver (Video 1 (lateral), Video 2
(posterior), o Video 3 (S-Video)).

Conexión de equipo de A/V a las entradas
de video de componentes (YPbPr, YPbPr2)
en su televisor (rendimiento mejorado)

Usando cables de video de componentes y de
audio opcionales (no suministrados), haga
coincidir los colores de los conectores en las
tomas de entrada y salida de componentes en
su equipo de A/V y en su televisor. Los
conectores azul, verde y rojo son para señales
de video y los conectores blanco y rojo son para
señales de audio.

Para conectar un equipo de A/V externo a su
televisor con los conectores de
componentes:

1 Conecte los cables de video de componentes

azul, verde y rojo desde las tomas de salida
de video de componentes en su equipo de
A/V (tal como un reproductor de DVD) a las
tomas de entrada YPbPr1 o YPbPr2 en la
parte posterior de su televisor.

2 Conecte los cables de audio blanco y rojo

desde las tomas de salida AUDIO (L/R)
[Izq./Der.] en su equipo de A/V a las tomas
YPbPr1 o YPbPr2 AUDIO (L/R) [Izq./Der.] en
el panel posterior de su televisor.

3 Presione el botón INPUT (Entrada) en su

control remoto para seleccionar la entrada de
video a ver (Video 4 (YPbPr1) o Video 6
(YPbPr2)).

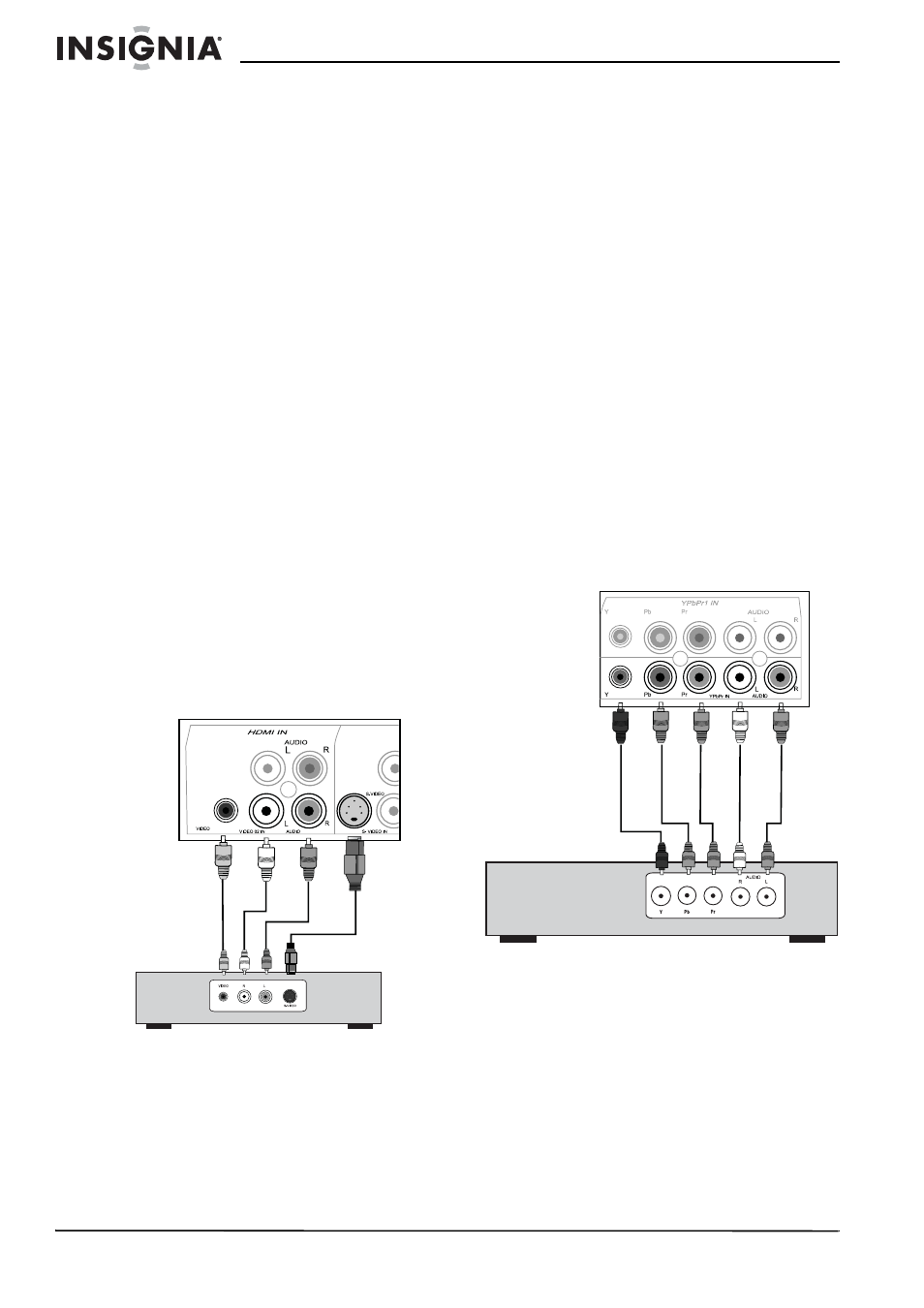

Cable de
S-Video

Cable de video
compuesto

Cables
de
audio

Reproductor de
DVD o caja
decodificadora

Cables de video de
componentes
(verde, azul y rojo)

Cables de
audio

Reproductor de DVD o
caja decodificadora
