Televisor con pantalla LCD de 42" Insignia NS-LCD42
www.insignia-products.com

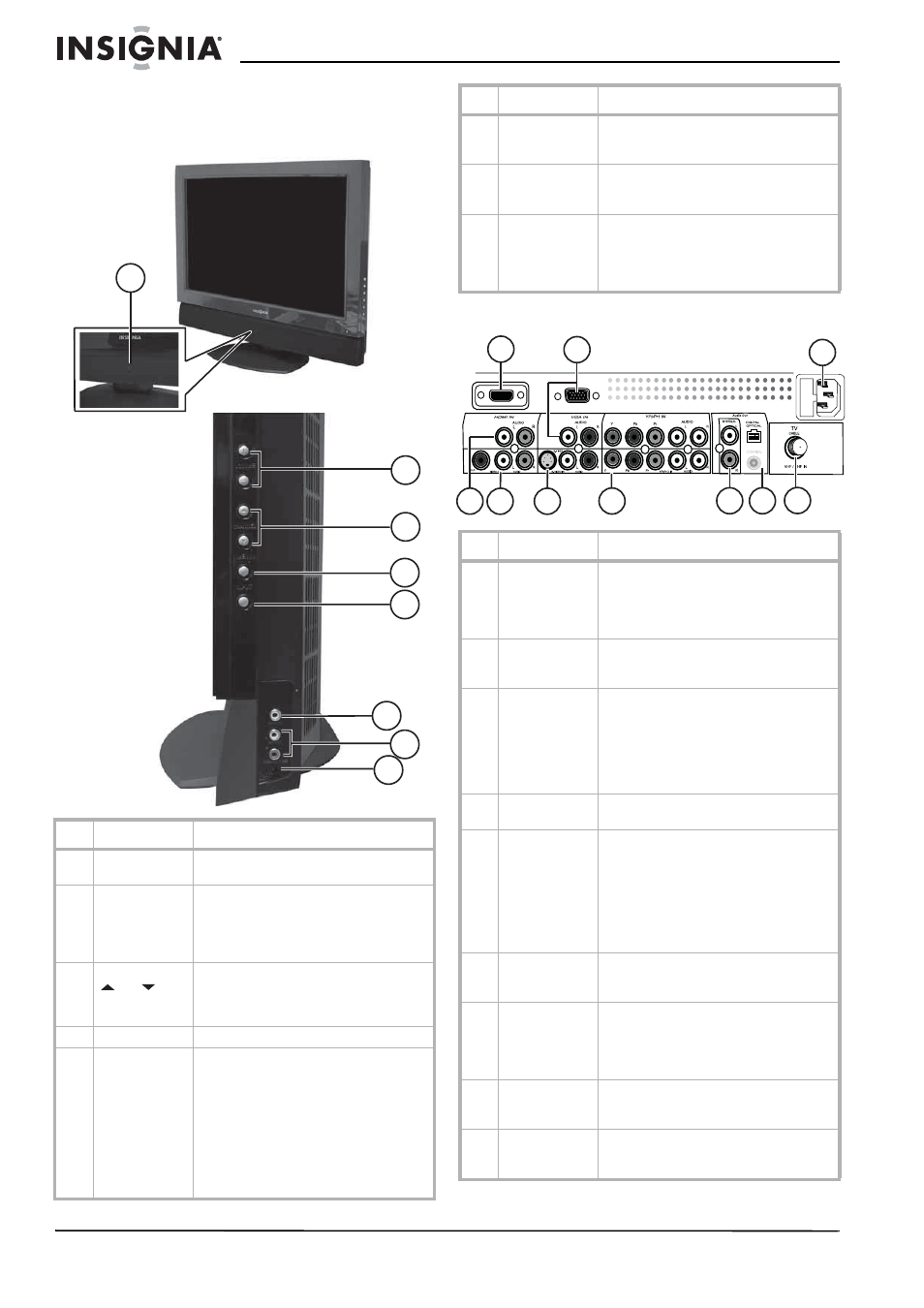

Características
Vista frontal y lateral derecha
Vista del panel posterior
# Característica Descripción
1 Botón de
ENCENDIDO Permite encender su televisor o ponerlo
en el modo de suspensión.
2 Botones VOL
+/VOL – . Permiten subir o bajar el volumen. En el
modo de menú, funciona cómo la flecha
derecha e izquierda (respectivamente)
para ir al siguiente menú o al anterior, así
como para aumentar o reducir un ajuste.
3 Botones CH
/CH
Permiten ir al siguiente canal superior o
inferior. En el modo de menú, funcionan
como la flecha hacia arriba y hacia abajo
(respectivamente).
4 Botón de MENÚ Permite mostrar el menú de pantalla.
5 Botón de
ENTRADA Permite seleccionar entre las fuentes de
entrada disponibles. Las fuentes incluyen:
• TV (cable/aire)
• VIDEO1 (lateral)
• VIDEO2 (posterior)
• VIDEO3 (S-Video)
• VIDEO4 (YPbPr1)
• VIDEO5 (YPbPr2)
• VIDEO6 (HDMI)
• COMPUTADORA (VGA)
3
2
4
5
6
7
8
1
6 Toma de entrada
de
video 1 Conecte la salida de video compuesto de
una fuente de video externa en esta toma.
7 Tomas de
entrada de
audio (Izq./Der.) Conecte la salida de audio (Izq./Der.) de
una fuente de audio externa en estas
tomas.
8 Toma de
auriculares Enchufe un conector de auriculares en
esta toma para escuchar la TV en los
auriculares. Insertar un conector de
auriculares silenciará los altavoces
integrados del televisor.
# Conexión Descripción
1 ENTRADA HDMI Se conecta a equipo de A/V digital que
provee conectividad de HDMI. HDMI
acepta video mejorado de alta definición y
audio digital de dos canales en un solo
cable.
2 ENTRADA DE
PC/VGA Se conecta a la salida de video (puerto
VGA) y de audio (Izq./Der.) de su
computadora.
3 Compartimiento
del enchufe de
alimentación de
CA y del fusible Conecte el enchufe de alimentación de CA
en un tomacorriente de pared. Si el
televisor no enciende, revise el fusible
para determinar si se quemó.
Reemplácelo si es necesario con un
fusible de acción retardada de 4 A, 250 (5
× 20 mm).
4 ENTRADA DE
VHF/UHF Conecte un cable de antena de 75 Ω o uno
de TV por cable a este conector.
5 Salida de audio
(óptica digital y
coaxial digital) La salida óptica de audio digital se
conecta usando un cable óptico digital a
un amplificador digital, para mejorar la
reproducción de sonido.
La salida coaxial de audio digital se
conecta usando un cable coaxial digital a
un amplificador digital, para mejorar la
reproducción de sonido.
6 Salida de audio
(estéreo) Se conecta a un amplificador externo o a
un sistema de teatro en casa para una
reproducción de sonido mejorada.
7 YPbPr1 y
YPbPr2 Se conecta a la salida de video de
componentes (Y=verde, Pb=azul y
Pr=rojo) y a la salida de audio
(Izq.=blanco y Der.=rojo) de un equipo de
A/V externo.
8 ENTRADA DE
S-VIDEO Se conecta a la salida de S-Video y de
audio (Izq.=blanco y Der.=rojo) de un
equipo de A/V externo.
9 ENTRADA DE
VIDEO 2 Se conecta a la salida de video compuesto
(amarillo) y de audio (Izq.=blanco y
Der.=rojo) de un equipo de A/V externo.
