Combo TV/DVD modelo NS-13CTV de Insignia
www.insignia-products.com
Nota para el instalador del sistema de
televisión
Este recordatorio se proporciona para que el
instalador del sistema de televisión por cable
preste atención a la Sección 820 40 del NEC el
cual proporciona pautas para una correcta
conexión a tierra y, en particular, especifica que
la conexión a tierra del cable debe estar
conectada al sistema de tierra de la edificación,
tan cerca al punto de entrada del cable como
sea práctico.
Características
Su televisor está equipado con un reproductor
de DVD, decodificador de subtítulos y tecnología
de bloqueo para los padres.

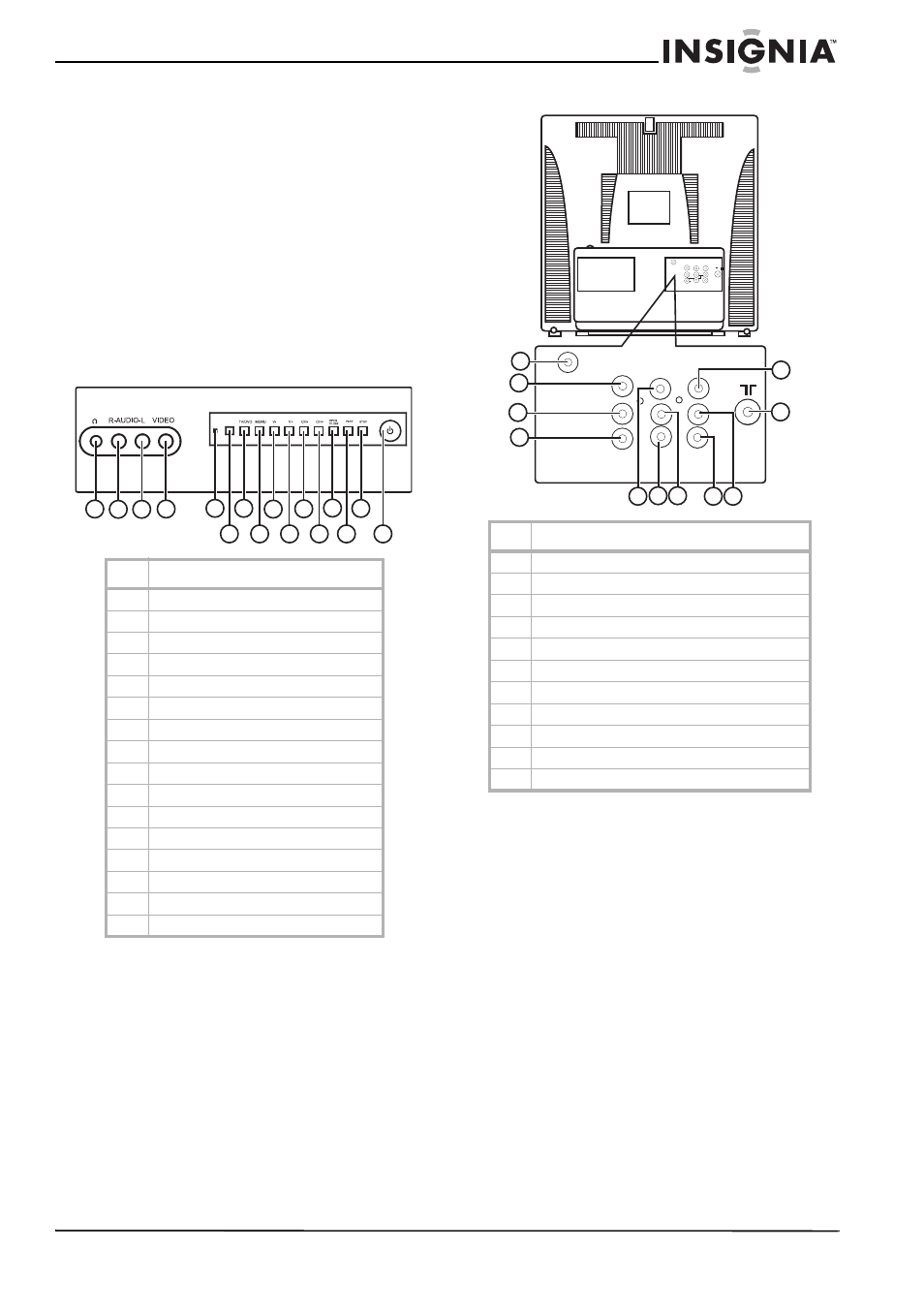

Panel frontal
Panel posterior
Componente
1 Conector de audífonos
2 Conector de audio derecho
3 Conector de audio izquierdo
4 Conector de video
5 Indicador de encendido
6 Receptor de la señal del control remoto
7 Botón TV/DVD
8 Botón MENÚ
9 Botón para bajar el volumen (V-)
10 Botón para subir el volumen (V+)
11 Botón para ir al canal inferior (CH-)
12 Botón para ir al canal superior (CH+)
13 Botón OPEN/CLOSE (Abrir/cerrar)
14 Botón PLAY (Reproducir)
15 Botón STOP (Detener)
16 Botón de encendido
1 2 3 4 5
6
7
8
9
10
11
12
13
14
15
16 Connector
1 Conector de salida coaxial
2 Conector de entrada Y de DVD Video
3 Conector de salida de video
4 Conector de entrada de video
5 Conector de entrada en Cb de DVD Video
6 Conector de entrada de canal de audio izquierdo
7 Conector de salida de canal de audio izquierdo
8 Conector de entrada de canal de audio derecho
9 Conector de salida de canal de audio derecho
10 Conector de entrada de antena/CATV
11 Conector de entrada en Cr de DVD Video
1
2
3
4
5 7 6 8 9
10
11
OUT
IN
VIDEO
Component input
COAXIAL OUTPUT
TV Antenna
L R
AUDIO
