6. MIC/LINE スイッチ
INPUT コネクタにラインレベルのシグナル（ミキサーや
グラフィックイコライザー、または他のラインレベルのソー
スなど）を接続した場合、このスイッチは外側のポジション
にしてください。
INPUT コネクタにマイクを接続する場合、スイッチを押
し込んでください。マイクからの信号はラインレベル信号に
比べて非常に小さいので、このスイッチによって
40 dB のゲ
インを追加し、ラインレベルまでブーストします。
7. SIGNAL インジケーター
LED の点灯は、リアパネルの INPUT コネクタに何らかの
シグナルが存在することを示します。このインジケーター
は
LEVEL コントロールのすぐ後ろを監視しているので、
LEVEL コントロールが完全に下げられた場合、SIGNAL イ
ンジケーターの点灯はありません。
8. LIMIT インジケーター
アンプのアウトプットにおけるシグナルレベルがクリップ
に届こうとする時、ソフトなリミッター回路が作動してイン
プットシグナルを抑えます。
LIMIT LED の点灯は、リミッター
回路が作動していることを示しています。
LIMIT インジケーターがたまに点滅するのは問題とはなり
ません。けれども頻繁に点滅したり、点灯したままの場合に
は、ミキサーなどシグナルソースの側でシグナルレベルを下
げるか、
SRM350 v2 の LEVEL コントロールを下げる必要が
あります。
高音量を発しているスピーカーのすぐ横
にいる場合には、必ず耳にプロテクター
を装着してください。

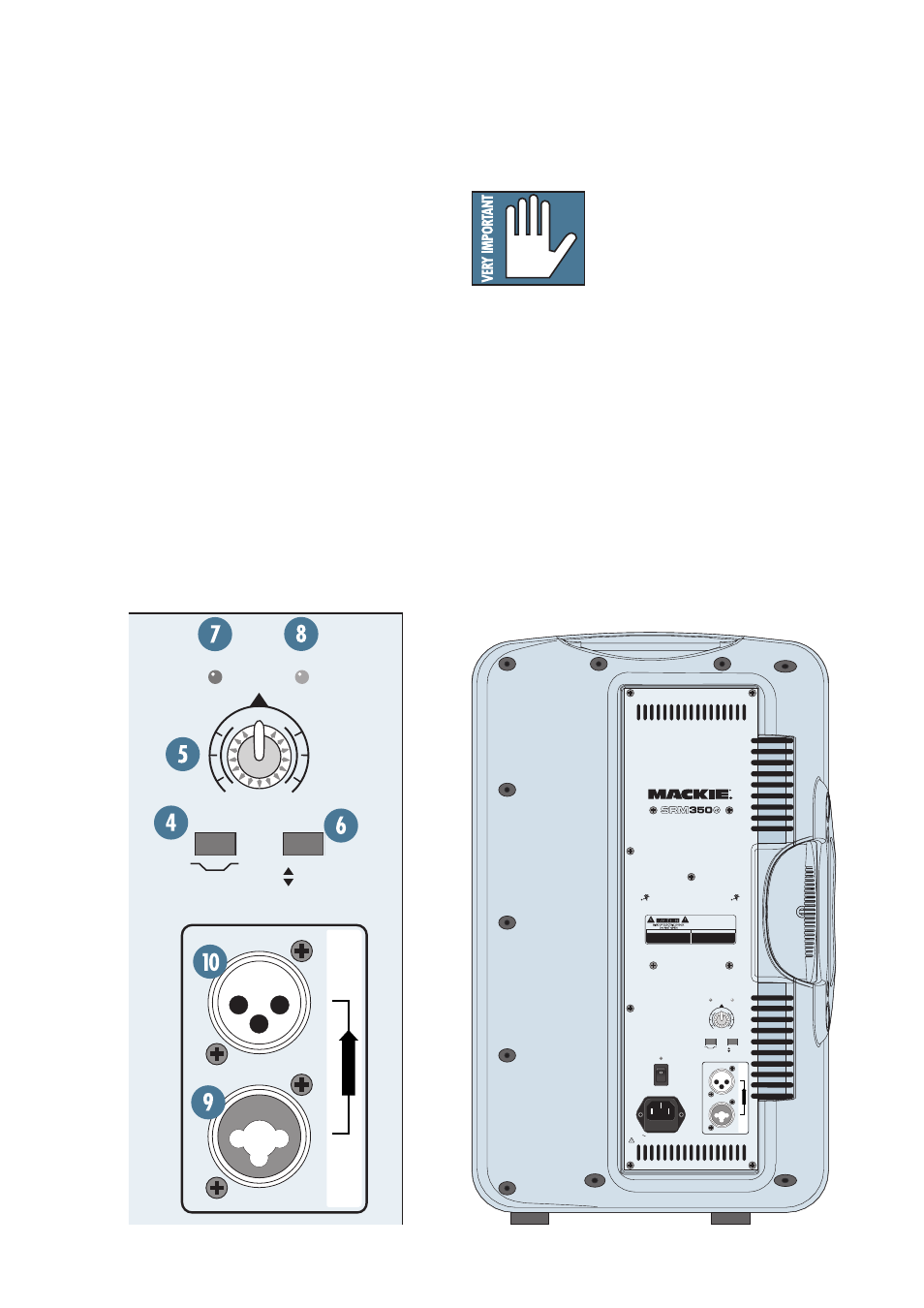

9. INPUT コネクタ
XLR（メス）、1/4 インチ TRS 兼用のコネクタです。バラ
ンスまたはアンバランスのマイク / ラインレベルのシグナル
を接続できます。
10. THRU コネクタ
オス XLR のコネクタです。インプットシグナルをディジー
チェーン接続で他のスピーカーに送ることが可能です。
このコネクタのシグナルは、 MIC/LINE スイッチの後ろ、
LEVEL コントロールの前から来ています。チェーンの始ま
りとなる
SRM350 v2 の MIC/LINE スイッチを押し込んでマイ
クを接続した場合、 THRU コネクタに現れるシグナルはすで
にラインレベルにブースト（ 40 dB を追加）されています。
従って以降の SRM350 v2 の MIC/LINE スイッチは外側のポジ
ションに設定してください。
