Ru-10
MS-7528 Системная плата

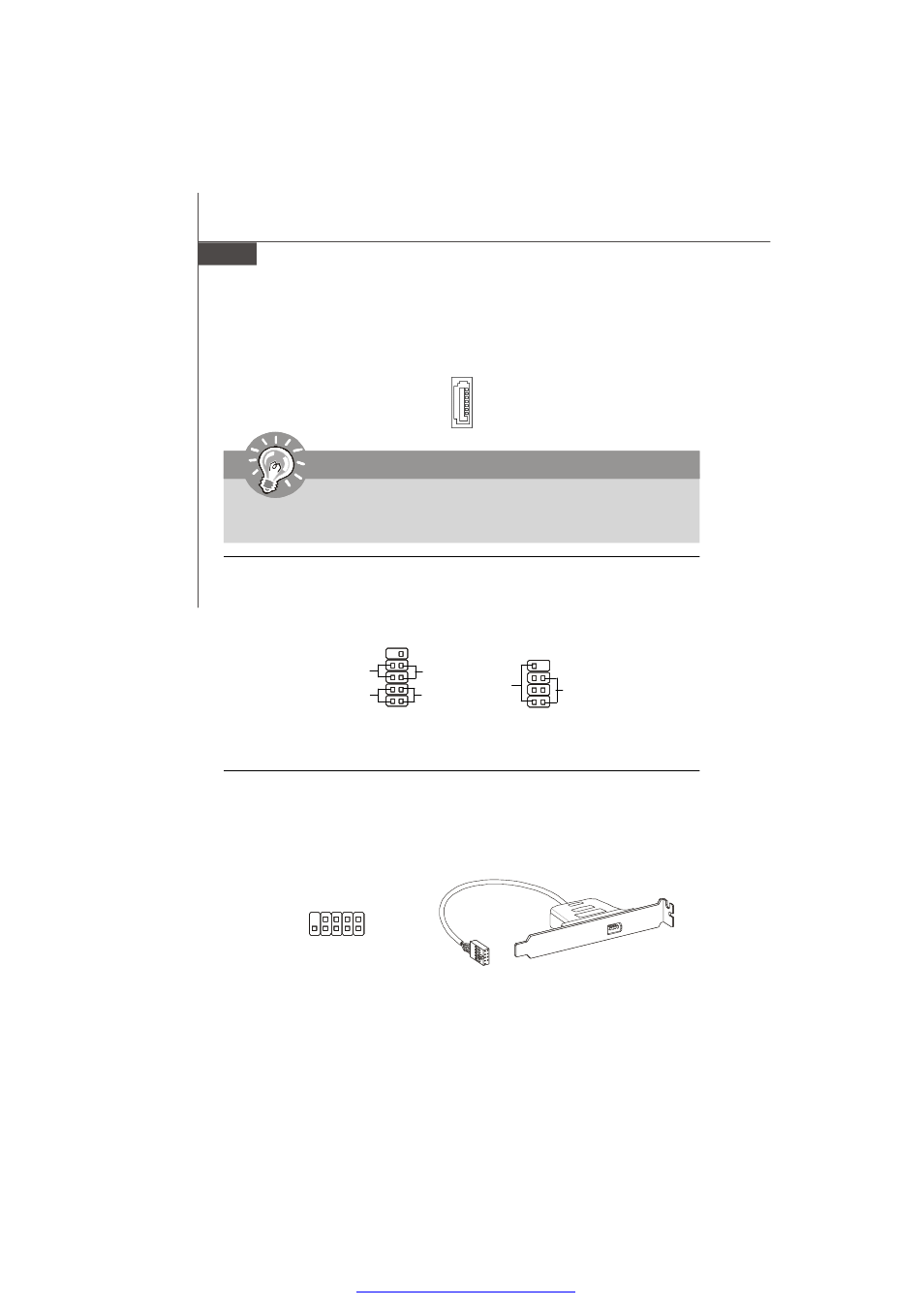

Коннекторы передней панели
Эт и коннект ор ы ис п ол ьз уют с я д ля подк лю чен ия к нопок и и нди каторов,
расположенных на передней панели корпуса. Коннектор J FP1 соответс твует
руководству Intel
® Front Panel I/O Connectivity Design.
Коннектор IEEE1394 (Зеленый)
Этот коннектор позволяет подключить порты IEEE1394 на выносной планке
IEEE1394.
Разъем Serial ATA
Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой
разъем Serial ATA может соединяться с одним устройством Serial ATA.
Внимание
Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном
случае могут возникнуть потери данных при передаче.
IEEE1394 Bracket
( опционально)
JFP1
1 2
9 10
HDD
LED
Reset
Switch
Power
LED
Power
Switch
JFP2
7 8
Power LED
Speaker
1 2
1
2
9
10
T
P
A-
G
ro
und
T
PB-
G
ro
und
T
P
A+
G
ro
und
T
PB+
C
a
b
le
p
o
w
er
K
e
y
(no
p
in)
