D-17

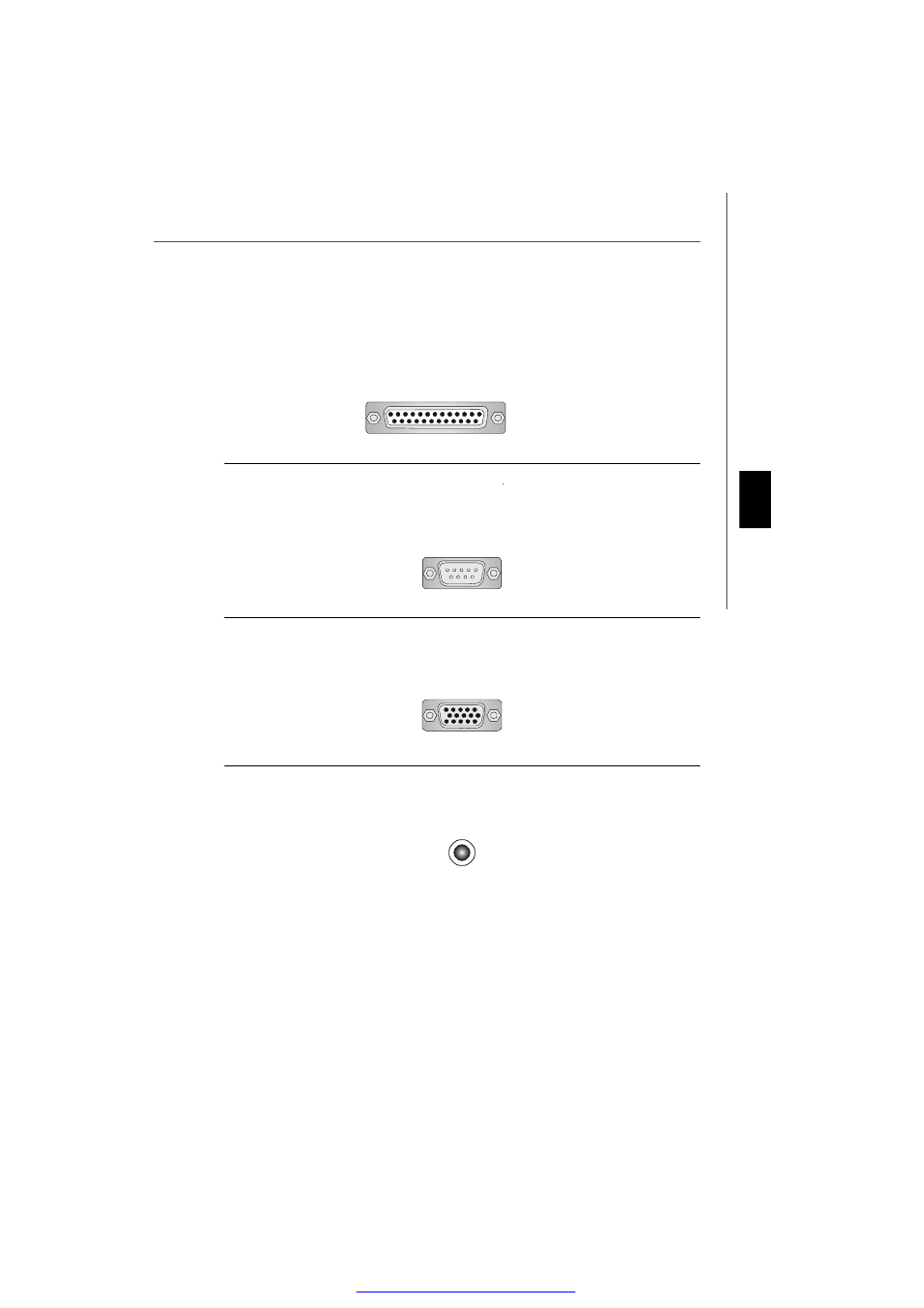

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.

(15-Pin Female DIN Buchse)

Audioschnittstellen

Diese Audioanschl

üsse werden im Zusammenspiel mit Audioein-/ ausgabegeräten

verw endet . A nhand der F arbe der A udi obuc hsen kann m an unt ersc hi edl i c he
Verwendungen unterscheiden.

Line-Ausgang (Gr

ün) - Line Ausgang, für Lautsprecher und Kopfhörer.

Line-Eingang (Blau) - Line Eingang / Seitliches Surroundsignal im 7.1 Kanalbetrieb,
kann f

ür externe CD oder Kasettenspieler oder andere Audiogeräte verwendet werden.

MIC (Pink) - Mikrofon, f

ür Mikrofoneingang.

CS-Ausgang (Orange) - Center-/ Subwooferausgang im 5.1/ 7.1 Kanalbetrieb.

RS-Ausgang (Schwarz) - Hinteres Surroundsignal im 4/ 5.1/ 7.1 Kanalbetrieb.

SS-Ausgang (Grau) - Seitlichen Surroundsignal im 7.1 Kanalbetrieb.

Serielle Schnittstelle

Bei der Seriellen Schnittstelle handelt es sich um eine 16550A Hochgeschwindigkeits-
kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empf

ängt. An den Stecker können

Sie direkt eine Serielle Maus oder ein anderes Serielles Ger

ät anschließen.

(9-Pin DIN Steckeranschluss)

1 5

6 9

Parallele Schnittstelle

Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als En-
hanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben
werden kann.

(25-Pin Centronics Anschlussbuchse)
