M S-7528 M ainboard
Zus
ätzlicher Hinweis Stromversorgung
Bevor Sie eine Verbindung m it den Strom anschl
üssen herstellen, stellen Sie immer
sicher, dass alle Komponenten ordnungsgem
äß eingebaut sind, um jegliche Schäden
auszuschlie
ßen. Alle Stromanschlüsse auf dem Mainboard müssen mit einem ATX Netzteil
verbunden werden und m
üssen gemeinsam den stabilen Betrieb des Mainboards sicher
stellen.

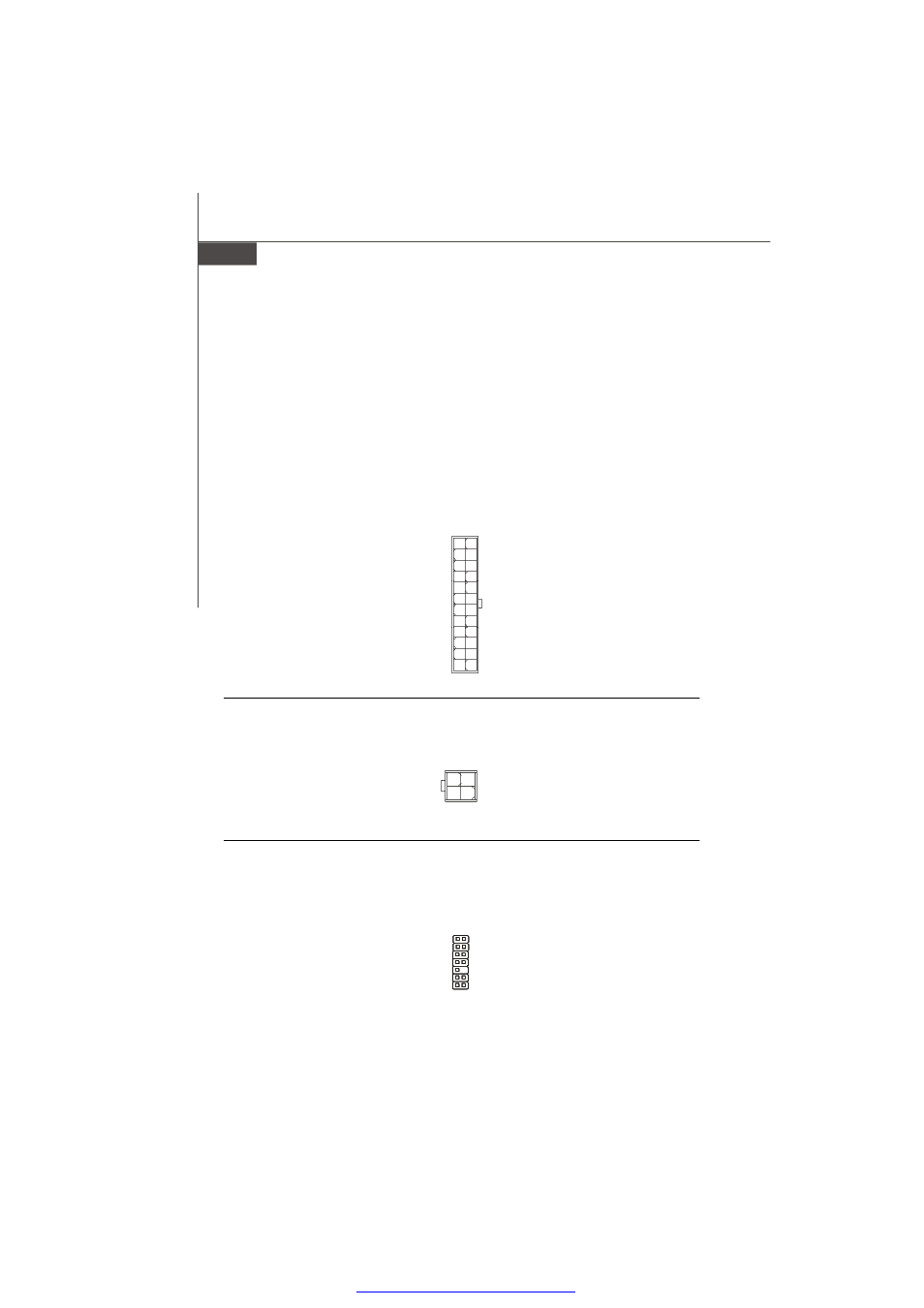

ATX 24-Pin Stromanschluss
Hier k
önnen Sie ein ATX 24-Pin Netzteil anschließen. W enn Sie die Verbindung
herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt
wird und die Pins ausgerichtet sind. Dr
ücken Sie dann den Netzteilstecker fest in den
Steckersockel.
Sie k
önnen auch ein 20-Pin ATX Netzteil verwenden, wenn Sie möchten. Wenn Sie ein
20-Pin ATX Netzteil einsetzen m
öchten, stecken Sie bitte Ihr Netzteil beginnend bei
den PinS 1 und 13 ein.
1
12 24
13
+3.3V
+3.3V
GND
+5V
GND
+5V
GND
PW R OK
5VSB
+12V
+12V
+3.3V
GND
+5V
+5V
+5V
NC
GND
GND
GND
PS-ON#
GND
-12V
+3.3V
ATX 12V Stromanschluss (2x2-Pin)
Dieser 12V Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.
TPM Modul Anschluss
Dieser Anschluss wird f
ür das optionale TPM Modul (Trusted Platform Module) verwendt.
W eitere Informationen
über den Einsatz des optionalen TPM Modules entnehmen Sie
bitte dem TPM Plattform Handbuch.
1
3
4
2
GND
12V
GND
12V
2
1
14
13
3Vdual / 3V_STB
LCLK
LRST#
LAD0
LAD1
LAD2
LAD3
LFRAME#
VCC3
SIRQ
VCC5
Key(no pin)
GND
GND
