Page 80
Ru-6
MS-7528
Системная плата

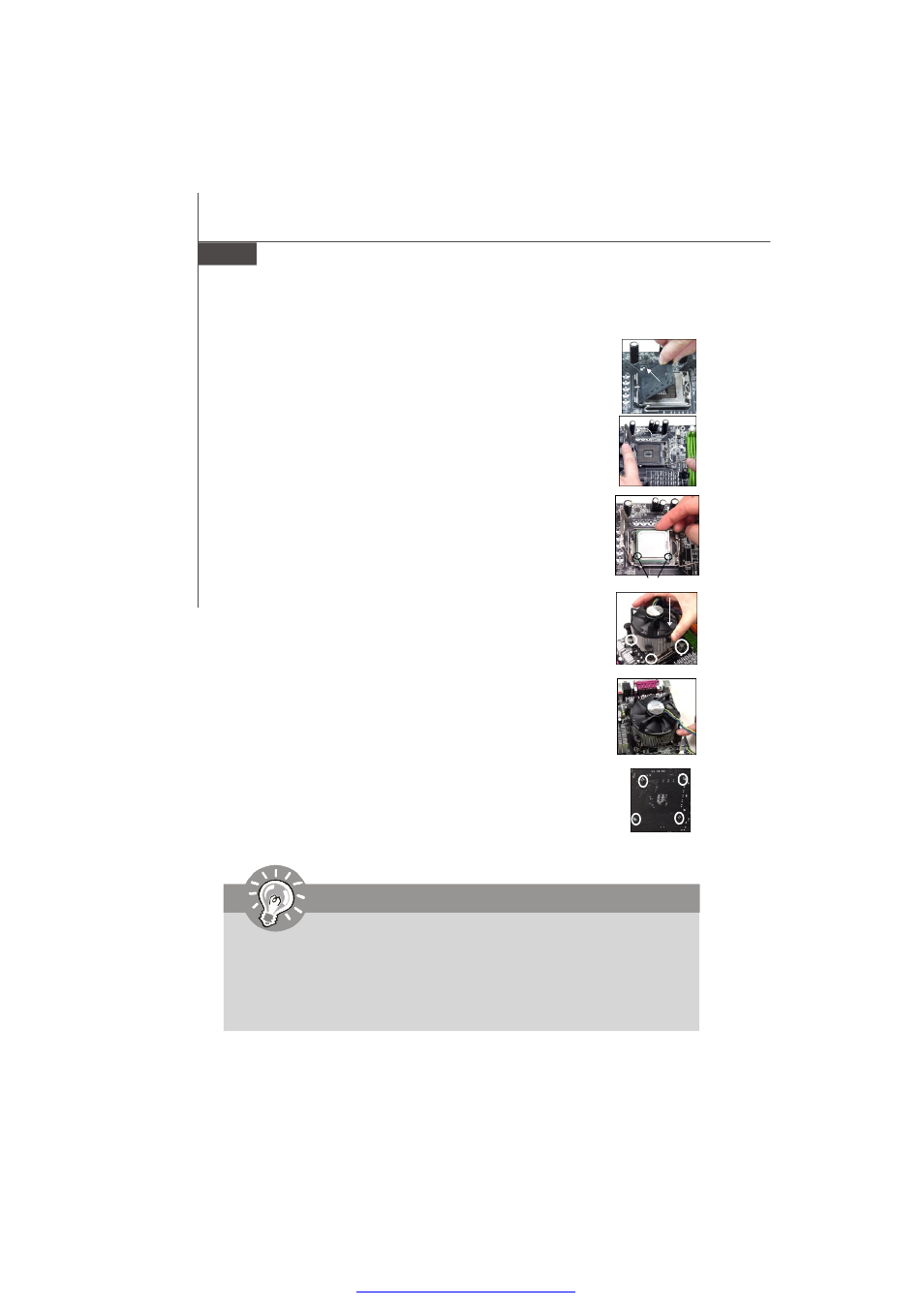

Установка процессора и вентилятора для Socket 775
1.
Разъем процес сора закрыт плас тиковой крышкой, которая
защищает контакты разъема от повреждений. При отсутствии
процессора, необходимо всегда закрывать разъем пластиковой
крышкой для защиты его контактов.
2.
Снимите крышку, подняв ее с одной стороны.
3.
Откроются контакты разъема.
4.
Потяните за рычаг крепления.
5.
Поднимите рычаг и откройте металлическую крышку для
установки процес сора.
6.
Убедившись в правильной ориентации процессора, положите
процес с ор в разъем. Обрати те внимание, что выемки на
п р о ц е с с о р е д о л ж н ы с о о т в е т с т в о в а т ь в ы с т у п а м н а
процессорном разъеме.
7.
Визуально проверьте правильность установки процессора в
разъем. Если процессор установлен неправильно, то выньте
процесс ор и переустановите.
8.
Опустите мателлическую крышку механизма крепления.
9.
Аккуратно опустите рычаг на крышку механизма крепления и
зафиксируйте его. Для фиксации рычага в механизме крепления
предусмотрен специальный выступ.
10.
Совместите отверстия системной платы с защелками крепления
вентилятора. Прижмите радиатор с вентилятором к процессору
и прос ледите, чтобы четыре защ елки вошли в отверс тия
системной платы.
11.
Нажмите на четыре защ елки и закрепите вентилятор. Затем
поверните фиксаторы защелок (направление поворота указано на
вентиляторе) и закрепите их.
12.
Переверните системную плату и убедитесь, что защелки надежно
удерживают вентилятор.
alignment key
Внимание
1.
Информацию об установленном процессоре смотрите в BIOS.
2.
Если процессор не установлен, всегда закрывайте разъем пластиковой
крышкой для предотвращения поломок и попадания в него грязи и пыли.
3.
Фото системной платы, размещенные в этой части, приведены только
для демонстрации установки вентилятора. Общий вид системной платы
зависит от модели, купленной вами.
