Page 93
93
Înlocuirea injectoarelor
• Scoateţi suporturile pentru vase.
• Scoateţi capacele și coroanele arzătoarelor.
• Cu o cheie tubulară de 7, deșurubaţi și scoateţi
injectoarele (Fig. 7) și înlocuiţi-le cu cele
necesare pentru tipul de gaz utilizat (vezi tabelul 2).
• Montaţi la loc piesele, urmând aceeași procedură
în ordine inversă.
• Înlocuiţi eticheta cu datele tehnice (aflată lângă ţeava
de alimentare cu gaz) cu cea corespunzătoare pentru
noul tip de gaz. Această etichetă se găsește în pachetul
cu injectoare, livrat împreună cu aparatul.
Dacă presiunea de alimentare a gazului este diferită sau e
variabilă faţă de presiunea necesară, trebuie să se monteze
un regulator de presiune adecvat pe ţeava de alimentare cu
gaz, în conformitate cu reglementările în vigoare.
Reglarea nivelului minim
Pentru a regla nivelul minim al arzătoarelor, procedaţi după
cum urmează:
•
Aprindeţi arzătorul.
•
Rotiţi butonul pe poziţia de minim.
•
Scoateţi butonul.
•
Cu ajutorul unei șurubelniţe subţiri, reglaţi șurubul de
by-pass (vezi Fig. 8). Dacă se trece de la gaz natural la
gaz lichid, înșurubaţi până la capăt în sens orar șurubul,
până când se obţine o flacără mică, regulată. Dacă se
trece de la gaz lichid la gaz natural, deșurubaţi cu aprox.
1/4 tur șurubul by-pass-ului, până când se obţine o
flacără mică, regulată.
•
În final asiguraţi-vă că flacăra nu se stinge când
rotiţi brusc butonul de la poziţia de maxim la poziţia de
minim.
Această procedură este ușor de executat, oricum ar fi fost
poziţionată sau montată plita în suprafaţa de lucru.

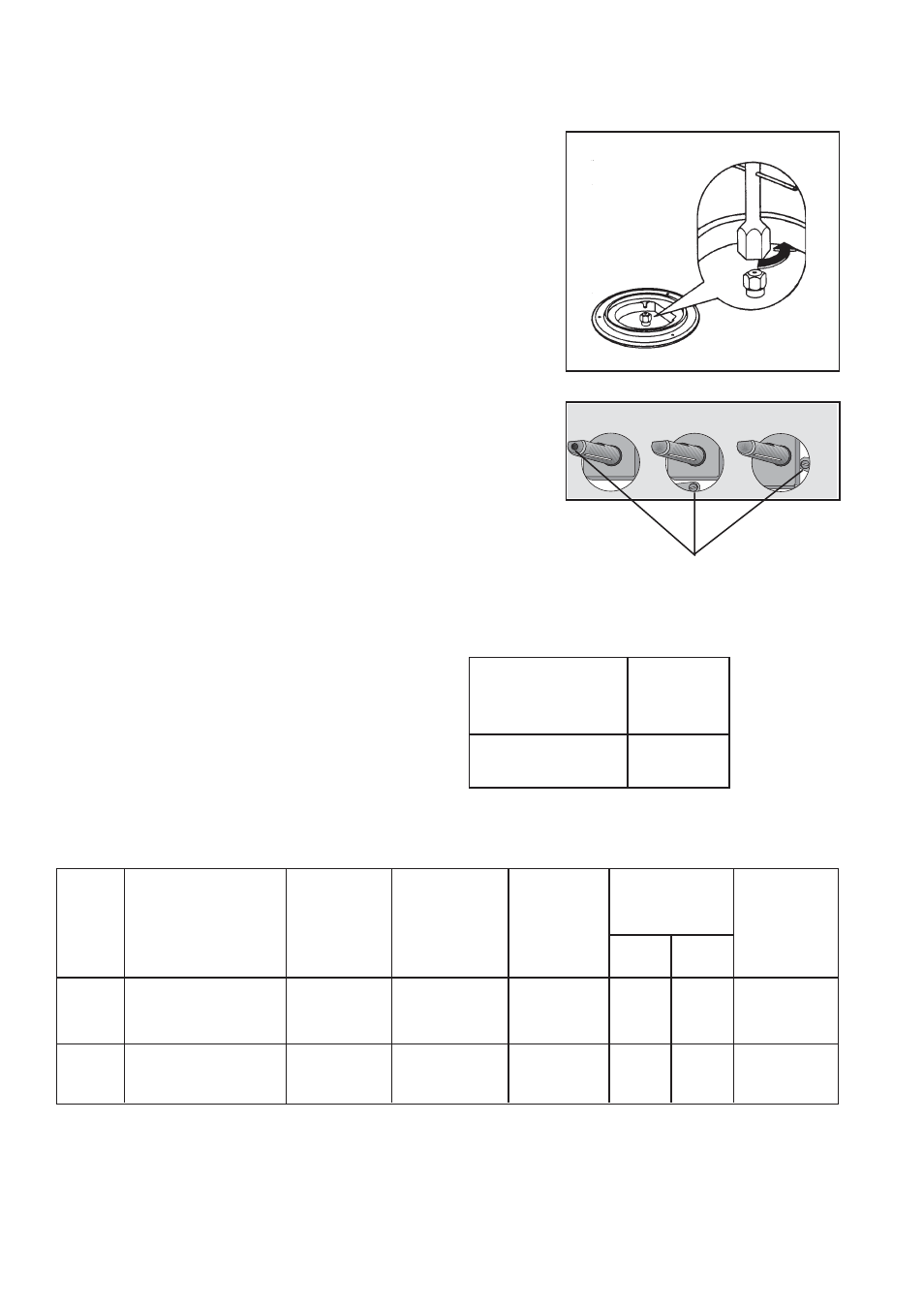

Fig. 7
Arzător
Ø by-pass
în 1/100
de mm.
Rapid
42
Auxiliar
28
Tabelul 1 : Diametre by-pass
Tabelul 2 : injectoare
Fig. 8
Adaptarea la diferitele tipuri de gaz
Șuruburi by-pass
TIP
TIP DE
MARCAJE
PUTERE
PUTERE
PUTERE
PRESIUNE
DE GAZ
ARZĂTOARE
INJECTOARE
INTRARE
REDUSĂ
NOMINALĂ
NOMINALĂ
1/100 mm
NOMINALĂ
kW
mbar
KW
m
3
/h
g/h
Rapid
119
3,0
0,75
0,286
-
20
Auxiliar
70
1,0
0,33
0,095
-
Rapid
86
2,8
0,75
-
202
28-30/37
Auxiliar
50
1,0
0,33
-
72
GAZ
NATURAL
GAZ LICHID
!
!
!
!
!
!
!
!
!
!
