12
Empotrado en los muebles de cocina
Estas encimeras están diseñadas para empotrar en
muebles de cocina con una profundidad comprendida
entro 550 y 600 mm. y adecuadas caracteristicas. Por

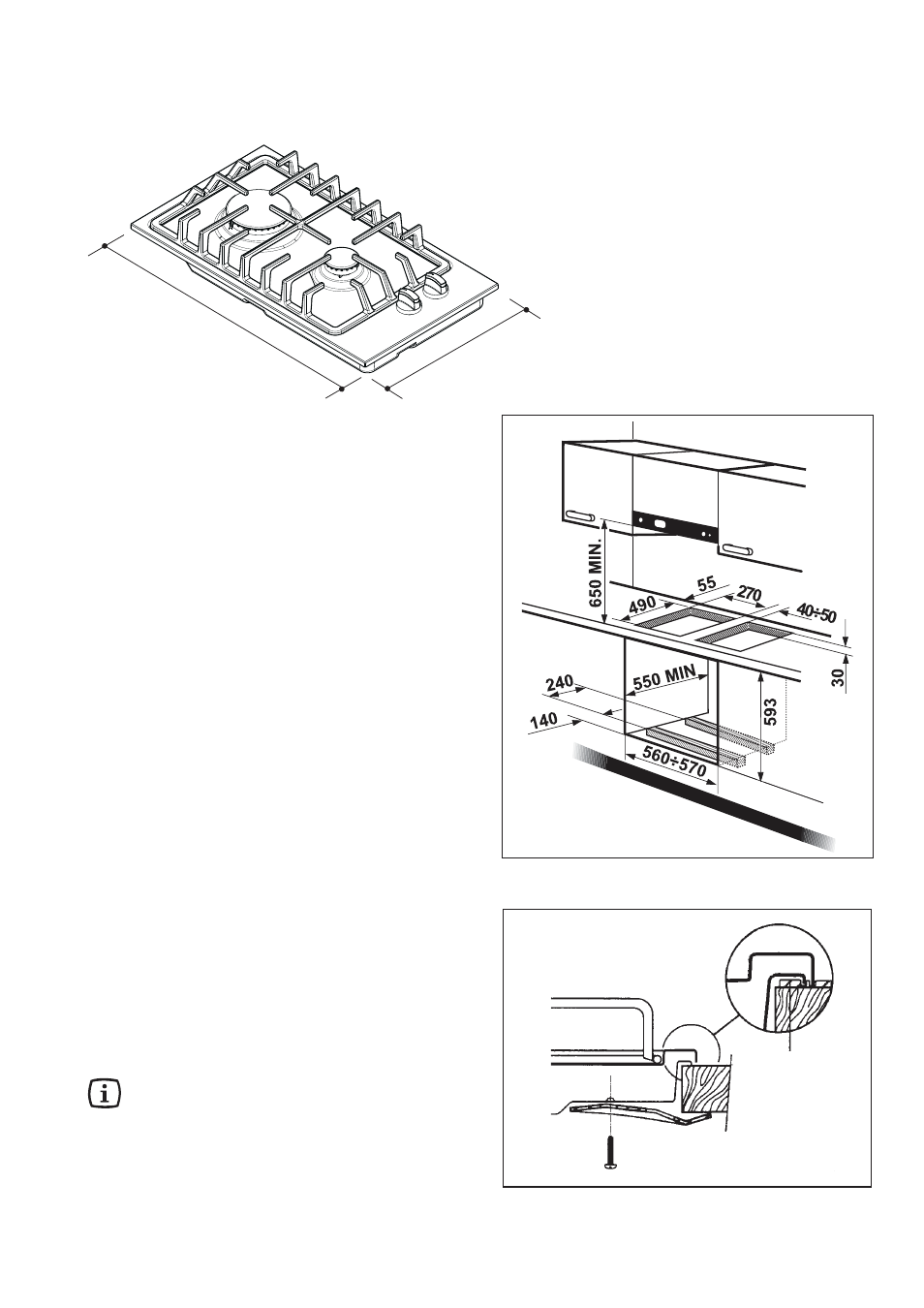

las dimensiones de las encimeras, véase Fig. 9.
Estas encimeras están diseñadas para empotrar entre
unidades cuyas superficies laterales no deben superar
la altura del plano de cocción.
La existencia de una pared lateral derecha o izquierda,
cuya altura supera la altura de la encimera, debe estar
a 100 mm. mínimo de la abertura para empotrar.
Muebles colgantes o campanas de aspiración deberan
ser instaladas a 650 mm. mímino de la encimera
Colocación y montaje
Las encimeras se pueden montar en un mueble con la
abertura para ompotrar según la Fig. 10.
Las operaciones de instalacion al mueble deben ser
realizadas como se describe seguidamente:
1. Colocar sobre los bordes del hueco la
guarnición sellante que se entrega en dotación
con el aparato, cuidando que los extremos se
unan sin montarse.
2. Acercar la encimera al hueco, centrándola en él.
3. Fixar la encimera con las escuadras (Fig. 11).
El borde de la encimera realiza un doble laberinto de
retención, que ofrece una absoluta garantía contra la
filtración de líquidos.
Para combinar varias encimeras de 30 cm en
lo mismo hueco, un kit con una esquadra de
suporto y guarnición está a disposición en
nostros Centros Autorizados de Servicio
Técnico. Las instrucciones de montaje se
suministran con el kit.
Las dimensiones estan indicadas en milimetros
! ! ! ! !
Fig. 11
a
Fig. 10
290
510
Fig. 9
