52

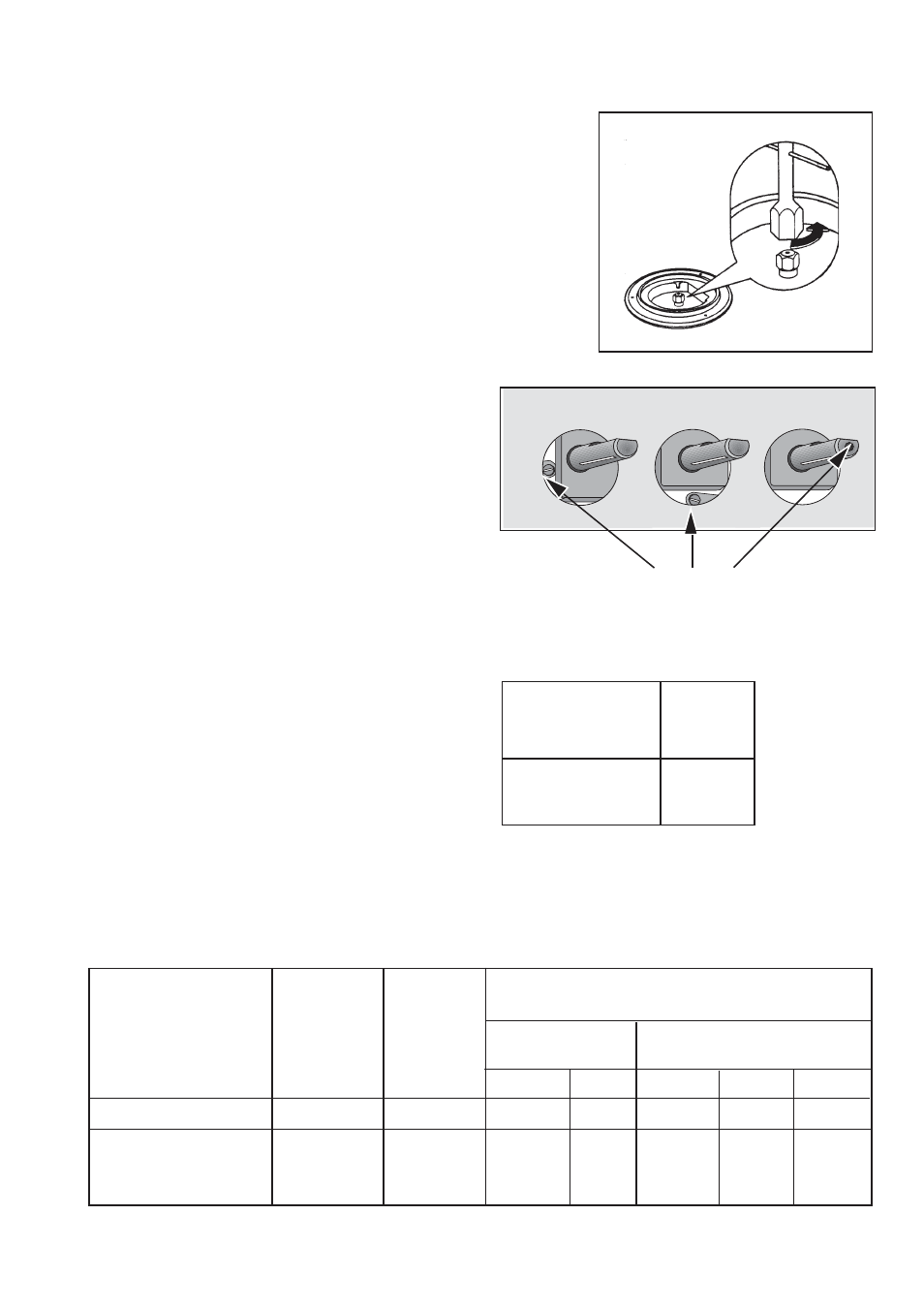

Poltinten suutinten vaihtaminen
1. Irrota keittoastian kannattimet.
2. Irrota polttimen suojus ja kruunu.
3. Kierrä ruuviavaimella 7 irti ja poista suuttimet (kuva 7) ja
korvaa ne kaasutyypin mukaisilla suuttimilla (katso
taulukko 2).
4. Kokoa osat päinvastaisessa järjestyksessä.
5. Vaihda arvokilpi (lähellä kaasunsyöttöputkea) uuden
kaasutyypin mukaiseksi. Arvokilpi on laitteen mukana
toimitettujen suutinten pakkauksessa.
Jos syötettävän kaasun paine on eri kuin vaadittava
paine tai se vaihtelee, kaasunsyöttöputkeen on
asennettava paineensäädin voimassa olevien
määräysten mukaisesti.
Eri kaasutyyppien edellyttämät toimenpiteet
Kuva 7 FO 0392
Vähimmäistason säätäminen
Jos haluat säätää poltinten vähimmäistasoa, toimi
seuraavasti:
1. Sytytä poltin.
2. Käännä kytkin minimiasentoon.
3. Irrota kytkin.
4. Säädä ohitusruuvia ohuella ruuvitaltalla (katso kuva 8).
Jos haluat valita nestekaasun sijasta maakaasun,
löysennä ohitusruuvia noin 3/4 kierrosta. Jos haluat
valita maakaasun sijasta nestekaasun, kiristä ruuvi
tiiviisti paikalleen myötäpäivään kiertämällä. Tarkista
molemmissa tapauksissa, että polttimen koko kruunuun
tulee tasainen liekki.
5. Tarkista lopuksi, että liekki ei sammu, kun käännät
kytkimen nopeasti maksimiasennosta minimiasentoon.
Tämä toimenpide on helppo suorittaa, vaikka keittotaso
olisi sisäänrakennettu työtasoon.
POLTIN NORMAALI ALHAINEN NORMAALI
TEHO TEHO TEHO
kW kW MAAKAASU NESTEKAASU
20 mbar 28-30/37 mbar
suut. 1/100 m 3 /h suut. 1/100 g/h - G30 g/h - G31
Lisäpoltin (pieni) 1,0 0,33 70 0,095 50 72 71
Maakaasu:
Pikapoltin (iso) 3,0 0,75 119 0,286 86 202 200
Nestekaasu: 2,8
Poltin Ø Ohituslinja,
1/100
mm
Lisäpoltin 28
Pikapoltin 42
Taulukko 1: Ohituslinjojen läpimitat
Taulukko 2: suuttimet
Kuva 8
Ohitusruuvi
