41

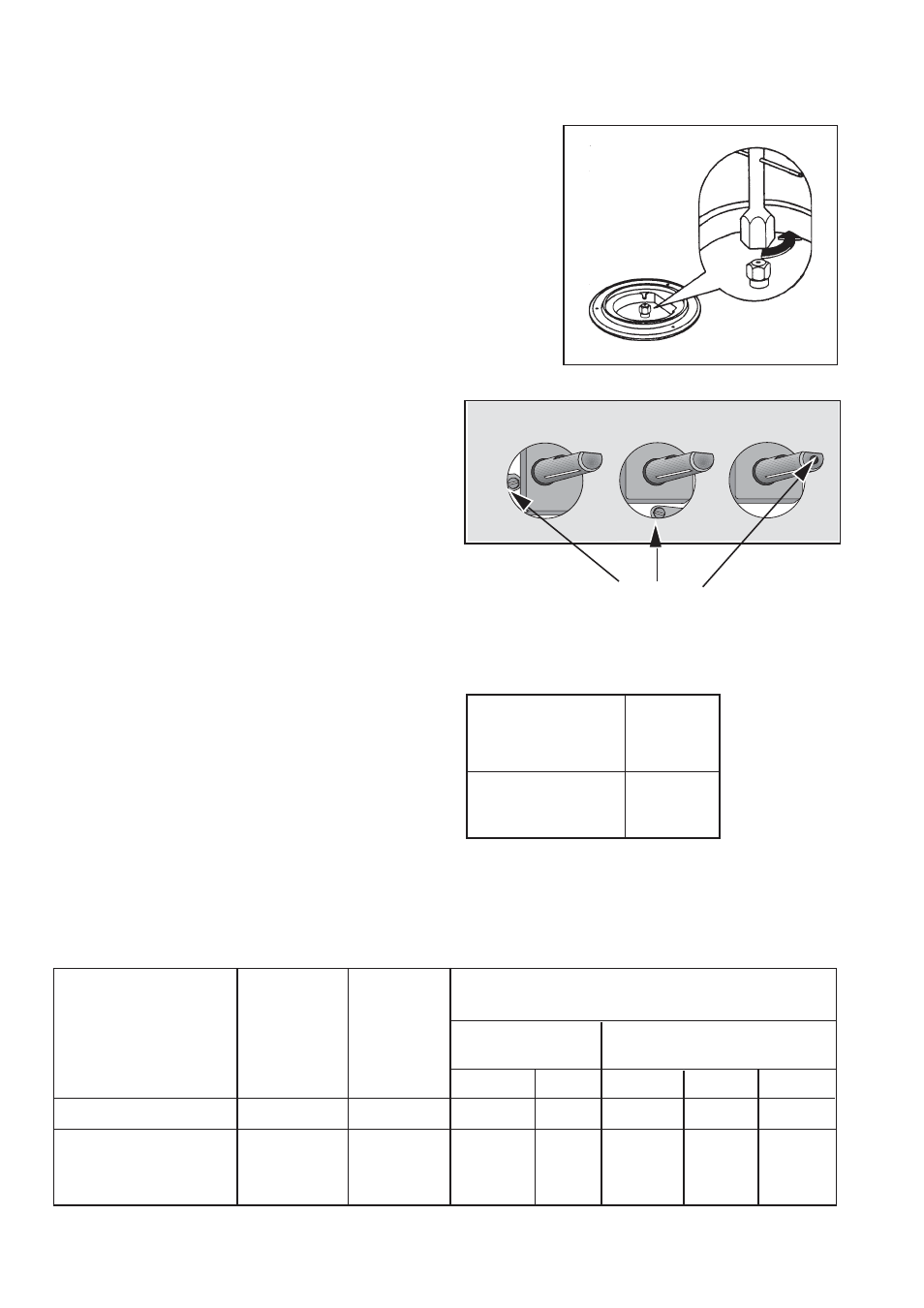

Byte av brännarinjektorer
1. Ta bort kastrullstöden.
2. Ta bort brännarnas lock och ringar.
3. Skruva loss och ta bort injektorerna med hjälp av en 7
mm muffskruvnyckel (se figur 7). Byt sedan ut dem
mot injektorer som krävs för den nya gastypen (se
tabell 2).
4. Sätt tillbaka alla delar genom att följa anvisningarna i
omvänd ordning.
5. Byt ut gastypetiketten (sitter nära anslutningen till
gasbehållaren) mot en etikett som anger den nya
gastypen. Du finner denna etikett i förpackningen till
injektorerna som medföljer apparaten.
Om gasmatningstrycket skiljer sig från det erforderliga
trycket måste en lämplig tryckregulator installeras på
matarledningen enligt gällande bestämmelser.
Anpassning för olika gastyper
Figur 7
Justering av MIN-nivå
Justera brännarnas lägsta nivå på följande sätt:
1. Tänd brännaren.
2. Vrid vredet till MIN-läget.
3. Avlägsna vredet.
4. Justera shuntskruven med en tunn skruvmejsel
(se figur 8). Om du byter från LPG till naturgas,
lossa shuntskruven cirka 3/4 varv. Om du byter
från naturgas till LPG, dra åt skruven helt medurs.
Kontrollera att en liten och jämn låga erhålls runt
hela brännarringen.
5. Kontrollera slutligen att lågan inte släcks när du
snabbt vrider vredet från MAX- till MIN-läget.
Denna procedur är enkel att utföra när hällen har
positionerats eller byggts in i arbetsbänken.
BRÄNNARE NORMAL REDUCERAD NORMAL
EFFEKT EFFEKT EFFEKT
kW kW NATURGAS LPG
20 mbar 28-30/37 mbar
inj. 1/100 m 3 /h inj. 1/100 g/h - G30 g/h - G31
Liten brännare 1,0 0,33 70 0,095 50 72 71
Naturgas:
Stor brännare 3,0 0,75 119 0,286 86 202 200
LPG: 2,8
Brännare Ø Shunt
i 1/100
mm.
Liten brännare 28
Stor brännare 42
Tabell 1: Shuntdiametrar
Tabell 2: Injektorer
Figur 8
Shuntskruv
