65
Quote espresse in millimetri
Questo piano è previsti per l’inserimento in mobili com-
ponibili da cucina aventi una profondità compresa tra 550
mm. e 600 mm. e opportune caratteristiche.
Le dimensioni del piano sono indicate nelle figure 11.
L'incasso nei mobili componibili
A = Bruciatore ausiliario
R = Bruciatore rapido

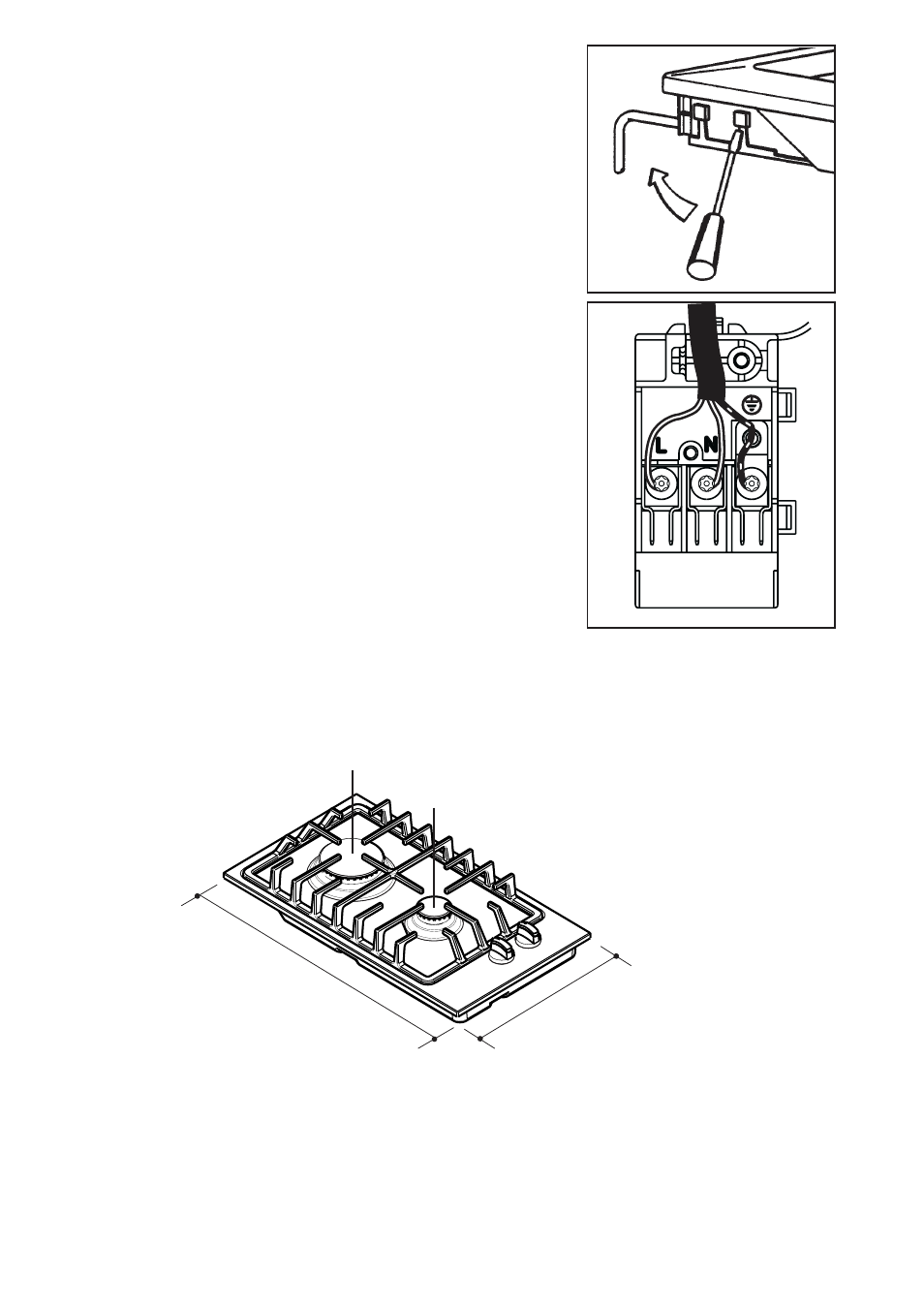

Per aprire il coperchio morsettiera e accedere ai morsetti
di collegamento, procedete come segue:
- inserite la punta a taglio di un cacciavite nelle spor-
genze poste sul lato in vista della morsettiera;
- premete leggermente e fate leva verso l’alto (Fig. 9).
Fig. 11
290
510
R
A
Fig. 9
Fig. 10
