OM-230 009 Page 40
See Table 11-1 For
Drive Roll & Wire Guide Kits
.
Hardware is common and
not available unless listed.
803 790-A
20
11
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
1
2
3
4
5
6
22
21
19
18
17
16
15
14
19
13
12
11
9
10
8 7
6
5
4
3
2
1

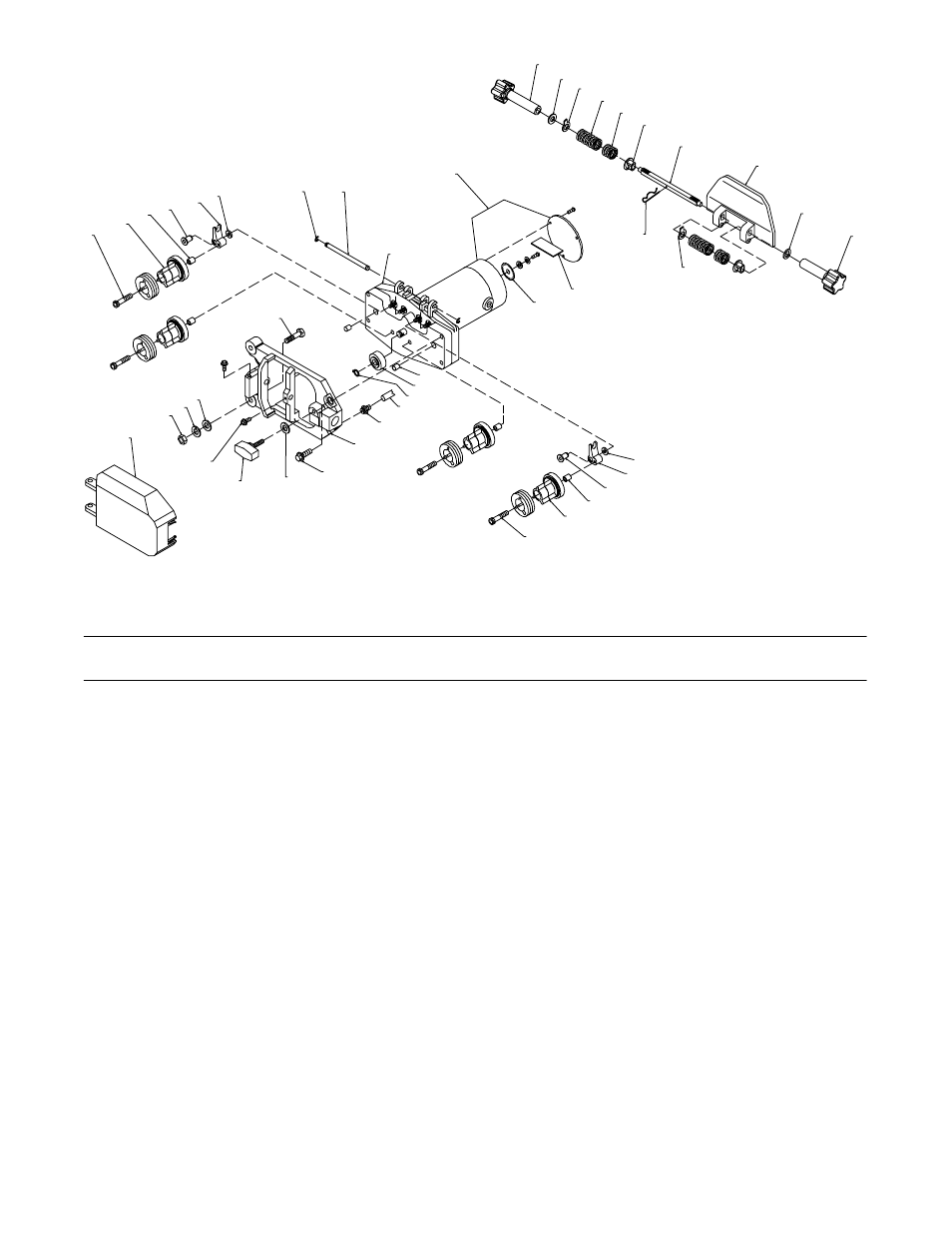

Figure 11-3. Drive Assembly, Wire
Quantity Description
Part
No.
Dia.
Mkgs.
Item
No.
Figure 11-3. Drive Assembly, Wire (Figure 11-1 Item 4)
1 010 668 Screw, Cap Stl Sch .250-20 X 1.500 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 172 075 Carrier, Drive Roll W/Components 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 149 962 Spacer, Carrier Drive Roll 4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 149 486 Pin, Rotation Arm Rocker 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 132 750 Arm, Pressure 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 150 520 Spacer, Flat Stl .257 Id X .619 Od X .105 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 133 493 Ring, Retaining Ext .250 Shaft X .025Thk 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 133 350 Pin, Hinge 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 M1,101 201 230 Motor, Gear 1/8hp 24VDC Standard Speed 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
153 491 Kit, Brush Replacement (Includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
153 492 Cap, Brush 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
*153 493 Brush, Carbon 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
184 136 Kit, Brush Holder Replacement 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 155 098 Kit, Cover Motor Gearbox (Includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
153 550 Cover, Motor Gearbox (Includes) 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
155 099 Gasket, Cover 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
155 100 Screw, Cover 5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
154 031 Spacer, Locating 2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
133 493 Ring, Rtng Ext .250 Shaft Grv X .025Thk 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
