McCulloch MT3310 - Manual (Page 20)

20 19
E
N
G
L
I
S
H

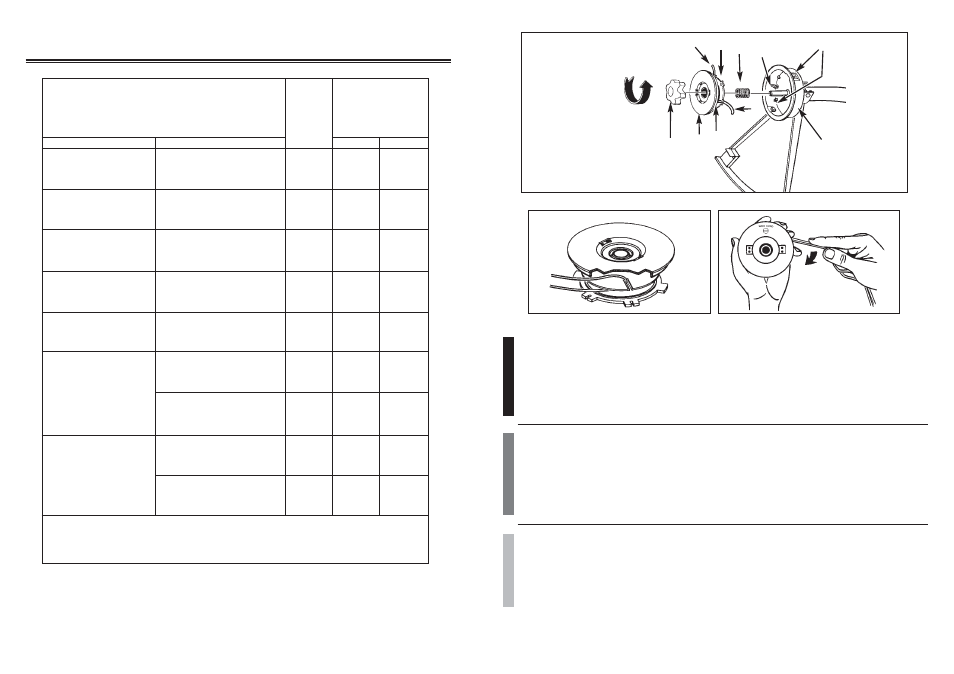

8-1. REPLACING CUTTER LINE
1. Turn knob (A) COUNTERCLOCKWISE and remove (Figure 8-1A).
2. Remove spool (B) and spring (C) from spindle (D).
3. Remove any remaining cutter line (H).
4. Double a 14' (4.3m) length of .095 or .080" (.24 or .20cm) cutter line. Place the looped center in one of the slots
(G) of the spool divider (Figure 8-1B).
5. Wind cutter line clockwise as shown in illustration (Figure 8-1C), keeping tension, with each half separated by the
spool divider. Wind to within 6" (15cm) of the ends.
F
R
A
N
C
A
I
S
8-1. REMPLACEMENT DU FIL DE COUPE
1. Tourner le bouton (A) VERS LA GAUCHE et le retirer (Figure 8-1A).
2. Retirer la bobine (B) et le ressort (C) de l’axe (D).
3. Retirer le restant de fil (H).
4. Doubler une longueur de 4,3m (14') de fil de coupe de 0,24 ou 0,20cm (0,095” ou 0,080"). Glisser le centre bouclé
dans une des encoches du séparateur de bobine (Figure 8-1B).
5. Enrouler comme illustre (Figure 8-1C), en tenant tendu, chaque moitié étant séparée par le séparateur de bobine.
Enrouler jusqu’à 15cm (6") des extrémités.
E
S
P
A
Ñ
O
L
8-1. REEMPLAZO DE LA LINEA DE LA CORTADORA
1. Girar la perilla (A) en sentido CONTRARIO DE LAS MANECILLAS DEL RELOJ y sacarla (Figura 8-1A).
2. Retire el carrete (B) y el resorte (C) del huso (D).
3. Quitar la línea restante de la cortadora (H).
4. Doblar 4.3m (14') de longitud de la línea de la cortadora de .24 ó .20cm (.095” ó .080"). Coloque el centro de lazo
en una ranuras (G) del separador del carrete (Figura 8-1B).
5. Enrolle en dirección de las como se mustra en la ilustración (Figura 8-1C), y manteniendo la tensión, con cada
una de las mitades separada por el separador del carrete. Enrolle unas 15cm (6”) de los extremos.
8 - MAINTENANCE INSTRUCTIONS - ENTRETIEN
INSTRUCCIONES DE MANTENIMIENTO
MAINTENANCE CHECKLIST
LISTES DES VERIFICATIONS D’ENTRETIEN
LISTA DE VERIFICACION DEL MANTENIMIENTO
EACH USE
CHAQUE
USAGE
CADA USO
HOURS OF
OPERATION
HEURES
D’OPERATION
HORAS DE OPERACION
ITEM / PIECE / PARTE ACTION / ACTION / ACCION 10 20
SCREWS / NUTS / BOLTS
VIS / ECROUS / BOULONS
TORNILLOS / TUERCAS / PERNOS
AIR FILTER
FILTRE A AIR
FILTRO DE AIRE
FUEL FILTER
FILTRE ESSENCE
FILTRO DEL COMBUSTIBLE
SPARK PLUG
BOUGIE
BUJIA DE ENCENDIDO
SPARK ARRESTER SCREEN
ECRAN PARE-ETINCELLES
PANTALLA DEL PARACHISPAS
F UEL HOSES
DURITS D’ESSENCE
MANGUERAS DE COMBUSTIBLE
INSPECT / TIGHTEN
INSPECTER / RESSERRER
INSPECCIONAR / APRETAR
CLEAN OR REPLACE
NETTOYER OU REMPLACER
LIMPIAR O REEMPLAZAR
REPLACE
REMPLACER
REEMPLAZAR
CLEAN / ADJUST / REPLACE
NETTOYER / REGLER / REMPLACER
LIMPIAR / AJUSTAR / REEMPLAZAR
INSPECT
INSPECTER
INSPECCIONAR
*REPLACE AS REQUIRED
*REMPLACER SUIVANT LES BESOINS
*REEMPLAZAR SEGUN SE REQUIERA
✔
✔
✔
✔
✔
✔
✔
*Recommended for Maintenance by a McCulloch Authorized Service Center Technician using genuine McCulloch replacement parts.
*Il est recommandé de confier ces opérations d’entretien au technicien d’un centre de réparation agréé McCulloch qui utilisera
* de pièces de rechange d’origine McCulloch.
*Es recomendable que el mantenimiento sea proporcionado por un técnico del Centro de Servicio Autorizado McCulloch, emplando
* partes de reemplazo genuinas de McCulloch
CLEAN OR REPLACE
NETTOYER OU REMPLACER
LIMPIAR O REEMPLAZAR
STRINGHEAD
TETE DE COUPE
CABEZA DE HILO
INSPECT
INSPECTER
INSPECCIONAR
*REPLACE AS REQUIRED
*REMPLACER SUIVANT LES BESOINS
*REEMPLAZAR SEGUN SE REQUIERA
A. KNOB
B. SPOOL
C. SPRING
D. SPINDLE
E. HOUSING
F. SLOTS
G. EYELETS
H. CUTTER LINE
A. BOUTON
B. BOBINE
C. RESSORT
D. AXE
E FAISANT
F. ENCOCHES
G. OEILLETS
H, FILE DE COUPE
A. CAJA MIENTRAS
B. OROFICIO
C. OJILLOS
D. HUSO
E. PERILLA
F. CARRETE
G. RESORTE
H. LINEA DE LA
CORTADORA
8-1A
8-1B 8-1C
A B
C D
E
F
F G H
H
