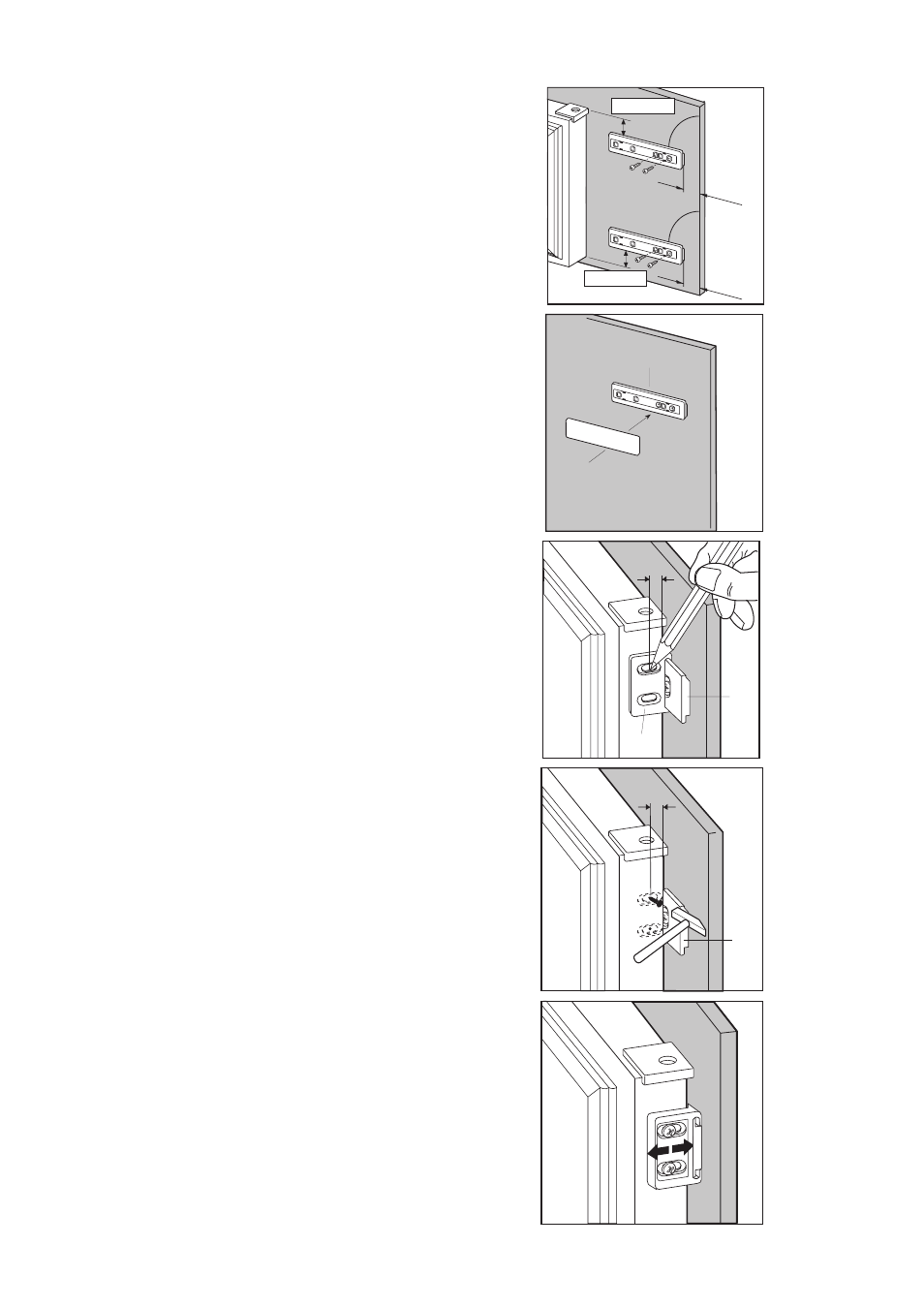

Приложите направляющую (Ha) к внутренней
стороне дверцы кухонного шкафа сверху и
снизу, как показано на рисунке, и отметьте
положение наружных отверстий. Просверлив
отверстия, прикрепите направляющую с
помощью прилагаемых винтов.

21 mm

ca. 50 mm

90°

ca. 50 mm

PR33

Установите крышку (Hc) на направляющую (Ha)
так, чтобы она, защелкнувшись, стала на место.

PR167

8mm

PR168

Откройте дверцу прибора и дверцу кухонного
шкафа под углом 90°. Вставьте маленькую
планку (Hb) в направляющую (Ha).

Совместите вплотную друг с другом дверцу
прибора и дверцу кухонного шкафа и отметьте
места под отверстия, как показано на рисунке.

Снова установите маленькую планку на
направляющую и прикрепите ее прилагаемыми
винтами.

Если потребуется отрегулировать дверцу
кухонного шкафа, выполните ее с помощью
люфта пазов.

По окончании операции необходимо проверить,
чтобы дверца кухонного шкафа хорошо
закрывалась.

Снимите кронштейны и отметьте расстояние 8
мм от внешнего края дверцы для гвоздя (K).
