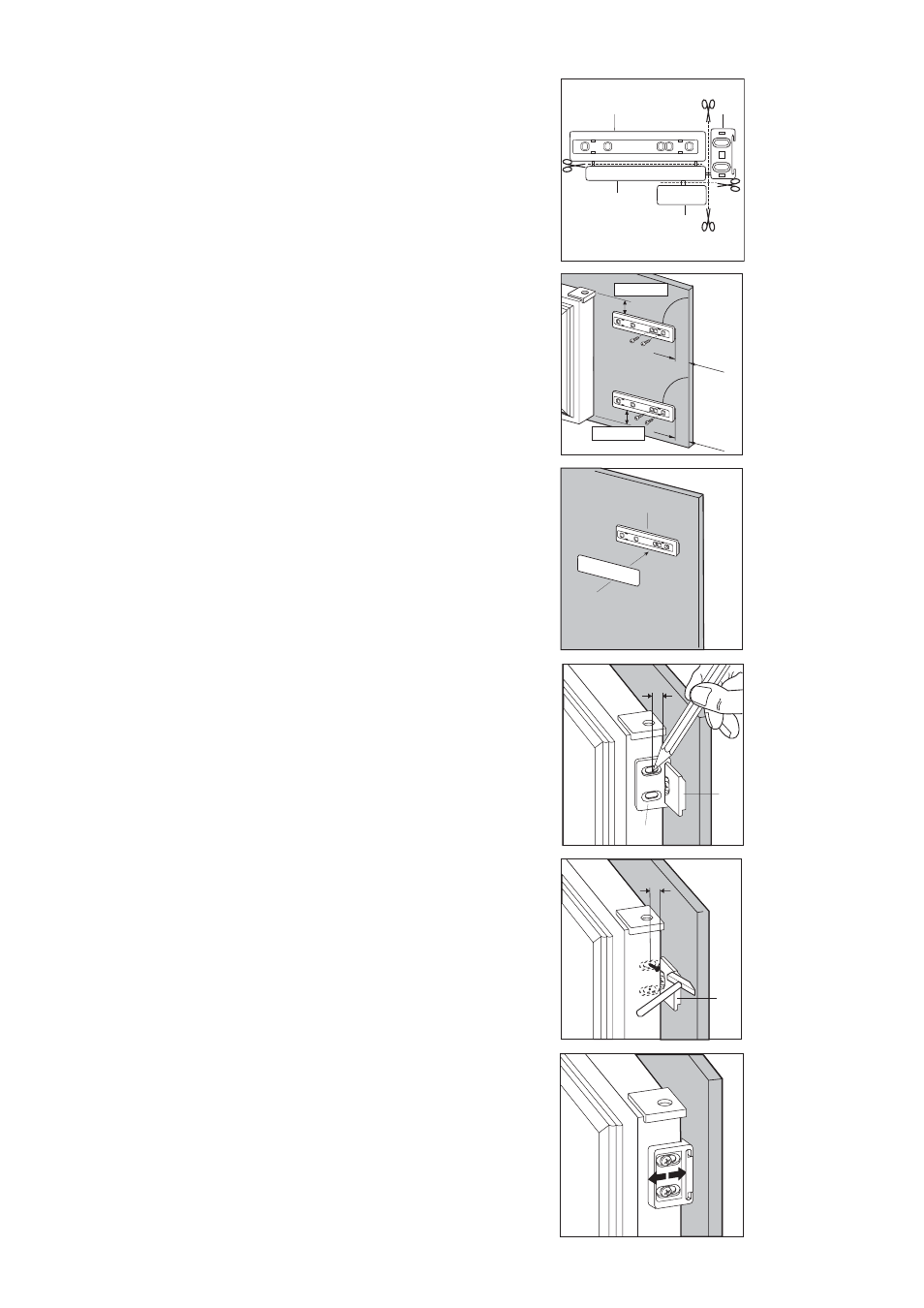

Appoggiare la guida (Ha) sulla parte interna della
porta del mobile sopra e sotto come indicato in
figura e segnare la posizione dei fori esterni. Dopo
aver preparato i fori fissare la guida con le viti in
dotazione.

Inserire a scatto il coperchietto (Hc) sulla guida (Ha)

Aprire la porta dell’apparecchiatura e quella del
mobile a 90° ca. Inserire la squadretta (Hb) nella
guida (Ha). Tenere insieme la porta
dell’apparecchiatura e quella del mobile e segnare i
fori come indicato in figura.

Togliere le squadrette e segnare a 8 mm dal bordo
esterno della porta con il chiodo (K).

Separare i pezzi Ha, Hb, Hc, Hd come da figura

PR266

21 mm

ca. 50 mm

PR33

PR167

8mm

Posizionare nuovamente la squadretta sopra le
guida e fissare con le viti in dotazione.

Per l’eventuale operazione di allineamento della
porta del mobile, utilizzare il gioco dei fori asolati.

Al termine delle operazioni è necessario controllare
l’esatta chiusura della porta dell’apparecchiatura.

PR168
