62
PR01
540
50
3
2 1

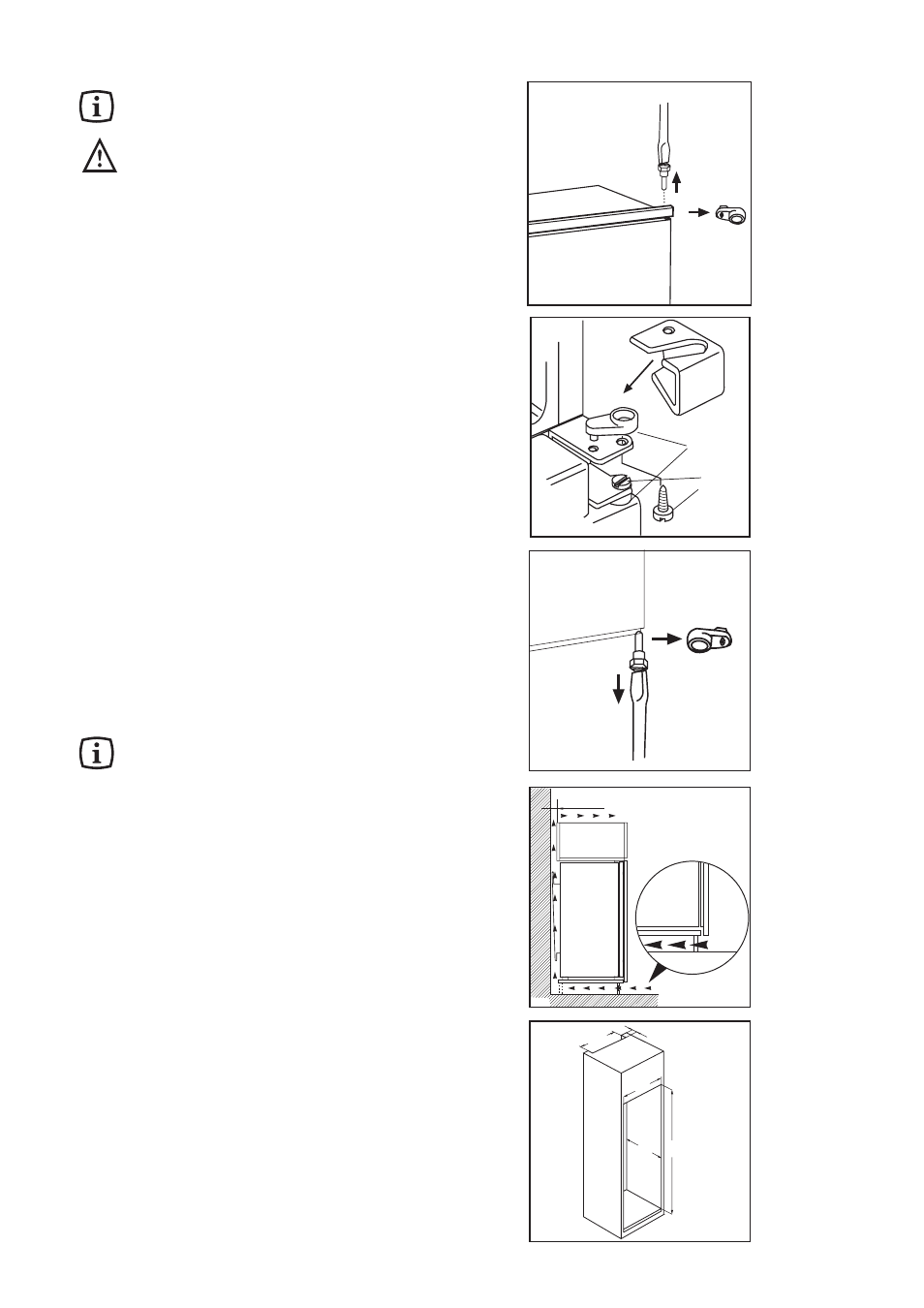

Reversibilità delle porte
50 mm
min.
cm
2 200
200 cm 2
min.
D567
Istruzioni per l’incasso
integrale
Dimensioni del vano
Altezza (1) 1780 mm
Profondità (2) 550 mm
Larghezza (3) 560 mm
Per motivi si sicurezza la ventilazione deve essere
come indicato in figura.
Attenzione: mantenere le aperture per la
ventilazione libere da ogni ostruzione.
Inoltre é necessario che la nicchia sia provvista di
un camino d’areazione con le seguenti misure:
profondità: 50 mm
larghezza: 540 mm
B
C
A
L'apparecchiatura viene fornita con
apertura delle porte verso destra o verso
sinistra . Per avere l'apertura delle porte
nel lato opposto eseguire le seguenti
operazioni prima di effettuare
l'installazione.
1. Svitare il perno superiore e togliere il distanziale
2. Togliere la porta superiore
3. Svitare i perni (B) e i distanziali (C) e rimontarli
sulla cerniera intermedia della parte opposta.
Applicare il copricerniera (A).
4. Reinserire la porta superiore e riavvitare il perno
superiore e il distanziale nella parte opposta.
5. Svitare il perno inferiore e togliere il distanziale;
rimontarli nella parte opposta.
