3 - INSTRUCTIONS POUR MONTAGE
3-1. INTRODUCTION
Cet appareil est conçu pour un usage occasionnel par des
propriétaires de maison; il ne peut être utilisé pour des
travaux commerciaux ou de longues durées.
Vous pouvez utiliser votre nouvelle tronçonneuse pour une
variété de projets tels que couper du bois, faire des piquets
de clôture, abattre des arbustres, ébrancher et tailler des
arbres au niveau du sol et faire de légers travaux de char-
pentier. Avec votre tronçonneuse, couper uniquement du
bois ou des produits en bois.
3-2. DEBALLAGE
1. Oter tout du carton d’emballage.
2. Vérifier qu’aucune pièce n’a été endommagée pendant
le transport Pour tout problème ou si une pièce
manque, veuillez en informer immédiatement le
responsable du magasin où vous avez acheté la
perche élagueuse.
3-3. MONTAGE D’ELEMENTS
Votre nouvelle tronçonneuse, il est nécessaire d’ajuster la
chaîne et de remplir le réservoir d’huile lubrifiante avant
que l’unité soit prête pour l’exécution. Ne pas faire démar-
rer le moteur de la tronçonneuse avant que l’outil ne soit
correctement monté.
Lire toutes les instructions attentivement. Ne pas monter de
chaîne ou guide-chaîne d’une dimension autre que celle
recommandée pour votre modèle.
3-4. CHAINAVION REMPLACEMENT
AVERTISSEMENT
Pour toute manipulation de la chaîne, porter des gants de
protection à cause des tranchants d’attaque affilés.
1. Oter les écrous du guide-chaîne, pousser les
boulons à l’intérieur et faire glisser le support du
pignon vers le bas. (voir fig.3-4A)
2. Oter le guide-chaîne et la chaîne usagés.
3. A l’aide d’un tournevis, tourner la vis de réglage de
la chaîne dans le sens inverse des aiguilles d’une
montre, autant que possible ou jusqu’à ce que le
tenon ne puisse aller plus loin.
4. Passer la chaîne autour du pignon, les tranchants de
la chaîne dans le sens de la rotation.
5. Positionner l’encoche du guide-chaîne sur le goujon
de manière à ce que le tenon puisse pénétrer dans
le trou en bas du guide-chaîne.
6. S’assurer que la chaîne épouse l’encoche du guide-
chaîne. Faire glisser le support du pignon vers le
haut et pousser les boulons à travers le support du
pignon.
7. Serrer les écrous de fixation du guide-chaîne à la
main. (Aller à la section réglage de la tension de la
chaîne)
3-5. REGLAGE DE LA TENSION DE LA
CHAINE
La tension de la chaîne est d’une importance capitale et
doit être contrôlée avant de commencer et pendant tout tra-
vail de coupe. Prendre le temps de faire les réglages
nécessaires à la chaîne de votre tronçonneuse est syn-
onyme de bonne performance et de longévité de votre
outil.
REMARQUE : La tension d’une chaîne neuve doit être
contrôlée fréquemment pendant son rodage, après aussi
peu que cinq coupes. Les intervalles entre réglages s’e-
spaceront rapidement (Figure 3-5A).

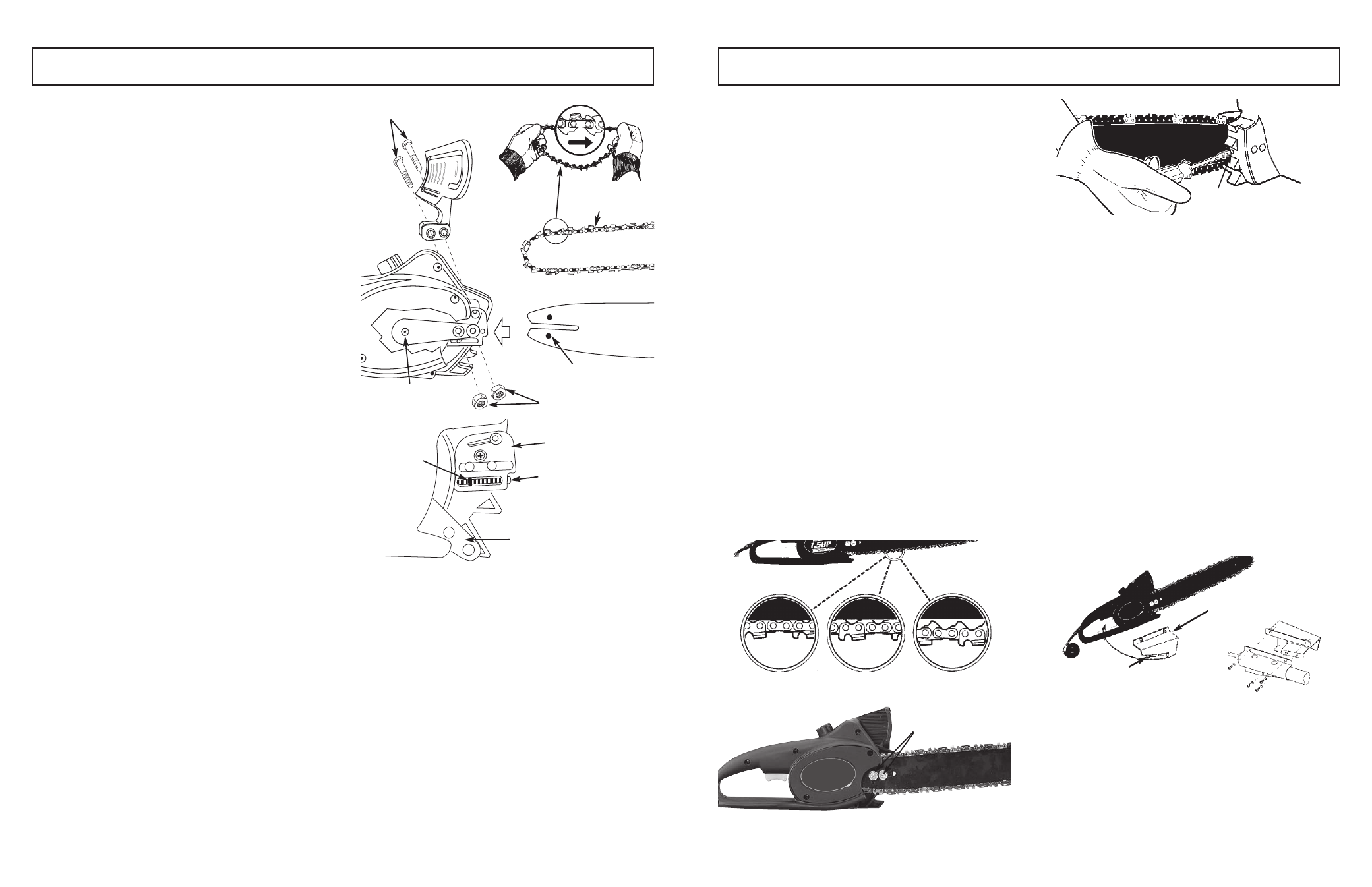

3 - INSTRUCTIONS POUR MONTAGE
3-4A
Boulons du guide-chaîne
Chaîne
Plaque de réglage
Pignon
d’entraînement Ecrous du guide-chaîne
Guide-chaîne
Tenen
Vis de réglage
Support du pignon
Orifice de réglage
ATTENTION
Si un chaîne est TROP TENDUE ou TROP LACHE, le
guide-chaîne et les roulements de vilebrequin s’useront
plus rapidement. Etudier la Figure 3-5A pour tout ren-
seignement concernant la tension appropriée pour moteur
chaud (A) ou froid (B), et comme guide indiquant quand la
chaîne a besoin d’être ajustée (C).
REGLAGE DE LA TENSION DE LA CHAINE :
1. Desserrer les écrous (D) jusqu’à ce qu’ils puissent
être serrés à la main. ( Voir fig. 3-5B)
2. Tenir la tête du guide-chaîne vers le haut et utiliser
un tournevis ou la clé multiple si fournie dans votre
kit d’utilisateur pour tourner la vis de réglage (E) du
guide-chaîne (Fig. 3-5C) dans le sens des aiguilles
d’une montre pour serrer la chaîne. Tourner la vis
DANS LE SENS INVERSE DES AIGUILLES D’UNE
MONTRE DETEND LA CHAINE sur le guide-
chaîne.
3. Après avoir ajusté la chaîne et toujours portant des
gants de protection robustes, tirer la chaîne vers l’a-
vant puis l’arrière, dans un mouvement d’aller retour
le long du guide-chaîne pour s’assurer qu’elle bouge
librement et qu’elle est bien placée sur le pignon. Ne
pas chaîne de mouvement avec les mains nues.
REMARQUE: La chaîne est trop tendue s’il est difficile de
la faire tourner ou si elle accroche sur le guide-chaîne ; l’a-
juster de la manière suivante : Pour diminuer la tension,
tourner lentement la vis de réglage dans le sens inverse
des aiguilles d’une montre (vers la gauche). Tirer la chaîne
vers l’avant et l’arrière à plusieurs reprises jusqu’à ce
qu’elle bouge librement.
3-6. MONTAGE DE LA PERCHE ELAGUEUSE
1. S’assurer que l’appareil n’est pas branché.
2. Faire glisser les pattes de fixation (A) par-dessus la
poignée de la perche élagueuse, du coté droit (Voir
Fig.3-6A). REMARQUE: la gâchette doit être
enclenchée avant que les pattes de fixation soient
placées sur la poignée. Appuyer sur le bouton de
blocage et enclencher la gâchette. Tout en gardant la
gâchette appuyée, placer la partie du support
gâchette des pattes de fixation sous la gâchette et
faire glisser la fixation sur la poignée de la perche
élagueuse. La patte de fixation maintient la gâchette
dans la position marche (ON).
3. Aligner les orifices des pattes de fixation du tube avec
celles de la poignée. Placer des vis cruciformes avec
rondelles de fixation par les pattes de fixation de la
canne du côté gauche et fileter dans les écrous
soudés sur la fixation de la poignée. Serrer fermement
les vis.
4. Brancher le cordon d’alimentation de la perche
élagueuse dans la prise de l’intérieur de la canne.
