Parte # 4522970 Rev 1 (10/28/09) Página 24

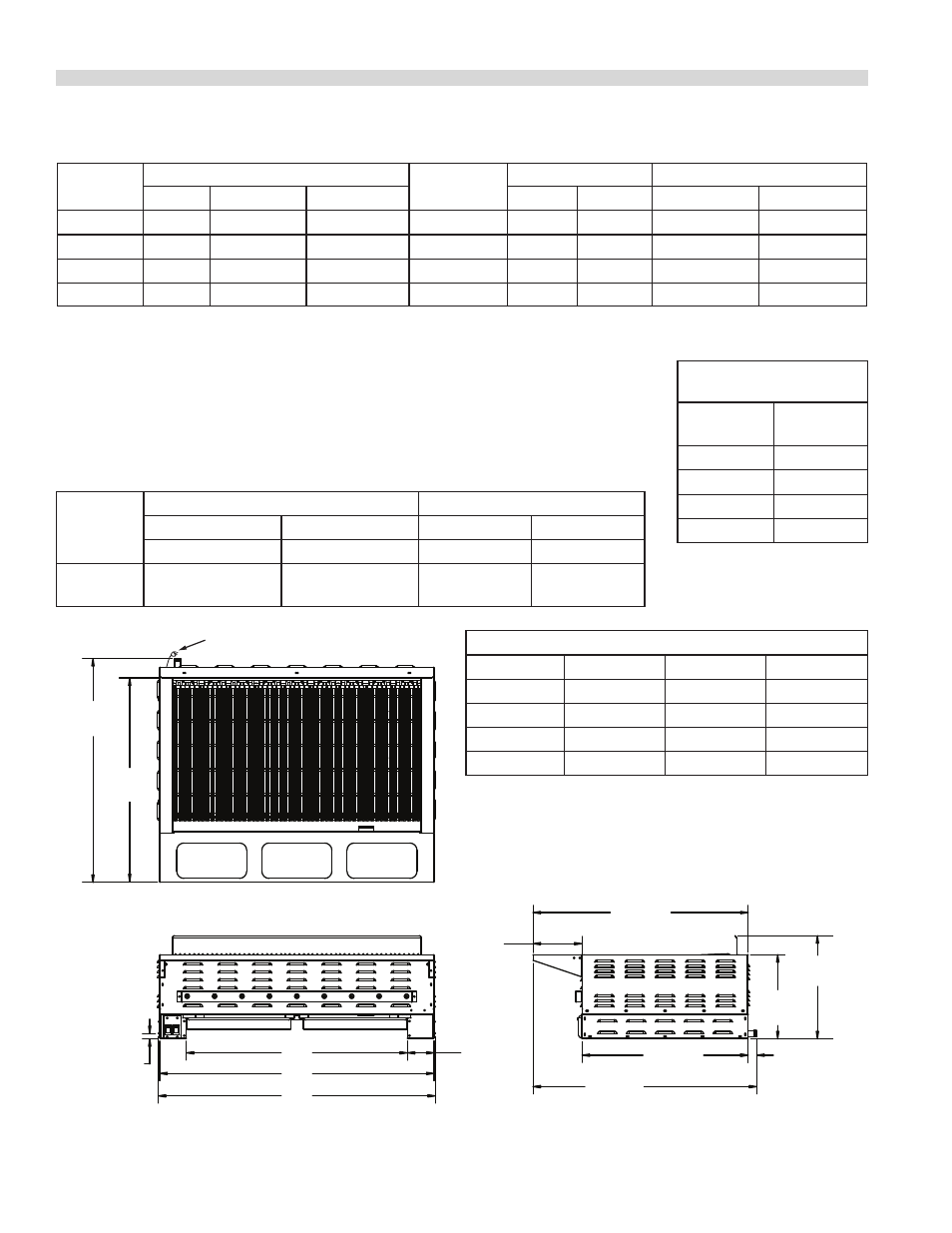

DIMENSIONES Y ESPECIFICACIONES
INFORMACIÓNDE
DESPACHO
MODELO
Peso
Lbs/Kg
HEEE-24CL 338/153
HEEE-36CL 391/177
HEEE-48CL 505/229
HEEE-60CL 620/281
Los productos de Garland/U .S . Range no están aprobados o autorizados para uso
residencial o casero, y han sido concebidos exclusivamente para aplicaciones comerciales .
Garland/U .S . Range no proporcionará servicio, garantía, mantenimiento, o apoyo de
ninguna clase a aplicaciones que no sean comerciales .
Existen muchos códigos locales y es responsabilidad del propietario e instalador el cumplir
con los mismos .
Modelo #
Dimensiones: Pulg. (mm) No de
Quemadores
BTU Total* Gas Broiling Grid: In. (mm)
Ancho Profundidad Altura Natural Propano Ancho Profundidad
HEEE-24CL 24(610) 37-1/4(946) 17-13/16(453) 4 54,000 50,000 20-1/8 (511) 23-1/2(597)
HEEE-36CL 34(864) 37-1/4(946) 17-13/16(453) 6 70,000 72,000 30-1/8(765) 23-1/2(597)
HEEE-48CL 48(1219) 37-1/4(946) 17-13/16(453) 9 105,000 105,000 44-1/8(1121) 23-1/2(597)
HEEE-60CL 58(1473) 37-1/4(946) 17-13/16(453) 11 115,000 138,000 54-1/8(1375) 23-1/2(597)
* Presión de operación del distribuidor según la tabla mostrada abajo
Distribuidor de gas de 3/4” NPT en todos los modelos
38.75"
[978mm]
35.30"
[897mm]
.91"
[23mm]
4.61"
[112mm]
A
B
C
37.25"
[946mm] 8.47"
[215mm]
14.58"
[370mm]
17.84"
[453mm]
1.50"
[38mm]
28.71"
[729mm]
38.75"
[984mm]
CONEXIÓN ELÉCTRICA DE
LA CUERDA
Medidas De Anchura Pulgadas (mm)
MODELO A B C
HEEE-24CL 14 .28 (363) 23 .50 (597) 24 .00 (610)
HEEE-36CL 24 .38 (721) 33 .50 (851) 34 .00 (864)
HEEE-48CL 38 .28 (972) 47 .50 (1206) 48 .00 (1219)
HEEE-60CL 48 .28 (1226) 57 .50 (1460) 58 .00 (1473)
Modelos
Presión De Operación Del Distribuidor Presión Mínima De Suministro
Gas Natural Propano Gas Natural Propano
"CDA(Mbar) "CDA .(Mbar) "CDA .(Mbar) "CDA .(Mbar)
Todos Los
Modelos
4 .0(10) 10 .0(25) 5 .0(12 .5) 11(27 .5)
Eléctrico: 120V, 60 Hz 15 amperios
Suministrado con cordón eléctrico NEMA 5-15 P
NOTE: el diagrama de cableado está ubicado en lado
derecho de la sección de pata del asador .
