FUJITSU C141-E185-01EN MAS3184NC/NP User Manual

Page 65

background image

C141-E185

4-15

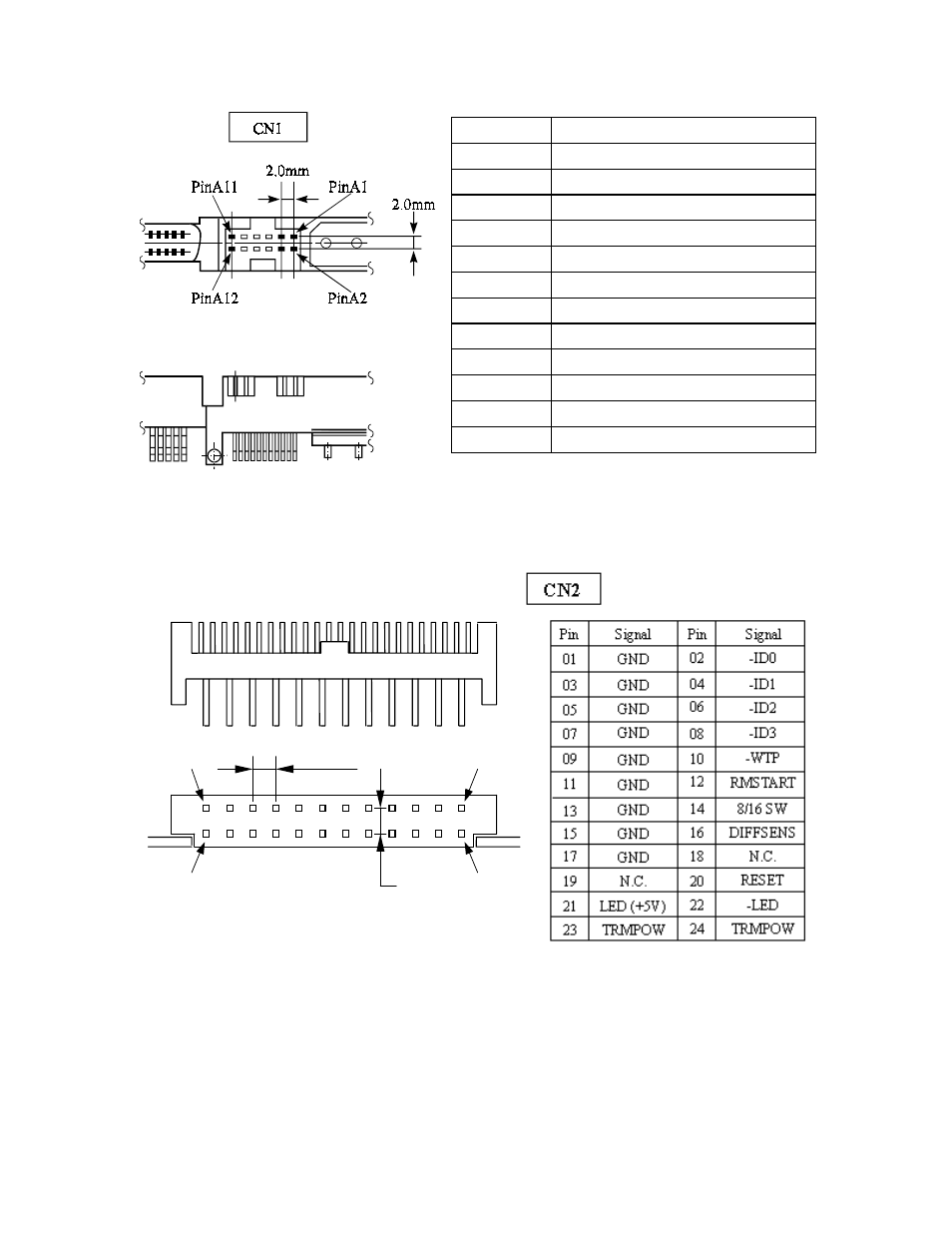

Figure 4.18 External operator panel connector (CN1)

2.0mm

2.0mm

Pin 24

Pin 23

Pin 2

Pin 1

Figure 4.19 External operator panel connector (CN2)

Pin

Signal

A1

–ID0

A2

Fault LED

A3

–ID1

A4

ESID

A5

–ID2

A6

(Reserved)

A7

–ID3

A8

–LED

A9

OPEN

A10

GND

A11

+5 V

A12

–WTP
