SK-91F467-FLEXRAY V1.1
Connectors
FMEMCU-UG-910017-11
- 44 -
© Fujitsu Microelectronics Europe GmbH
4.9.2 VG48ABC DIN 41612 (X14)
Pin
Name
MCU-P.
Pin
Name
MCU-P.
Pin
Name
MCU-P.
A1
CSX0
56
B1
GND
-
C1
CSX1
57
A2 CSX2 58 B2 1.8V
-
C2 CSX3 59
A3 NC
-
B3 GND -
C3 NC
-
A4 CSX6 60 B4 1.8V
-
C4 RDY 55
A5 BGRNTX 51
B5 GND
-
C5 BRQ
54
A6 RDX 50
B6 NC
-
C6 WRX0 46
A7 WRX1 47 B7 NC
-
C7 WRX2 48
A8 WRX3 49 B8 NC
-
C8 ASX
62
A9 NC
-
B9 NC
-
C9
MCLKO 65
A10 DREQ0 189 B10 NC
-
C10 DACKX0 190
A11 DEOP0 191 B11 NC
-
C11 NC
-
A12 INT12
97 B12 NC
-
C12 SDA0 99
A13 INT13
98 B13 NC
-
C13 SCL0 100
A14 SIN5 109
B14 Vin
-
C14 SOT5 110
A15 GND
-
B15 Vin
-
C15 SCK5 111
A16 INITX
73 B16 Vin
-
C16 GND
-
Table 4-9: VG48 (X14) Signals

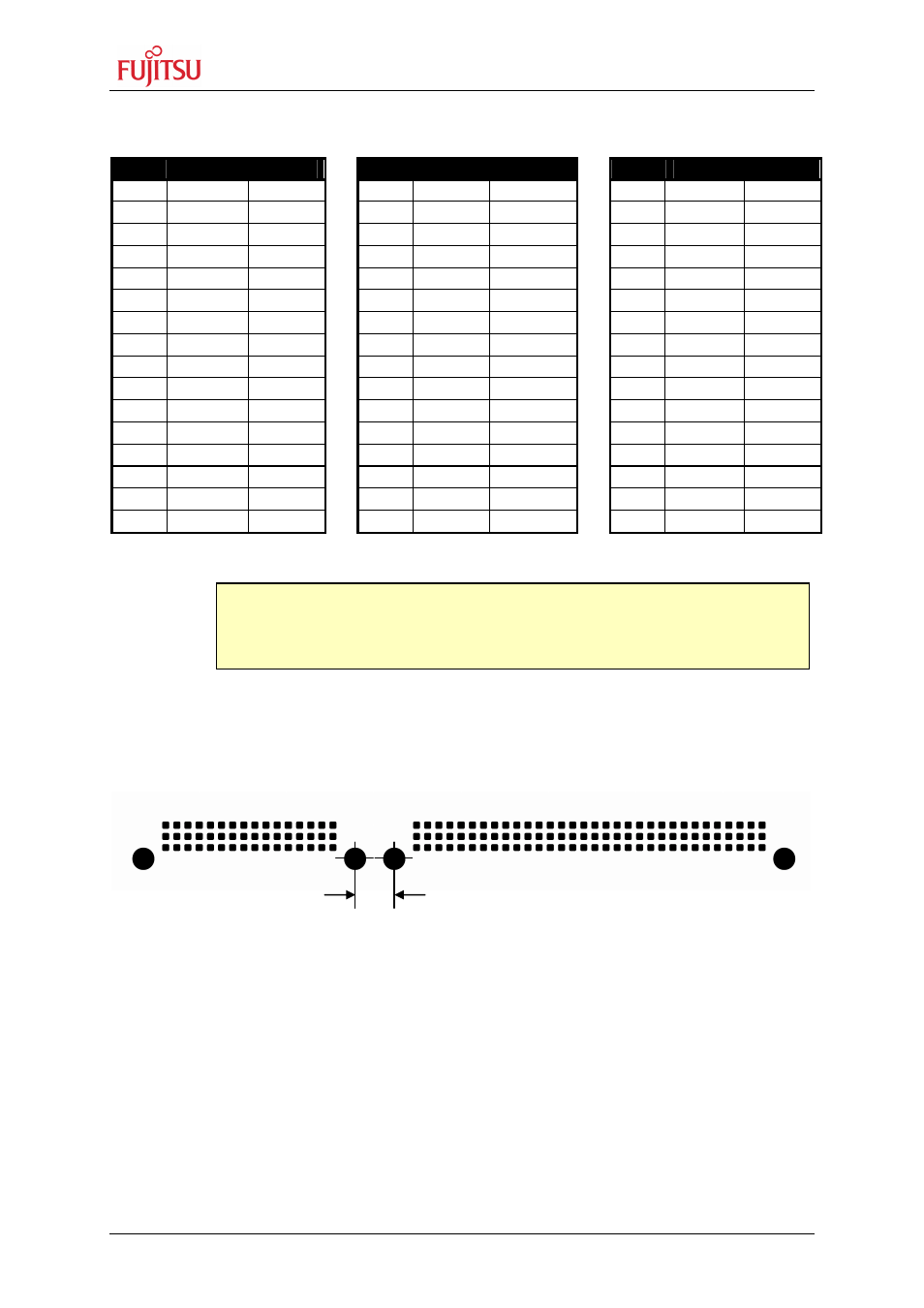

4.9.3 Distance between VG-Connectors
To connect own applications to the starter-kit the following figure shows the distance
between the VG DIN 41612 connectors.
Figure 4-8: Layout of DIN VG Connectors
Note:
The pin numbers of the VG connectors refer to the male connectors that plugs into
the starter kit. Please see chapter 5 to find the right orientation.
8,89mm/
350mil
