-19- 598-1313-00
8. Déterminez l’emplacement de l’installation. Note : L’arrière
sur socle du carillon est renfoncé de sorte que le carillon puisse
cacher l’orifice de passage des fils au moment où le carillon est
fixé au mur.
9. Fixez le socle au mur, au moyen des ancrages et des vis four-
nis (percez des orifices de 5.5 mm (7/32 po) pour les ancrages
muraux).
• Vissez la vis de fixation au mur en laissant dépasser environ 1/8
po (3 mm) de la vis. Note : Le trou en forme de poire est situé
à environ ¾ po (19 mm) du dessus du socle du carillon.
• Faites passer les fils par les orifices prévus à cet effet dans le
socle du nouveau carillon.
• Au moyen du trou en forme de poire à l’arrière du socle,
suspendez ce dernier sur la vis.
• Placez le socle du carillon de niveau.
• Insérez une seconde vis de fixation dans l’orifice horizontal
de fixation situé sous l’entrée des fils au bas du socle, puis
vissez fermement la vis pour fixer le socle au mur.
Fils actuels du
carillon sortant
du mur
Orifice
d’entrée
des fils
Tige du couvercle
correctement
installée
Trou en
forme de
poire
Arrière du socle
du carillon
Vis de
fixation

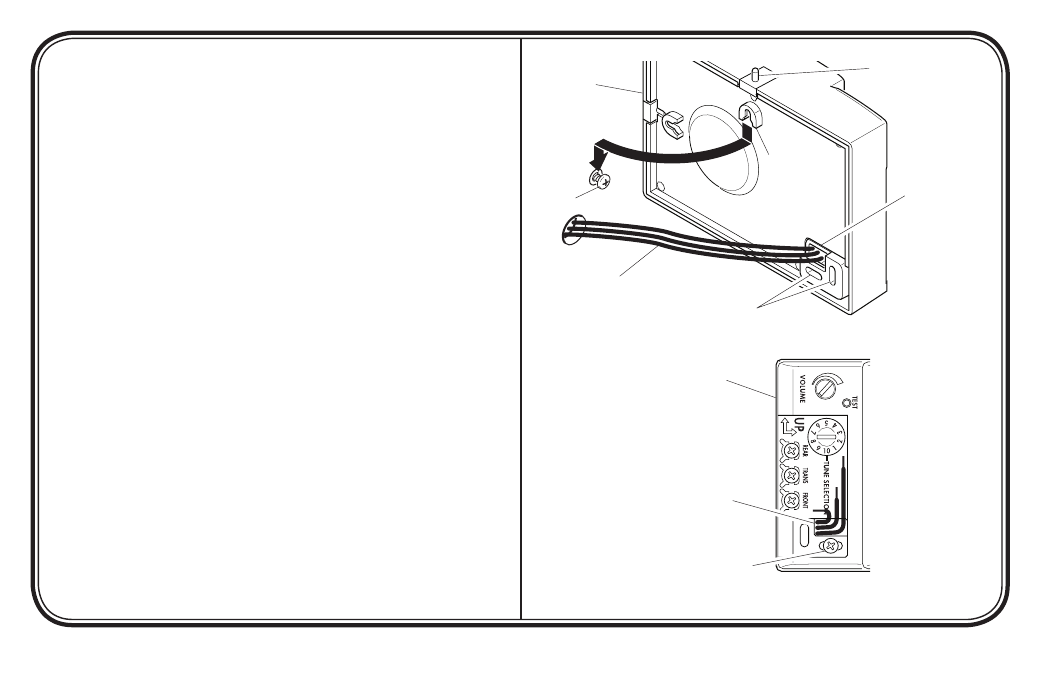

Figure 2 - Fixation du socle du carillon au mur
Orifice d’entrée des fils
Vis de fixation
Avant du socle
du carillon
Orifices de
fixation
Suite
