Spécifications de
raccordement du gaz
!6

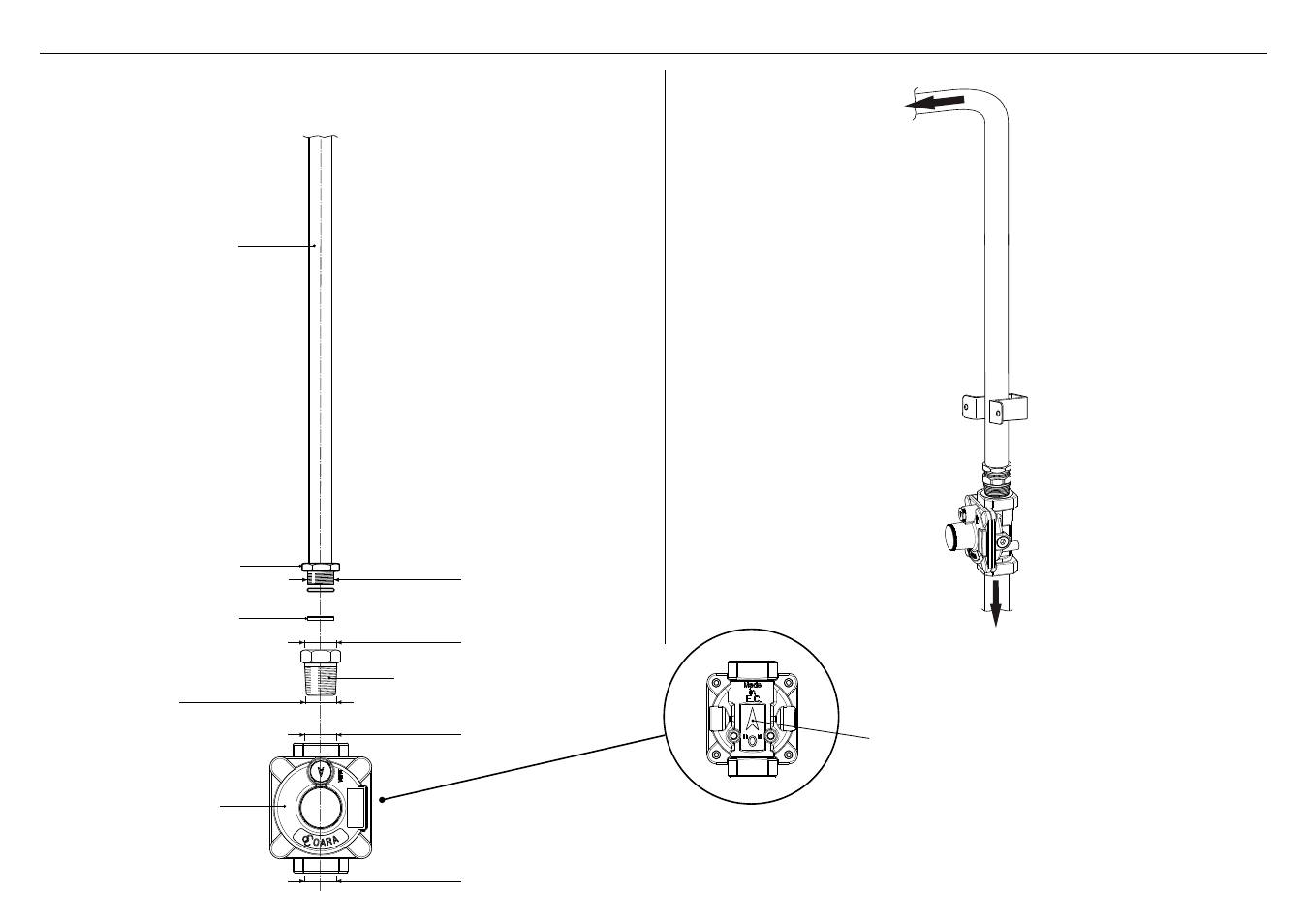

RACCORDEMENT DU GAZ
Collecteur de la
cuisinière
Mâle cylindrique G 1/2”
(ISO 228-1)
Vers la cuisinière
Femelle cylindrique G 1/2”
(ISO 228-1)
Raccord mâle du
tuyau du collecteur
Joint d’étanchéité
Connecteur Mâle (conique)
NPT 1/2”
Femelle
NPT 1/2”
Régulateur de pression
Femelle
NPT 1/2”
Vers le raccordement d’alimentation
Flèche
IMPORTANT!
Vérifiez le positionnement adéquat du régulateur de gaz.
La flèche à l’arrière du régulateur de gaz doit être
orientée vers le connecteur.
