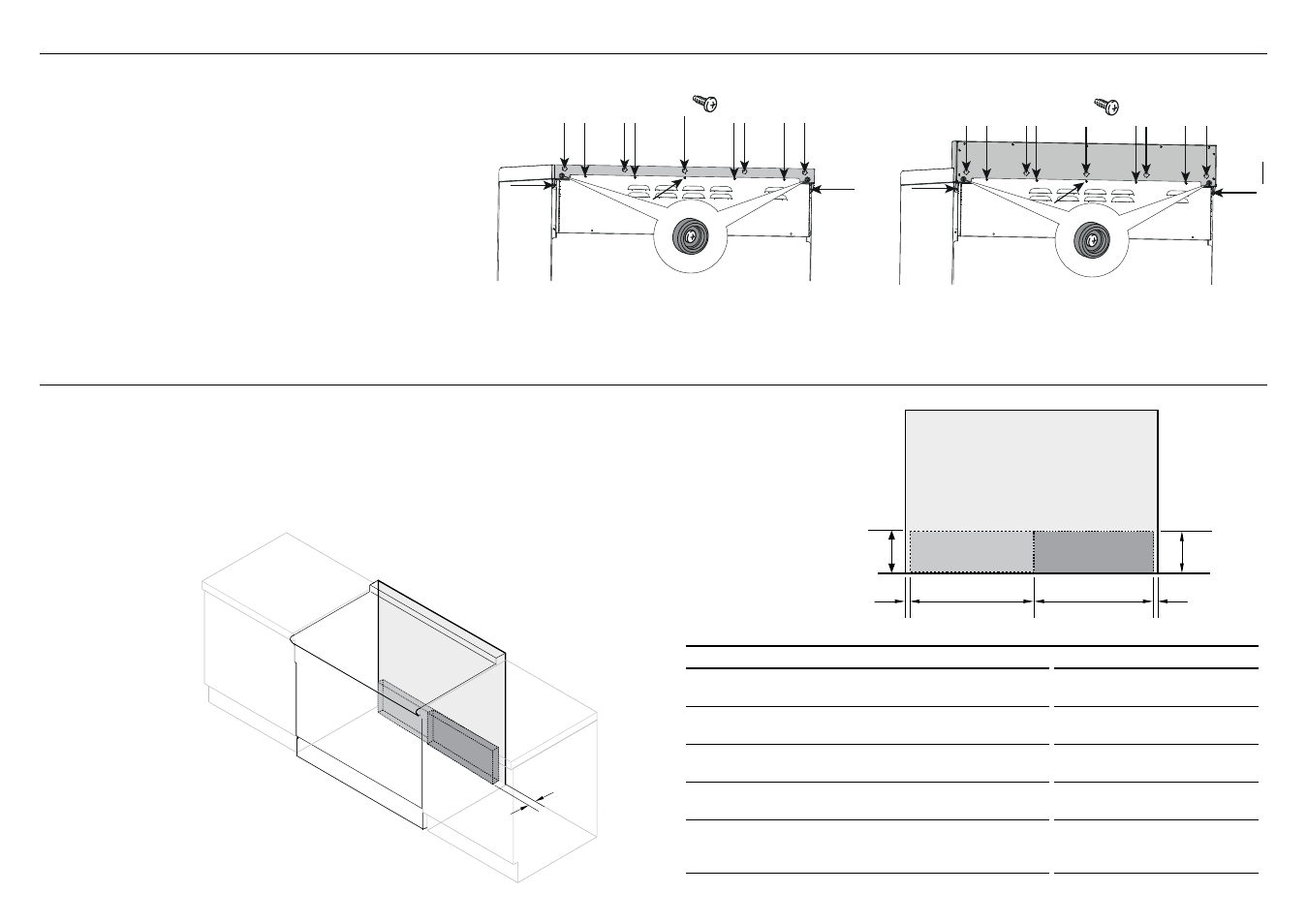

INSTALLATION DU DOSSERET EN OPTION

Garniture d’îlot et dosseret

Il est obligatoire d’installer et utiliser l’appareil
avec la garniture d’îlot ou le dosseret en option
correctement installé.

La garniture d’îlot est déjà installée sur l’appareil; l’ensemble
de dosseret peut être acheté séparément.

Si vous remplacez la garniture d’îlot par le dosseret,
effectuez l’assemblage à l’aide des mêmes vis/espaceurs
utilisés pour la fixation de la garniture d’îlot.

Prise mise à la terre (Gas Gas)

Le cordon électrique avec prise de masse à 3 broches (NEMA 5-15P) a une
longueur de 72 “(1830mm).

Prise mise à la terre (Mixte)

Le cordon électrique avec prise de masse à 4 broches (NEMA 14-50P) doit
avoir une longueur minimale de 48“ (1220mm) au-delà du dos de la cuisinière.

9

EMPLACEMENT DES ALIMENTATIONS EN ÉLECTRICITÉ ET GAZ

E

DIMENSIONS DES ZONES D’ALIMENTATION

pouces (mm)

A

Distance entre les côtés de la cuisinière et la zone
d’alimentation

3/16” (5)

B

Hauteur de la zone d’alimentation en gaz
(à partir du sol)

2 15/16” - 4 15/16” * (75-125)*

C

Hauteur de la zone d’alimentation en électricité
(à partir du sol)

2 3/16” - 4 1/8” * (55-105)*

D

Largeur des zones d’alimentation en gaz et
électricité

14 3/4” (375)

E

Profondeur de la zone d’alimentation (c.-à-d.
protubérance maximale pour le raccordement de gaz
et d’électricité à partir du mur)

3 15/16” (100)

*

Selon l’ajustement des pattes

12 x

Fig. 1.3a

A

B

12 x

Fig. 1.3b

A

B

Emplacement final de

la cuisinière contre le mur

Côté

gauche de

la cavité

Plancher

Gaz

Électricité

B

C

A

D

D

A
