Festo Линейные модули HMP - Manual

526 678
SMT-10F-NS-24V-K2,5L-OE
Näherungsschalter
Festo AG & Co. KG
Proximity switch Postfach
Interruptor de proximidad D-73726 Esslingen
Capteur de proximité Phone:
Sensore di prossimità +49/711/347-0
Lägesgivare www.festo.com
0412b 689 247
Anwendungshinweise ................................................. de
Der SMT-10F-... ist ein elektronischer Näherungsschalter
mit Schaltzustandsanzeige. Das interne Sensorelement
wird magnetisch betätigt und schließt einen elektrischen
Stromkreis. Der SMT-10F-... wird bestimmungsgemäß
zur Abfrage der Kolbenstellung an Zylindern von Festo
mit integrierter Sensornut eingesetzt. Zur Abfrage
anderer Zylinder von Festo verwenden Sie einen
entsprechenden Befestigungsbausatz laut Katalog
(Befestigungsbausätze nicht im Lieferumfang).
• Reinigen Sie den SMT-10F-... mit Seifenlauge
(max. +60 °C).
• Zum Ausbau (siehe Bild 3) nicht am Kabel ziehen.
Notes regarding use .................................................... en
The SMT-10F-... is an electronic proximity switch with a
switching status display. The internal sensor element is
actuated magnetically and closes an electric circuit. The
SMT-10F-... has been designed for scanning the piston
position on Festo cylinders with integrated sensor
groove. For scanning other cylinders from Festo use an
appropriate fastening kit as per catalogue (fastening kits
not included in delivery).
• Clean the SMT-10F-... with soap suds (max. +60 °C).
• In order to remove (see Fig. 3). Do not pull on the
cable.
Indicaciones de utilización .......................................... es
El SMT-10F es un detector de proximidad eléctronico con
un display indicador de estado. El sensor interno es
accionado magnéticamente y cierra un circuito eléctrico.
El SMT-10F-... ha sido diseñado para detectar la posición
del émbolo en los cilindros Festo con ranura para
detectores integrada. Para la interrogación de otros
cilindros de Festo, utilice el kit de fijación apropiado
según el catálogo (kits de fijación no incuidos en el
suministro).
• Limpiar el detector solamente con agua jabonosa
(máx. +60 °C).
• Para el desmontaje, ver Fig. 3 (no tirar del cable).
Instructions d'utilisation ...............................................fr
Le SMT-10F-... est un capteur de proximité électronique
avec affichage de l’état de commutation. L’élément cap-
teur interne est activé de manière magnétique et ferme
un circuit électrique. Conformément à l’usage prévu, le
SMT-10F-… est destiné à interroger la position du piston
des vérins Festo munis d’une rainure de capteur
intégrée. Pour la détection d’autres vérins Festo, utilisez
un kit de fixation adapté conforme au catalogue (les kits
de fixation ne sont pas fournis).
• Nettoyer le SMT-10F-... avec de l’eau savonneuse
(max. +60 °C).
• Pour le démonter, voir Fig. 3 (ne pas tirer sur le câble).
Indicazioni per l'utilizzo ................................................it
SMT-10F-... è un sensore di prossimità elettronico con
segnalazione visiva dello stato di commutazione. L'ele-
mento sensibile interno si commuta per effetto di campi
magnetici, chiudendo un circuito elettrico. Il sensore
SMT-10F-... è destinato al rilevamento della posizione del
pistone nei cilindri Festo con guida di fissaggio incorporata.
Per la richiesta di altri cilindri della Festo usare un kit di
fissaggio corrispondente secondo il catalogo (i kit di
fissaggio non sono compresi nella fornitura).
• Per la pulizia dello SMT-10F-... utilizzare liscivia
(max. +60 °C).
• Operazioni di smontaggio (v. Fig. 3). Non tirare il cavo.
Skötselanvisning..........................................................sv
SMT-10F-... är en elektronisk lägesgivare med indikering
av kopplingstillstånd. Det interna givarelementet
aktiveras magnetiskt och sluter en elektrisk strömkrets.
SMT-10F-... är avsedd för att avläsa kolvläget på
cylindrar från Festo med integrerat givarspår. För att
avsöka andra cylinder från Festo använd en
fastsättningssats enligt katalogen (fastsätttningssatser
ej ingår I leverering).
• Rengör SMT-10F-... med tvållösning
(max +60 °C).
• För demontering se bild 3 (dra inte i kabeln).

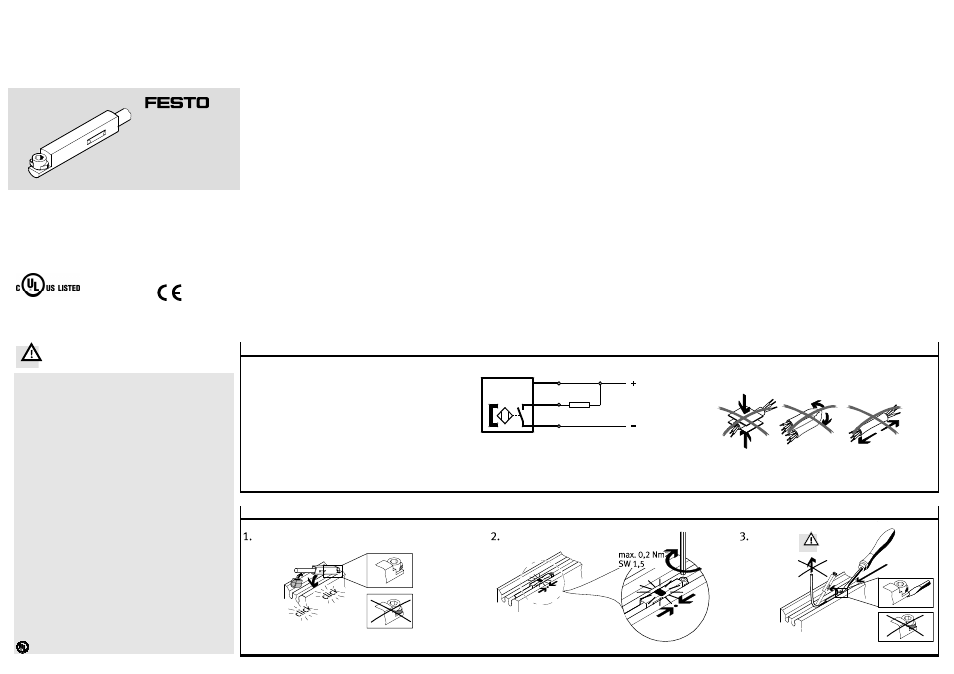

Elektrischer Anschluss/Electrical connection/Conexión eléctrica/Raccordement électrique/Collegamento elettrico/El-anslutningar
BN = Braun
Marrón Marrone
BK = Schwarz Negro Nero
BU = Blau Azul Blu
RL = Last Carga Carico
BN = Brown
Marron Brun
BK = Black Noir Svart
BU = Blue Bleu Blå
RL = Load Charge Last
NPN
BN
BK
BU
R L
5 V ... max. 30 V DC
Max. 200 mA
Max. 6 W
Montagehinweise/Mechanical connection/Conexión mecánica/Montage mécanique/Collegamento meccanico/Mekaniska anslutningar
Warnung, Warning, Atención,
Attention, Attenzione, Varning
de Nicht für den Einsatz als Sicherheitsbauteil!
Elektrische Spannung! Vor Arbeiten an der Elektrik:
Spannung ausschalten.
en Do not use as a safety device!
Electric voltage! Switch off voltage prior to working
on electrics.
es ¡No utilizar como sensor de protección!
¡Tensión eléctrica! Desconectar la tensión antes de
manipular el sistema eléctrico.
fr Ne convient pas pour une utilisation en tant que
dispositif de sécurité! Tension électrique! Avant
toute intervention sur le système électrique: mettre
hors tension.
it NON utilizzare come barriera di protezione
Tensione elettrica! Prima di intervenire sulla parte
elettrica, togliere la tensione.
sv Får ej användas som beröringsfri skyddsan-ordning!
Elektrisk spänning! Innan arbeten på elektroniken
utförs skall spänningen frånkopplas.
Only for use in Class 2 Circuits.
Industrial Control Equipment
2MD1
