ABUS TVIP32500 User Manual
Page 72

72
4.4 Alarm input and output
Adhere to the following connections and maximum loads for the digital alarm input and output.
Connection Description
Max. load (V/A)
DO - alarm output Connection of a transistor or relay:
Transistor:
NPN with emitter
against ground (GND)
Relay:
12 V DC “AND”
connection, plus DO with diode
(see example below)
24 V DC, 100 mA
DI - alarm input
Activation of the alarm input by
connecting the DI and GND
connections
-
GND Ground
-
12 V DC
Voltage output
12 V DC, max. 100 mA

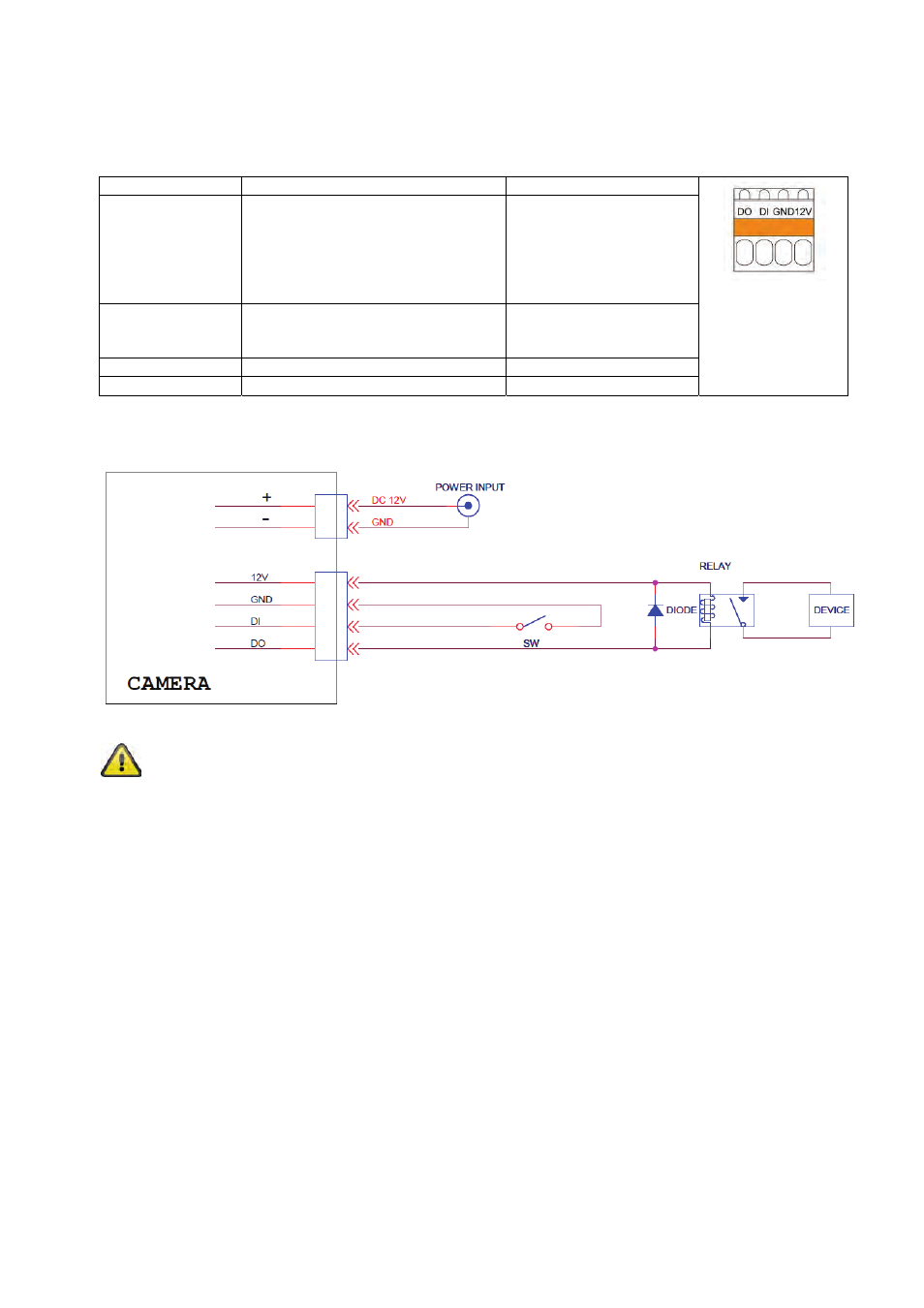

Connection example:
Please carefully observe the connection instructions and power specifications!
