4. Beschrijving van de camera
4.1 Buitenaanzicht

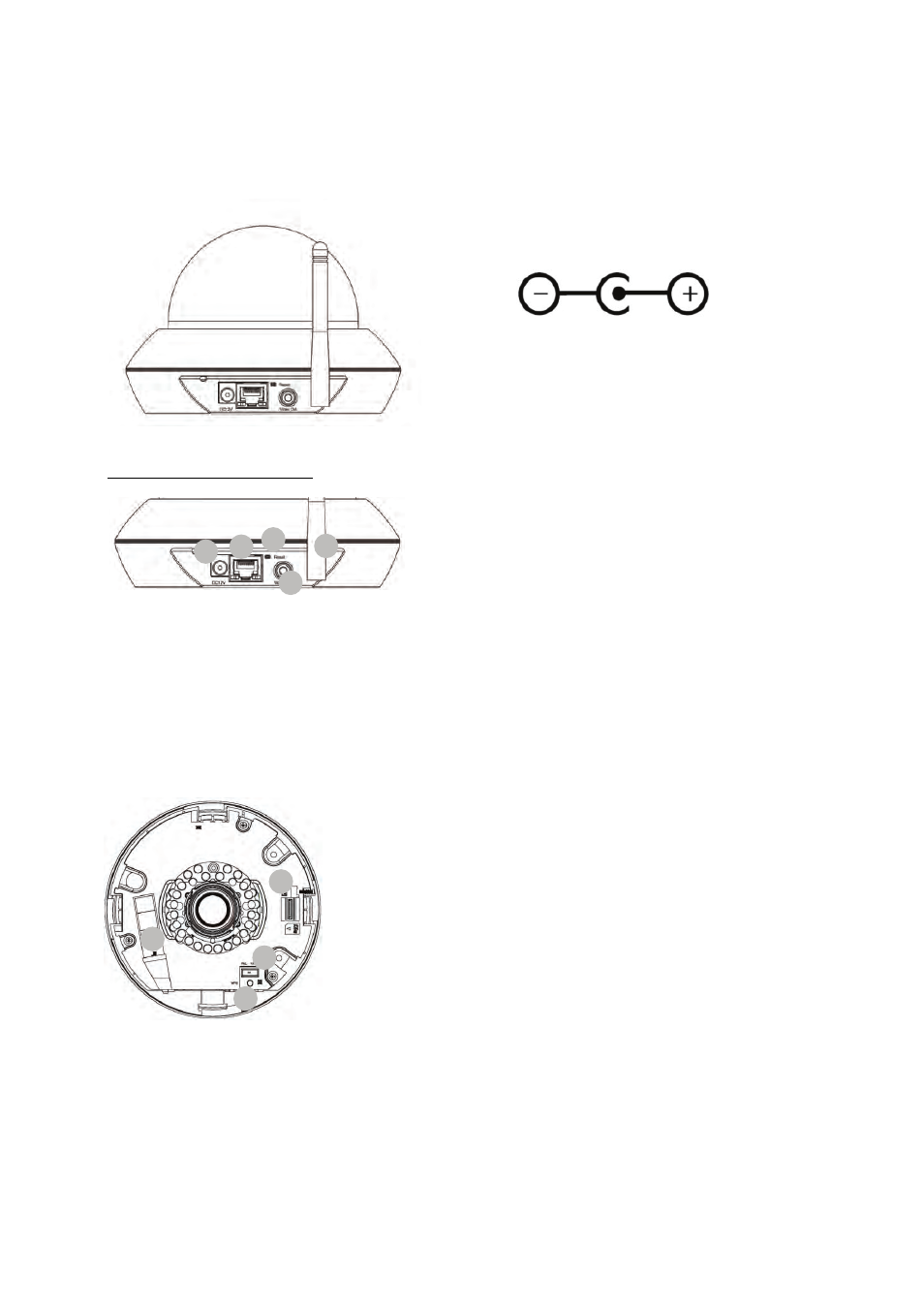

Buitenaanzicht (gedetailleerd)
1 – netwerkaansluiting (ethernet), RJ45
2 – spanningsaansluiting, 12 VDC, 5,5x2,1
mm ronde stekker
3 – resetknop (terugzetten)
4 – analoge video-uitgang voor
servicedoeleinden
5 – WLAN-antenne (alleen TVIP31551)
4.2 Openen van de camera
Om de camera-beeldhoek in te stellen en om bij de aansluitingen in de camera te komen, moet de camera
geopend worden door de koepelring tegen de klok in te draaien.
4.3 Binnenaanzicht
6 – schakelingang / schakeluitgang
7 – Micro-SD kaartsleuf
8 – PAL/NTSC-omschakelaar voor analoge video-
uitgang (4)
9 – WPS-toets (activering van de WPS-functie)
1
2
3
4
5
9
8
7
6
