4.4 Alarmingang en alarmuitgang
De volgende aansluitingen en maximale belastingen dienen bij de digitale alarmingang en -uitgang in acht
genomen te worden.
Aansluiting Beschrijving Max. belasting V/A
DO -
alarmuitgang Aansluiting van een transistor of
relais:
Transistor: NPN met emitter tegen
massa (GND)
Relais: Aansluiting aan 12VDC
en DO met diode (zie
onderstaand voorbeeld)
24 VDC, 100 mA
DI - alarmingang Activeren van de alarmingang door
het verbinden van de aansluitingen
DI en GND -
GND Massa -
12 VDC Spanningsuitgang 12 VDC, max. 100mA

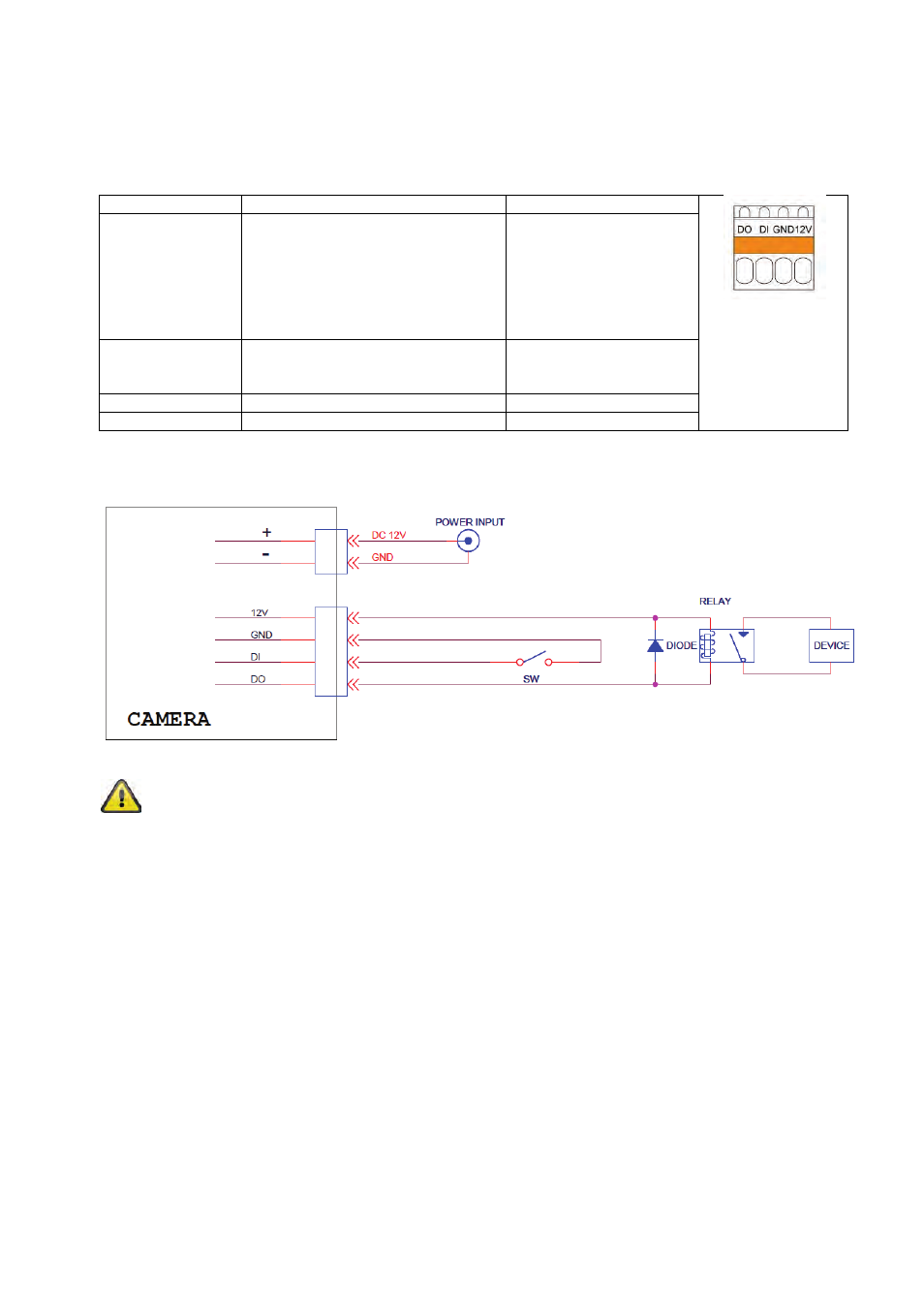

Aansluitvoorbeeld:
Neem de aansluitinstructies en de vermogensgegevens zorgvuldig in acht!
