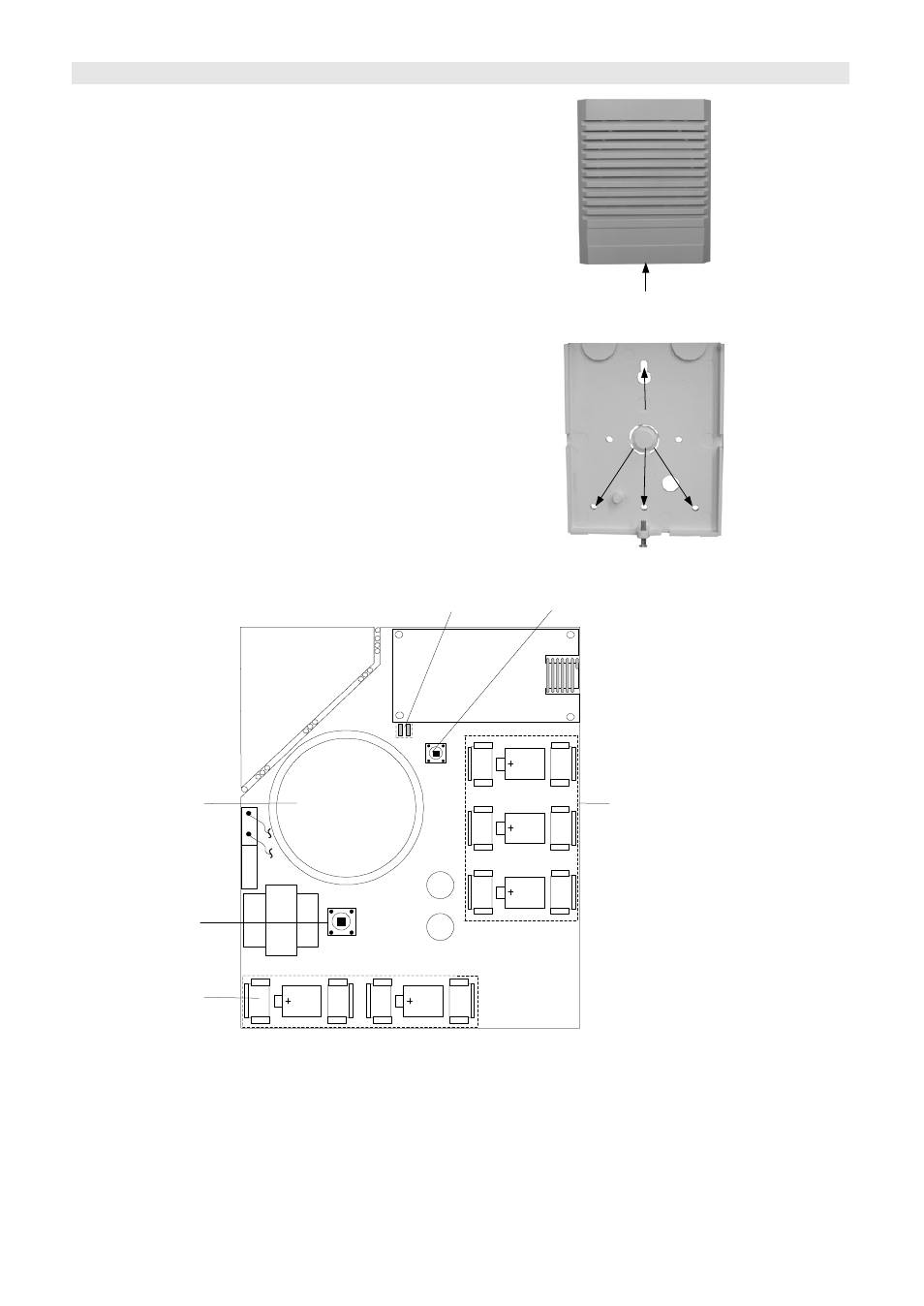

Installation de la sirène intérieure
Remove cover
locking screw
1. Retirez la vis du boîtier sur la face
inférieure de la sirène.
2. Retirez la plaque de fond de la sirène
intérieure. Utilisez la plaque de fond
comme gabarit de perçage et repérez les
trous de perçage.
3. Percez les trous dans le mur et installez
éventuellement des chevilles.
4. Vissez la plaque de fond sur le mur.
5. Insérez les piles fournies en respectant la
polarité.
6. Programmez la sirène dans l’installation.
7. Une fois que vous avez programmé la
sirène, replacez celle-ci sur la plaque de
fond et remettez la vis du boîtier en place.
Fixing Points to
Wall
Speaker Batteries
(6V, Serial
Connection)
Speaker
Reset
Switch
S
P
E
A
K
E
R
T
A
M
P
E
R
Two Indication
LEDs
Tamper
Radio Batteries
(3V, Parallel
Connection)
Sirène intérieure – Schéma du circuit électrique
