Installation de la sirène extérieure
1) Retirez les vis des deux côtés de la sirène radio extérieure et rabattez le couvercle de la
sirène radio extérieure vers le haut.
2) Utilisez la plaque de fond comme gabarit de perçage et dessinez les trous de perçage sur
le mur. Percez les trous dans le mur et installez les chevilles.
3) Montez la sirène sur le mur à l’aide des vis fournies.
4) Insérez les piles fournies.
5) La sirène extérieure est prête à être programmée dans le système d’alarme radio ABUS.
6) Si la sirène a été programmée, fermez le couvercle et vissez-le avec les vis latérales.

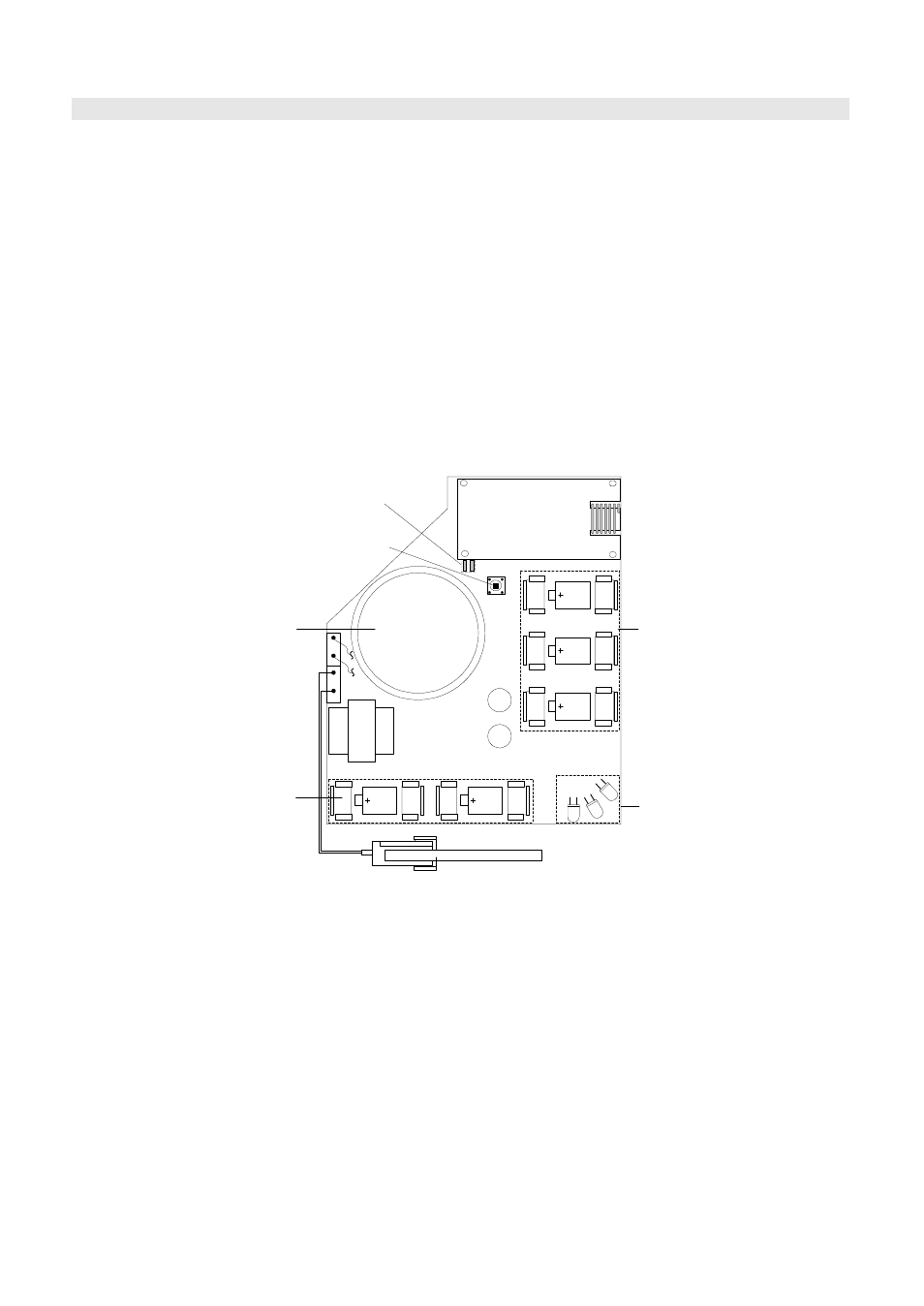

Speaker & Strobe
Batteries
(6V, Serial
Connection)
Speaker
Strobe
LEDS
Two Indication
LEDs
Reset Switch
S
P
E
A
K
E
R
T
A
M
P
E
R
Radio Batteries
(3V, Parallel
Connection)
Sirène extérieure – Schéma du circuit électrique
