81
min 51 mm*
AUSSCHNITT ZU
BRENNBAREN
MATERIALIEN
(BEIDE SEITEN)
457 mm
489 mm
AUSSCHNITTIEFE
KOCHFELD
min
64 mm
914 mm
STANDARDHÖHE
BODEN ZUR
ARBEITSPLATTE
max.
330 mm
762 mm
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
ÜBER KOCHFELD
min 610 mm
*Mindestfreiraum von beiden Seitenkanten des Kochfeldausschnitts zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.
**Mindestfreiraum von Hinterkante des Kochfeldausschnitts zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.
102 mm
254
mm
89 mm
min 95 mm
762 mm BACKOFENÖFFNUNG
E
721 mm AUSSCHNITTBREITE
KOCHFELD
721 mm
AUSSCHNITTBREITE KOCHFELD
VORDERSEITE DER ARBEITSPLATTE
min
64 mm
489 mm
AUSSCHNITTTIEFE
KOCHFELD
838 mm EMPFOHLENE
SCHRANKBREITE
min 762 mm
51**
mm
Gesamtabmessungen
Arbeitsplattenausschnitt
533 mm
GESAMTTIEFE
762 mm
GESAMTBREITE
127 mm 96 mm
KLEMMENKASTEN
M O D E L L I C B C T 3 0 E M I T R A H M E N

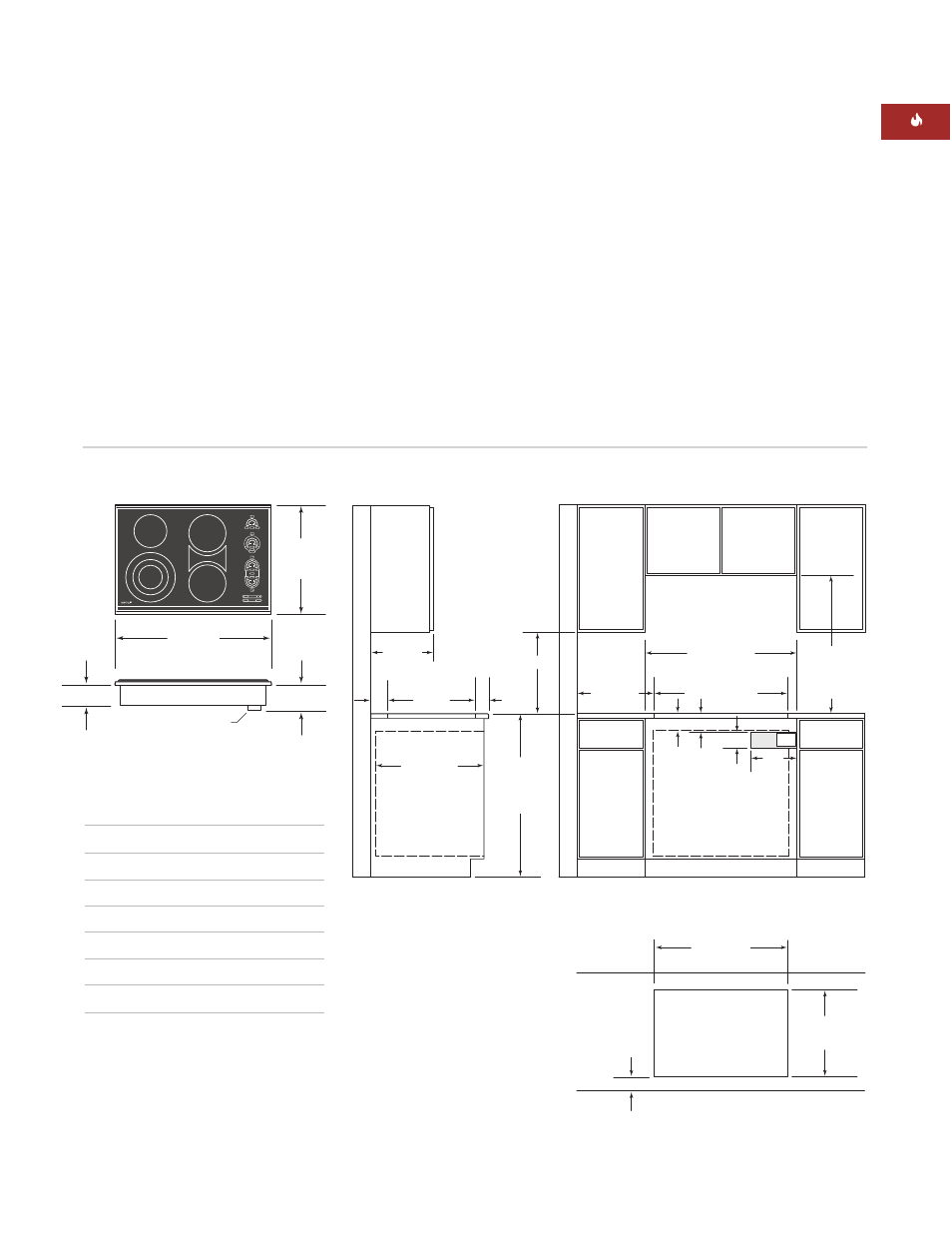

Die nachstehenden Abbildungen enthalten die
Installationsspezifikationen für das Modell
ICBCT30E.
Zur leichteren Installation werden 838 mm breite
Schränke für die Installation von Modell
ICBCT30E empfohlen.
Ein 762-mm- oder 914-mm-Einbaueinzelbackofen
von Wolf kann nicht unter Modell ICBCT30E
installiert werden. Sollten Sie für diese Installa-
tion keine Schränke mit einer Tiefe von mehr als
610 mm verwenden, wird empfohlen, die
Stromversorgung im Unterschrank rechts
vom Backofen unterzubringen.
Weitere Spezifikationen entnehmen Sie den
Installationsanweisungen, die im Lieferumfang
des Einbaubackofens enthalten sind.
Wenn Modell ICBCT30E über Schränken installiert
wird, ist die Platzierung der Elektroversorgung
nicht kritisch. Ein geerdeter Schaltkasten muss
sich an der Rückseite rechts befinden und darf
höchstens 1,2 m vom Kochfeld entfernt sein.
WICHTIGER HINWEIS: Der Kühlventilator an der
Unterseite des Kochfelds darf nicht blockiert
werden.
M O D E L L I C B C T 3 0 E
Gesamtbreite 762 mm
Gesamthöhe 96 mm
Gesamttiefe 533 mm
Mindestschranktiefe 578 mm
Lichte Mindesthöhe* 102 mm
Ausschnittbreite 721 mm
Ausschnitttiefe 489 mm
I N S T A L L A T I O N S S P E Z I F I K A T I O N E N – M O D E L L I C B C T 3 0 E
I N S TA L L AT I O N S A N W E I S U N G E N
* Zwischen Arbeitsplatte und allen
brennbaren Flächen direkt unter dem
Kochfeld ist ein Höhenfreiraum von
mindestens 146 mm erforderlich.
Detaillierte Abmessungen der Klemmen-
leiste entnehmen Sie der Abbildung auf
Seite 79.
Abmessungen können bis zu ±3 mm
abweichen.
