I N S T R U C T I O N S

D ’ I N S TA L L AT I O N

M O D E L E I C B C T 3 6 E U

S A N S C A D R E

Les figures ci-dessous fournissent les spécifications

d’installation pour le modèle ICBCT36EU.

Pour faciliter l’installation du modèle ICBCT36EU,

nous vous recommandons d’utiliser des éléments

de cuisine d’une largeur de 991 mm.

Vous pouvez installer un four encastrable simple Wolf

de 914 mm sous le modèle ICBCT36EU. Dans ce cas

d’installation, sauf si vous utilisez des éléments de

cuisine d’une profondeur supérieure à 610 mm, il est

recommandé de placer l’alimentation en électricité

dans l’élément de cuisine inférieur, à droite du four.

Reportez-vous aux instructions d’installation fournies

avec le four encastré pour obtenir des spécifications

supplémentaires.

Si le modèle ICBCT36EU est installé au-dessus des

éléments de cuisine, l’emplacement de l’alimentation

électrique n’est pas crucial. Un coffret électrique mis

à la terre doit être placé à moins de 1,2 m du côté

arrière droit de la plaque de cuisson.

Pour connaître les options d’installation disponibles

pour le modèle ICBCT36EU, reportez-vous à la

section Installation des modèles sans cadre pages

50 – 51.

REMARQUE IMPORTANTE : Pour un ajustement

parfait des applications encastrées, il est recom-

mandé de mesurer la vitre de la plaque de cuisson

avant d’effectuer la découpe dans le plan de travail.

Vous pourriez constater des différences mineures

entre le modèle et la plaque de cuisson.

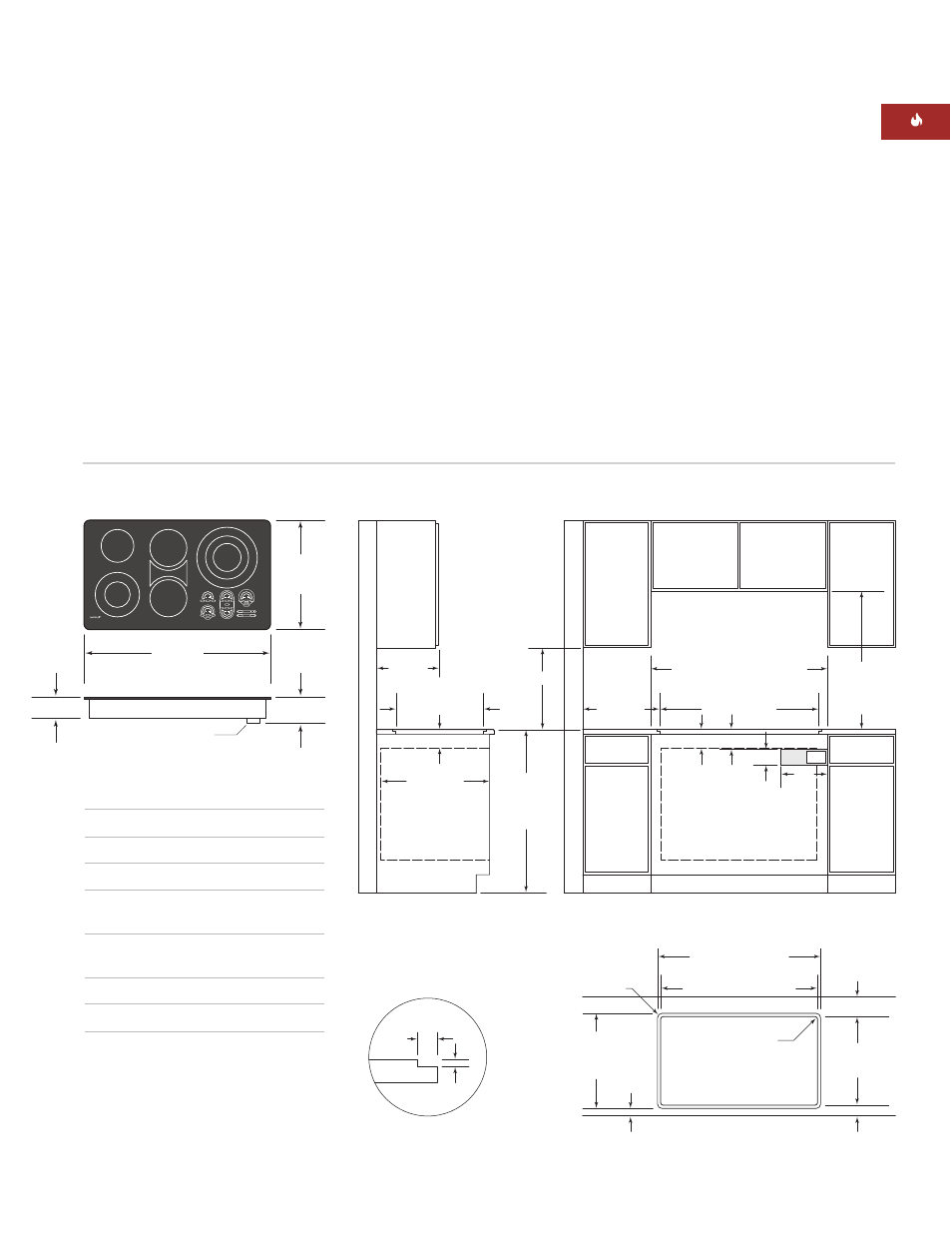

51 mm* min.

DECOUPE

JUSQU’AUX
MATERIAUX

COMBUSTIBLES

(DES DEUX COTES)

457 mm

914 mm

HAUTEUR

STANDARD DU

SOL AU

PLAN DE TRAVAIL

762 mm

DU PLAN DE TRAVAIL

AUX MATERIAUX

COMBUSTIBLES

AU-DESSUS

DE LA PLAQUE

DE CUISSON

*Dégagement minimum de 457 mm des deux bords latéraux et de l'arrière de la découpe de la plaque de cuisson aux matériaux combustibles, au-dessus du plan de travail.

991 mm

LARGEUR D’ELEMENT DE CUISINE RECOMMANDEE

914 mm min.

914 mm OUVERTURE DU FOUR

918 mm**

RENFONCEMENT POUR UNE INSTALLATION

ENCASTREE UNIQUEMENT

873 mm

LARGEUR DE LA DECOUPE

DE LA PLAQUE DE CUISSON

RAYON

33 mm

FACADE DU PLAN DE TRAVAIL

62 mm

492 mm

PROFONDEUR DE

LA DECOUPE

DE LA PLAQUE

DE CUISSON

40 mm

537 mm**

RENFONCEMENT POUR

UNE INSTALLATION

ENCASTREE UNIQUEMENT

RAYON 11 mm

**Dimension minimum, mais peut être augmentée jusqu'à 3 mm

RENFONCEMENT POUR UNE INSTALLATION

ENCASTREE UNIQUEMENT

8 mm

22 mm

max.

PROFIL DU PLAN

DE TRAVAIL

VOIR LA DECOUPE DU PLAN

DE TRAVAIL CI-DESSOUS

330 mm

max.

610 mm min.

VOIR LA DECOUPE

DU PLAN DE

TRAVAIL CI-DESSOUS

51 mm*

102 mm min.

E

254
mm

102 mm

min.

JUSQU’A

L’OUVERTURE

DU FOUR

89 mm

114 mm

Dimensions hors-tout

Découpe dans le plan de travail

533 mm

PROFONDEUR

HORS TOUT

914 mm

LARGEUR HORS TOUT

140 mm

108 mm

BOITE DE RACCORDEMENT

M O D E L E I C B C T 3 6 E U

Largeur hors tout

914 mm

Hauteur hors tout

108 mm

Profondeur hors tout

533 mm

Profondeur minimum

de l’élément de cuisine

578 mm

Dégagement minimum

en hauteur*

114 mm

Largeur de la découpe

873 mm

Profondeur de la découpe

492 mm

S P E C I F I C A T I O N S D ’ I N S TA L L AT I O N – M O D E L E I C B C T 3 6 E U

*Un dégagement de 159 mm minimum est

requis entre le plan de travail et toute surface

combustible se trouvant directement au-

dessous de la plaque de cuisson.

Pour de plus amples renseignements sur

les dimensions du bloc de branchement,

reportez-vous à la figure page 43.

Les dimensions peuvent varier de ± 3 mm.
