I S T R U Z I O N I P E R

L ’ I N S TA L L A Z I O N E

M O D E L L O

S E N Z A T E L A I O

I C B C T 3 6 E U

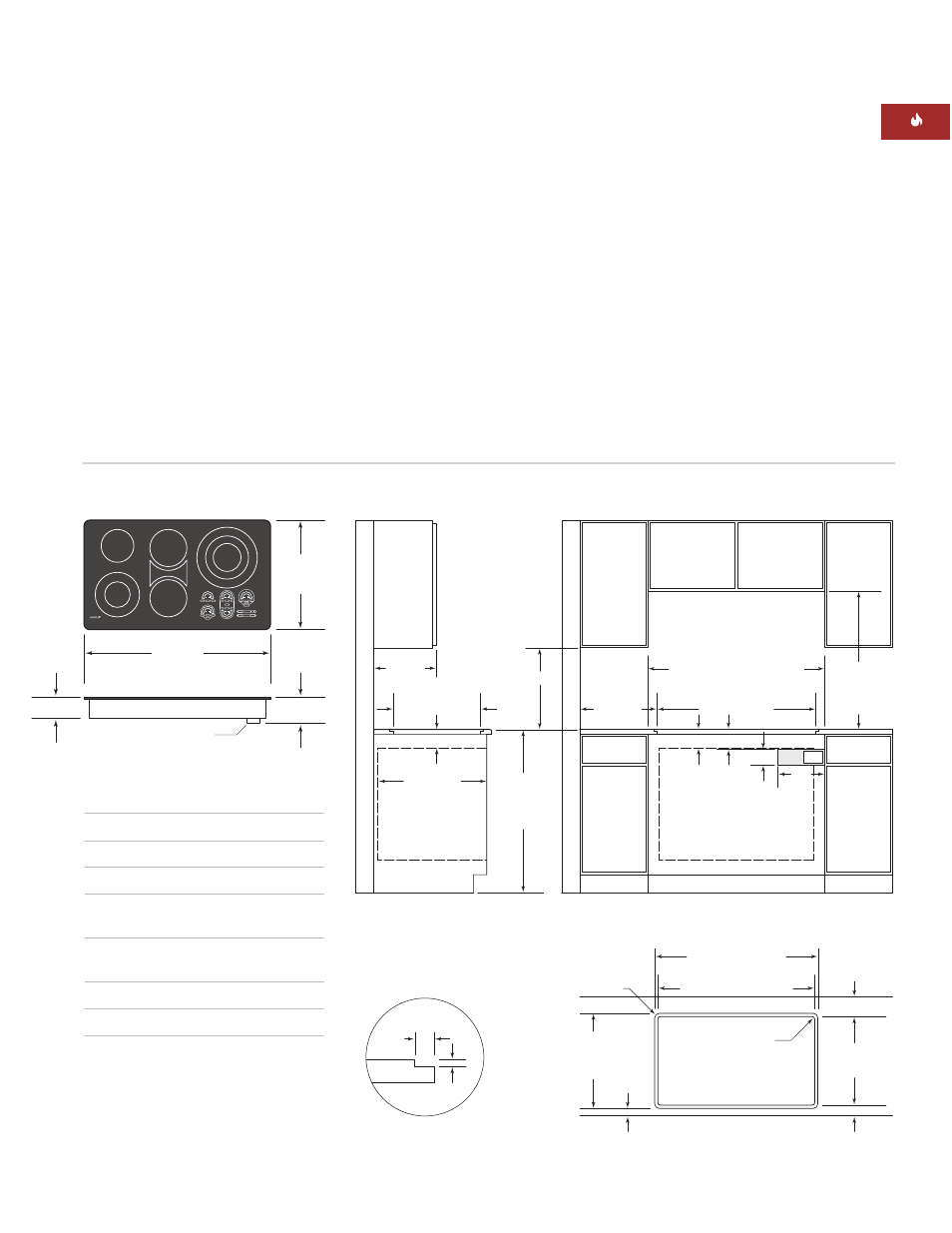

L’illustrazione di cui sotto contiene le specifiche

per l’installazione del modello ICBCT36EU.

Per facilitare l’installazione si consigliano 991 mm

per il modello ICBCT36EU.

Sotto il modello ICBCT36EU è possibile installare un

forno built-in singolo Wolf da 914 mm. Per questa

installazione, a meno che non si faccia uso di pensili

più profondi di 610 mm, si consiglia di effettuare l’al-

lacciamento elettrico e del gas nel pensile di base a

destra del forno. Consultare le istruzioni per l’instal-

lazione in dotazione al forno per ulteriori specifiche.

Se il modello ICBCT36EU viene installato sopra dei

pensili, la posizione dell’impianto elettrico non è di

importanza critica. Installare una presa con messa a

terra entro 1,2 m del lato posteriore destro del piano

di cottura.

Per le opzioni di installazione per il modello

ICBCT36EU, consultare le istruzioni per l’installazione

senza telaio a pagina 68–69.

NOTA IMPORTANTE: per le applicazioni con

montaggio a filo si consiglia di misurare il vetro del

piano di cottura prima di tagliare il piano di lavoro,

per garantire un inserimento perfetto. Potrebbero

infatti esserci delle leggere differenze tra il modello

ed il piano di cottura.

51 mm* min.

DAL VANO

INCASSO

AI MATERIALI

COMBUSTIBILI

(ENTRAMBI I LATI)

457 mm

914 mm

ALTEZZA

STANDARD

DAL PAVIMENTO

AL PIANO

DI LAVORO

762 mm

DAL PIANO DI LAVORO

AI MATERIALI

COMBUSTIBILI

AL DI SOPRA DEL

PIANO DI COTTURA

*Spazio minimo da entrambi i bordi laterali del vano incasso del piano di cottura ai materiali combustibili fino a 457 mm al di sopra del piano di lavoro.

991 mm

LARGHEZZA MOBILE CONSIGLIATA

914 mm min.

914 mm INCASSO FORNO

918 mm**

AREA INCASSATA PER LA SOLA

INSTALLAZIONE CON MONTAGGIO A FILO

873 mm

LARGHEZZA DEL VANO INCASSO

DEL PIANO DI COTTURA

RAGGIO DI

33 mm

PARTE ANTERIORE PIANO DI LAVORO

62 mm

492 mm

PROFONDITÀ DEL VANO

INCASSO DEL PIANO

DI COTTURA

40 mm

537 mm**

AREA INCASSATA PER

LA SOLA INSTALLAZIONE

CON MONTAGGIO A FILO

RAGGIO DI 11 mm

**Dimensione minima, che può eccedere al massimo di 3 mm.

AREA INCASSATA PER LA SOLA

INSTALLAZIONE CON MONTAGGIO A FILO

8 mm

22 mm

massimo

PROFILO PIANO

DI LAVORO

VEDERE IL VANO INCASSO DEL

RIPIANO DI CUI SOTTO

330 mm

massimo

610 mm min.

VEDERE IL VANO

INCASSO DEL

RIPIANO DI CUI SOTTO

51 mm*

102 mm min.

E

254
mm

APERTURA

FORNO

MINIMA DI 102 mm

89 mm

114 mm

Dimensioni generali

Sfinestratura per il piano
di lavoro

533 mm

PROFONDITÀ

TOTALE

914 mm

LARGHEZZA TOTALE

140 mm

108 mm

CASSETTA TERMINALI

M O D E L L O I C B C T 3 6 E U

Larghezza totale

914 mm

Altezza totale

108 mm

Profondità totale

533 mm

Profondità minima

del mobile

578 mm

Spazio libero minimo

in altezza*

114 mm

Larghezza sfinestratura

873 mm

Profondità sfinestratura

492 mm

S P E C I F I C H E P E R L ’ I N S T A L L A Z I O N E – M O D E L L O I C B C T 3 6 E U

*Tra il piano di lavoro e la superficie

combustibile direttamente sotto il piano di

cottura occorre un’altezza minima di 159 mm.

Per le dimensioni dettagliate della morset-

tiera, consultare l’illustrazione a pagina 61.

Le dimensioni potrebbero variare fino ± a

3 mm.
