I S T R U Z I O N I P E R L ’ I N S TA L L A Z I O N E
S P E C I F I C H E P E R L ’ I N S TA L L A Z I O N E
Le illustrazioni riportate a pagina 62-67 indicano le
dimensioni generali, le specifiche per l’installazione
ed il vano incasso nel piano di lavoro per ciascuno
dei modelli di piano di cottura elettrico Wolf.
Questi piani di cottura sono concepiti per essere
inseriti in un mobile standard con base profonda
610 mm con un ripiano profondo 635 mm. Prima
di realizzare il vano incasso sul piano di lavoro,
verificare che il piano lasci libere le pareti laterali
del mobile di base sotto.
La distanza è richiesta per la morsettiera ed il
condotto situati sul lato posteriore destro del piano
di cottura. Per le illustrazioni vedere l’illustrazione
che segue.
P I A N I D I C O T T U R A E L E T T R I C I
C O N T E L A I O
Per i modelli con telaio occorre una distanza minima
di 146 mm tra il piano di lavoro e qualsiasi superficie
combustibile direttamente sotto il piano di cottura.
I piani di cottura elettrici Wolf con telaio sono
concepiti per l’installazione in combinazione con
altre unità di piani di cottura.
NOTA IMPORTANTE: se si installano più unità
sul piano di cottura parallelamente, consultare le
dimensioni per la sfinestratura del piano di lavoro
a pagina 65.
I piani di cottura elettrici con telaio Wolf prevedono
un sistema di ventilazione downdraft Wolf.
Consultare le istruzioni per l’installazione in
dotazione al sistema per ulteriori specifiche.
56 mm
84 mm
24 mm
22 mm
32 mm

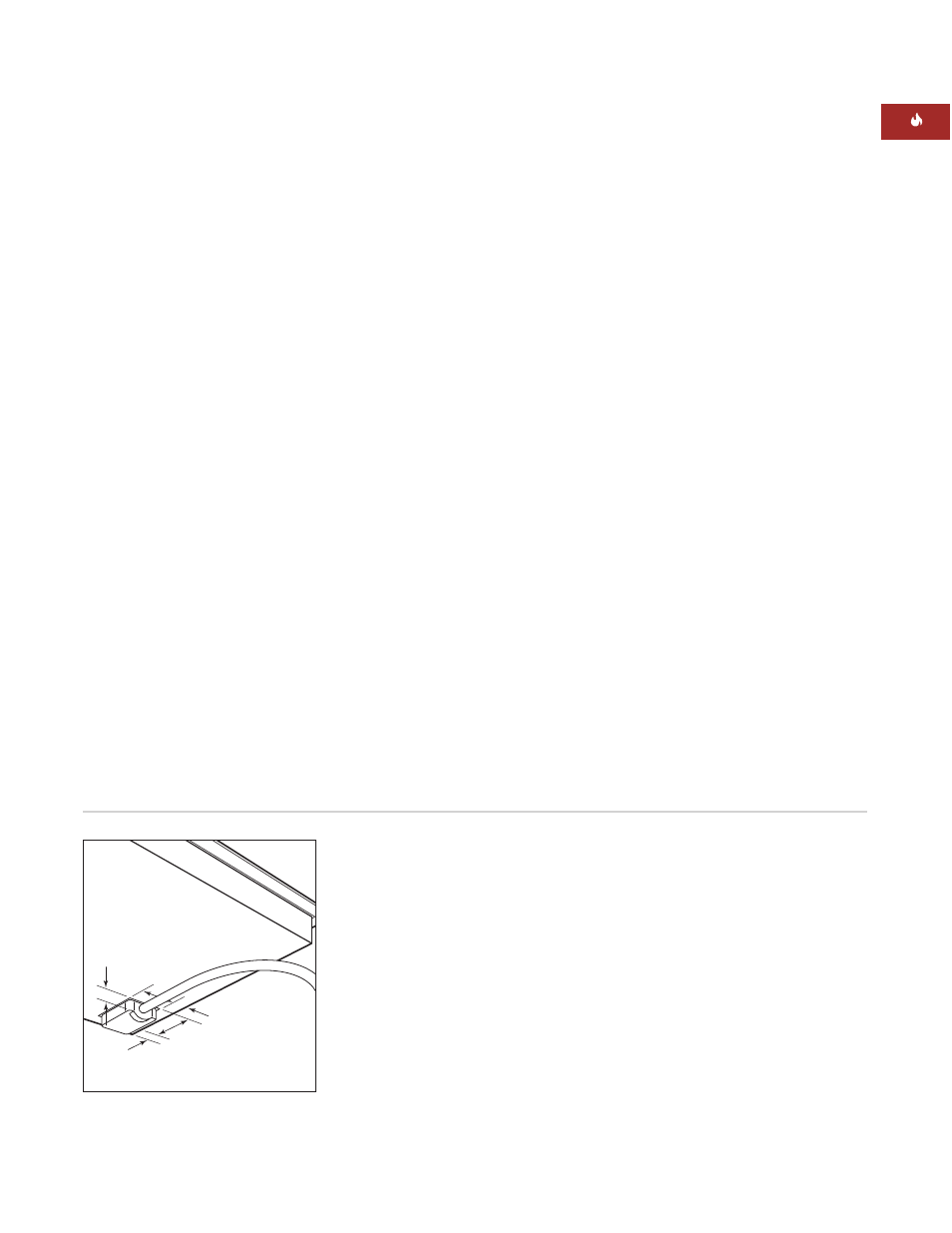

Dimensioni della morsettiera
P I A N I D I C O T T U R A E L E T T R I C I
S E N Z A T E L A I O
Per i modelli senza telaio occorre una distanza
minima di 159 mm tra il piano di lavoro e qualsiasi
superficie combustibile direttamente sotto il piano
di cottura.
NOTA IMPORTANTE: i piani di cottura elettrici
senza telaio non sono concepiti per l’installazione in
combinazione con altre unità di piani di cottura.
NOTA IMPORTANTE: i piani di cottura elettrici
senza telaio non possono essere installati con un
sistema di ventilazione downdraft.
Per le opzioni di installazione dei piani di cottura
elettrici senza telaio, consultare le istruzioni per
l’installazione senza telaio a pagina 68-69.
